model: | BP93420D-II | Aralık: | 0-10kpa~2MPa |
---|---|---|---|
Güç: | 5VDC 24VDC | Çıkış: | 0.5-4.5V 4-20mA ve benzeri. |
Malzeme: | Paslanmaz çelik | İplik: | Erkek veya dişi OEM |
Basınç tipi: | Diferansiyel Basınç Sensörü Vericisi | Koruma sınıfı: | IP65 |
Çalışma sıcaklığı: | -10-70 ℃ | Bağlantı: | Büyük DIN veya OEM |
Vurgulamak: | Kimyasal Endüstriler Farklı Basınç Göndericisi,BP93420DII Farklı basınç verici,Petrol Farklı Basınç Göndericisi |

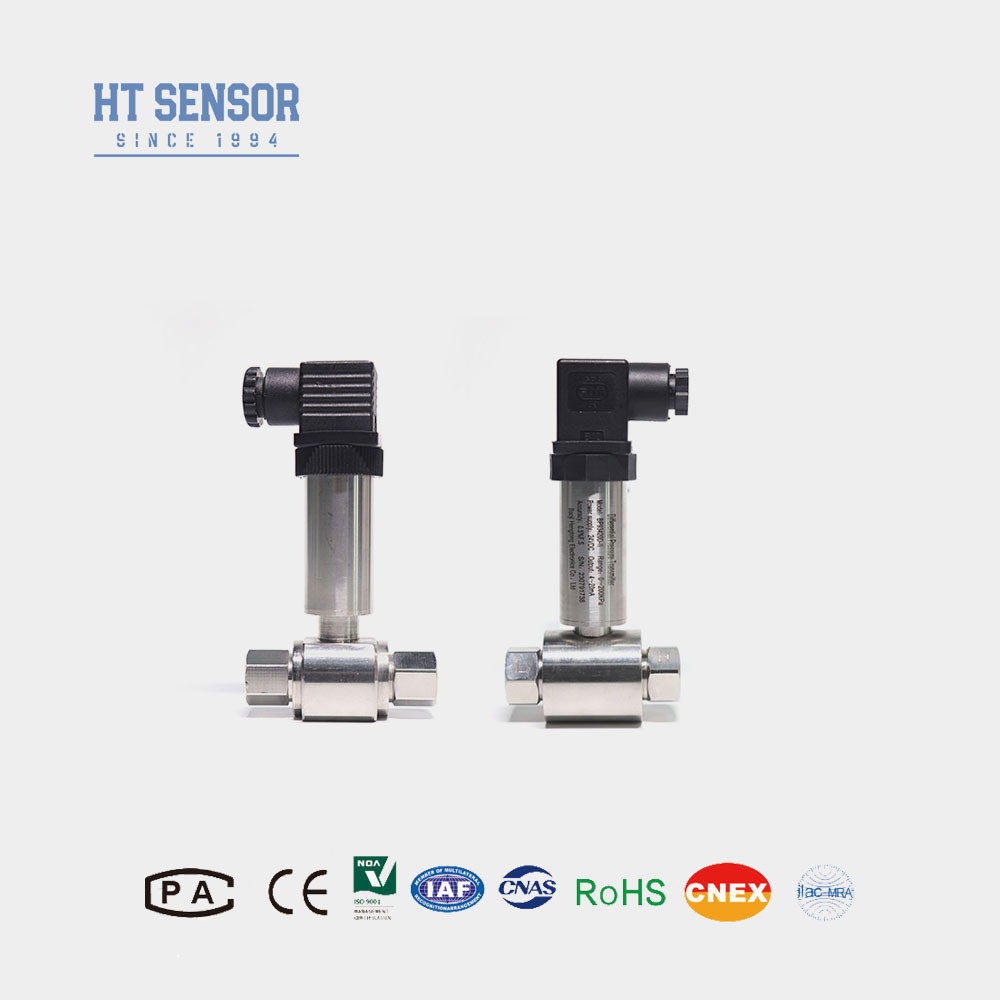

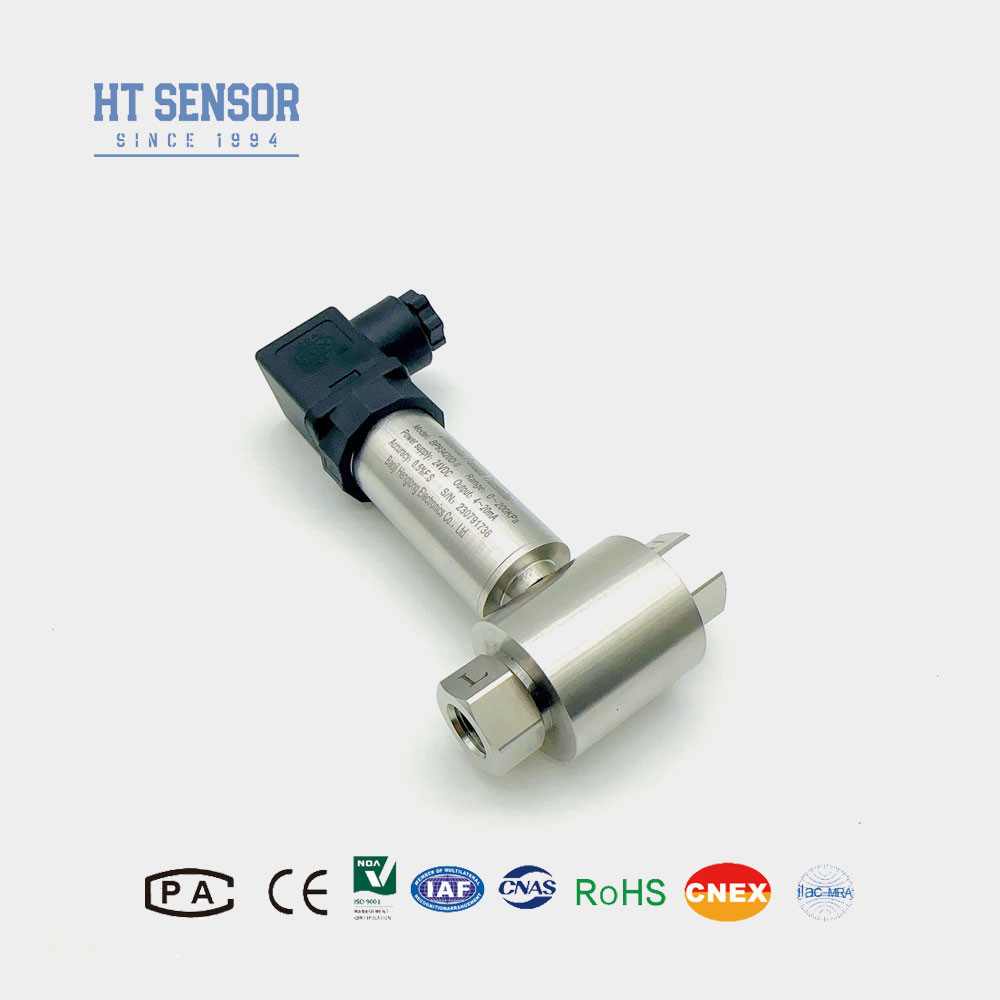

BP93420DII Petrol ve Kimya Endüstrileri için Farklı Basınç Göndericisi
BP93420DIIDFarklıPResureGöndericisi
Farklı basınç ileteçinin tanıtımı:
BP93420DII diferansiyel basınç verici, yayılmış silikon piezoresistif sensör kullanır.Ölçülen ortamın basınç farkı sensörün her iki tarafındaki dalgalı diyaframda bulunduğunda, sensör çipinin Wheatstone köprüsü tarafından verilen sinyalin basınç farkı ile iyi bir doğrusal ilişkisi vardır ve basınç farkı doğru bir şekilde ölçülebilir.Petrol boru hatlarında çeşitli gazların ve sıvıların basınç farkı ölçümü için uygundur., kimyasal, elektrik enerjisi, hidroloji ve diğer endüstriler.
Ürün ÖzellikleriFarklı basınç verici::
Performans parametreleriFarklı basınç verici: | |
---|---|
Ölçüm aralığı | 0-10KPa...~2MPa |
Basınç Tipi | Farklı Baskı |
Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
Karşılama sıcaklığı | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
Çalışma sıcaklığı | -30°C~80°C |
Depolama sıcaklığı | -40°C~100°C |
titreşim | 10g,55Hz 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
Koruma derecesi | IP65 |
Ağırlık | ~ 0,45 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
---|---|---|
4 ′′20mA | 1230VDC | 2/3/4 tel |
010/20mA |
3 tel |
|
0/1 ¢5V | ||
0.5 ∙ 4.5V | 5VDC |
Sipariş ipuçlarıFarklı basınç verici: |
1Ürünü seçerken, lütfen ölçülen ortamın ürünün temas eden parçalarıyla uyumlu olduğundan emin olun.
2Güvenilir çalışmayı sağlamak için, ölçüm noktası ve verici arasında üç valfli bir koleksiyon kurulması önerilir.Göndericinin pozitif ve negatif basınç odalarına yavaş ve eşit basınç uygulanmasını sağlamak.
3Kurulum sırasında, kurulum konumunun ürüne etkisini en aza indirmek için her iki ucunda basınç arayüzlerinin yatay olarak konması önerilir.
4. güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik müdahale veya radyo frekansı müdahale gibi özel gereksinimler için,Lütfen şirketimizi bilgilendirin ve bu gereksinimleri siparişte belirtin..
