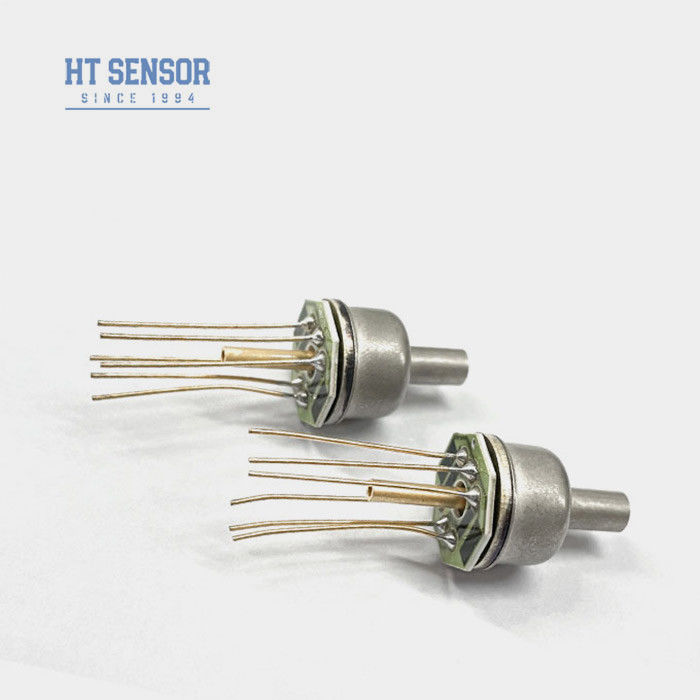

Kuru Hava Testi İçin TO8 Silikon Basınç Sensörü Mini Sensör Su Basıncı
Ürün Detayları
| Model Numarası: | HT12 | İplik türü: | TO8 |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğneleri | Ölçüm ortamı: | Gazlı hava |
| Menzil: | 0-10kpa~1000kpa | Çıkış: | Analog sinyal |
| Menşei: | Çin | Hs Kodu: | 9026209090 |
| İçin: | Dağınık Silikon Basınç Transmitteri | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
Silisiyum basınç sensörü için iplik,Su basıncı sensörüne iplik,Kuru hava testi sensörü Su basıncı |
||
Ürün Açıklaması

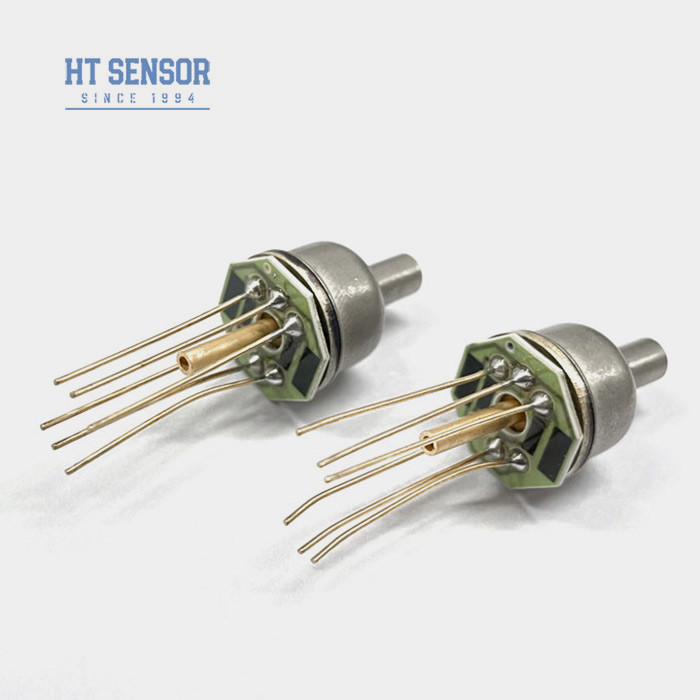

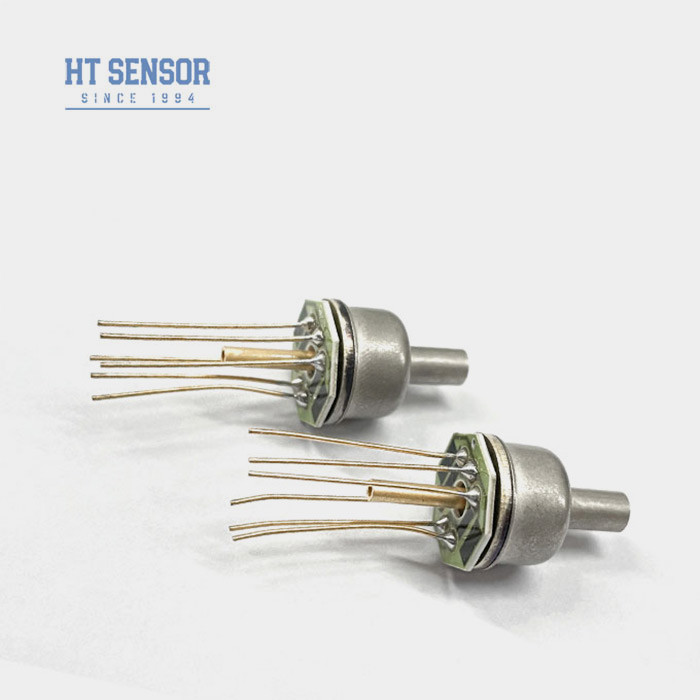

HT12 Baoji Hengtong To8 Silikon Basınç Alıcısı Kuru Hava Testine
HT12 silikon piezoresistif basınç sensörü, uluslararası çapta gelişmiş TO8 kapsülasyonu kullanılarak paketlenmiş yüksek istikrarlı bir difüzyon silikon elementidir.Olağanüstü güvenilirliği, tekrarlanabilirliği ve istikrarı ile bilinir, bu da gaz basıncını doğru bir şekilde ölçmek için idealdir.
Silikon basınç sensörünün ürün özellikleri:
- Geniş ölçüm aralığı, 0 ~ 10KPa ~ 2Mpa
- Yüksek güvenilirlik ve mükemmel kararlılık
- TO8 kapsülleme teknolojisi
- Havacılık uygulamaları
Başvurularsilikon basınç sensörü:
- Kuru, koroziv olmayan gaz basınçlarının ölçümü
- Pnömatik kontrol sistemleri
- Tıbbi uygulamalar için biyomedikal mühendislik
- HVAC (Isıtma, Havalandırma ve Klima) kontrol
- Havacılık ile ilgili amaçlar için havacılık deneyleri
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametrelerisilikon basınç sensörü: | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| Ağırlık | ~12.5g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | ||||||
| Çizelge İnşaatı | |
| Boyut | |
| Elektrik bağlantısı ve telafi |
|
|
| Sipariş ipuçları |
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
