Mini Silikon Basınç Algılayıcı Yakıt Deferans Basınç Algılayıcı Sıvı Test Hücresi için
Product Details
| Model Numarası: | HT20 | Kablo tipi: | Dört Telli |
|---|---|---|---|
| Ölçüm ortamı: | Gaz ve Sıvı | Menzil: | 0-10kpa ~ 2mpa |
| Güç: | 1.5mA | Taşıma Paketi: | karton |
| Uzunluk: | 29,5 mm | Menşei: | Çin |
| Hs Kodu: | 9026209090 | Tip: | Piezodirençli Basınç Sensörü |
| İçin: | Dağınık Silikon Basınç Transmitteri | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
Mini silikon basınç sensörü RoHs,Sıvı testi için silikon basınç sensörü,RoHs Yakıt Farklılık Basınç Algılayıcı |
||
Product Description

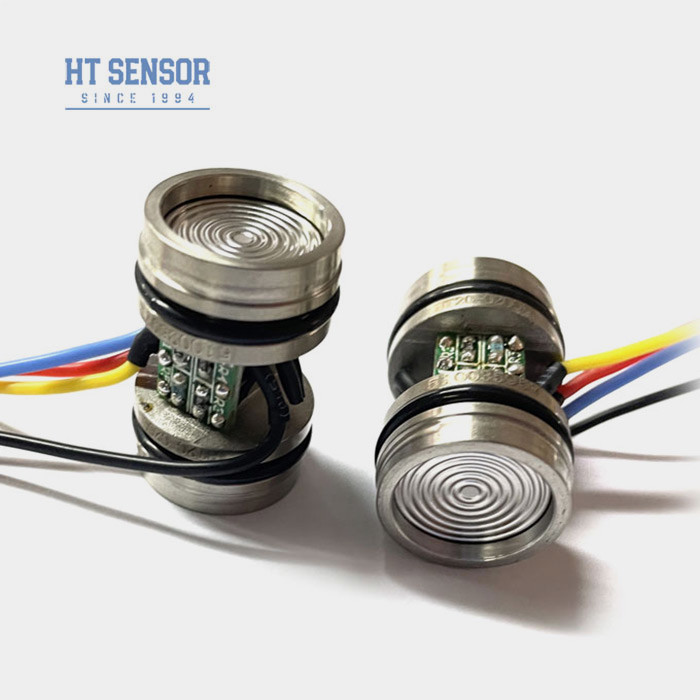

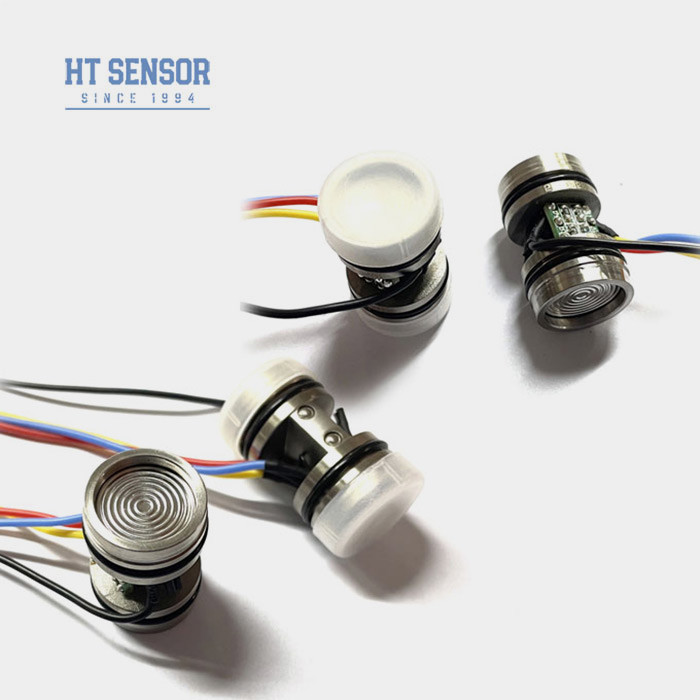

Hengtong HT20 Mini Differential Silikon Basınç Algılayıcı Hücresi Sıvı Test için
HT20 Farklı basınç sensörü
Farklılık silikon basınç algılayıcı:
HT20 diferansiyel silikon basınç sensörü, yüksek istikrarlı difüzyon silikon elemanından oluşan bir çekirdeğe sahip bir silikon piezoresistif diferansiyel basınç sensörüdür.paslanmaz çelik koruma, ve basınç bir paslanmaz çelik ile iletilirDuyarlı çip, zarfı ve mühürlenmiş silikon yağıölçülen ortamla doğrudan temas ederek,basınç ölçümü, diferansiyel basıncın hassas ölçümünü sağlar.Bu nedenle, bu ürün çeşitli senaryolarda uygulanabilir.sert ve koroziv ortamlar dahil olmak üzere farklılık basıncı ölçümü
Ürün ÖzellikleriFarklılık silikon basınç sensörü:
- Istikrarlı ve güvenilir performans
- Yüksek statik basınç direnci
- Maliyet etkinliği
- Silikon piezoresistif yağ dolusu basınç duyarlı eleman kullanır
- Farklı basınç algılayıcı
- Basınç kalibrasyon cihazları
- Sıvı seviyesi ölçümü
- Endüstriyel süreç kontrolü
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametreleriFarklılık silikon basınç sensörü: | |||||
| Ölçüm aralığı | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~45g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |
| Boyut |  |
| NotlarEğer tel renkleri herhangi bir değişiklik varsa, lütfen doğru bilgi için sensöre bağlı etikete bakınız. | |
| Elektrik bağlantısı ve telafiFarklılık silikon basınç sensörü |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
