Paslanmaz Çelik Silikon Basınç Algılayıcı Elementi Piezo-Resistive Basınç Göndericisi Hücresi
Product Details
| Model NO.: | HT30 | İplik türü: | G1/4 G1/8 vb. |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller. | Ölçüm Ortamı: | Gaz ve Sıvı |
| İstikrar: | ±%0,1FS/Yıl | Menzil: | 0~10kpa- 40Mpa |
| Diyafram: | 316L | Güç Kaynağı: | 1.5mA |
| Çıkış sinyali tipi: | Analog Tip | Malzeme: | Paslanmaz çelik |
| Özelleştirme: | Mevcut | Özelleştirilmiş istek | Garanti: | 2 Yıl |
| Vurgulamak |
Paslanmaz çelik silikon basınç sensörü,Silikon basınç algılayıcı elemanı,Silikon Piezoresistive Basınç Göndericisi |
||
Product Description

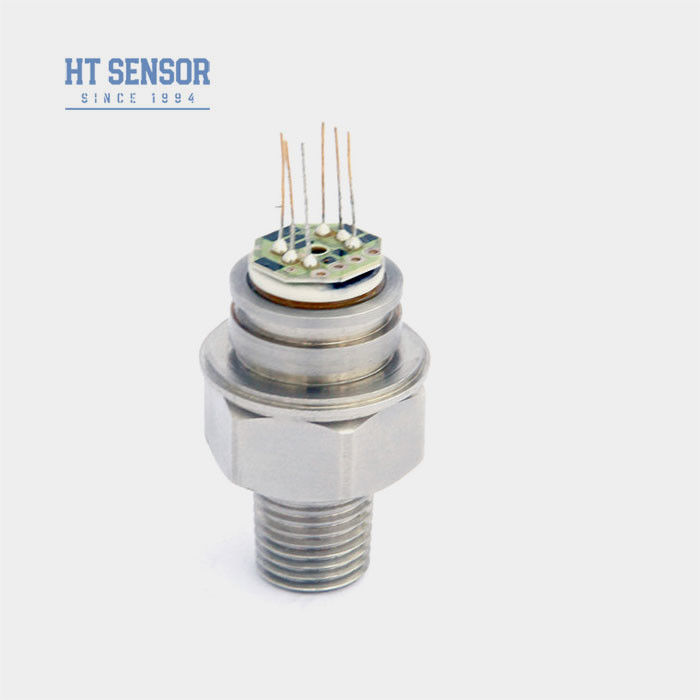

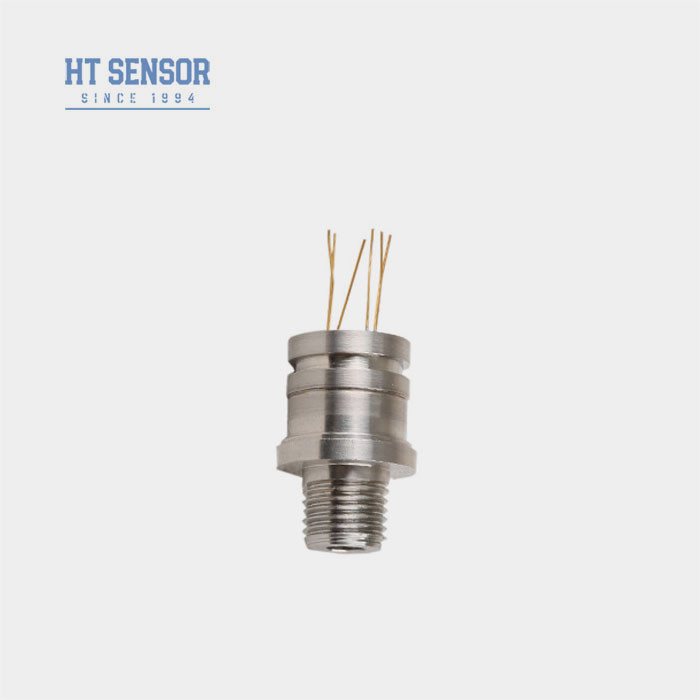

HT30 Stainless Steel Pressure Probe Element Basınç Göndericisi için Silikon Basınç Algılayıcı
HT30 Silikon Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT30 silikon piezoresistive basınç sensörü, yüksek düzeyde istikrarlı bir difüzyon silikondur.Difüzyonlu silikonun piyezoresistif etkisini kullanarak,Çekirdek standart bir kaynak ile bir araya getirilmiştir.iplik, ve O-halka mühürleme kullanmaz, geniş bir yelpazede uygun hale getirirbaşvurular
Ürün Özelliklerisilikon basınç sensörü:
1Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanıyor.Diyafram için titanyum ve Hastelloy gibi malzemeler
2.Sıcaklık telafi ve sıfır noktası için kalın film devreleri kullanmakDüzeltme.
3.Seçim için mevcut çoklu iplik arayüzleri
4Tek parça olarak kaynaklı, kompakt boyut ve yüksek güvenilirlik
Başvurularsilikon basınç sensörü:1Petrol, kimyasal, metalürji, güç ve hidroloji de dahil olmak üzere çeşitli endüstriyel işlem alanlarında uygulanır..
2Denizcilik ve havacılık endüstrilerinde kullanılır.
3Hidrolik ve pnevmatik kontrol sistemleri için uygundur.
4Süreç kontrol uygulamalarında kullanılır.
Elektrik performansısilikon basınç sensörü:1Güç kaynağı: ≤2mA DC (tipik olarak 1.5mA DC)
2Giriş impedansı:2.5KΩ~6KΩ
3Çıkış impedansı:2.5KΩ~6KΩ
4Elektrikli bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametrelerisilikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~ 63 g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |
| Boyut |
|
| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
| S&A |
.4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
.6S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz sevkiyat sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
