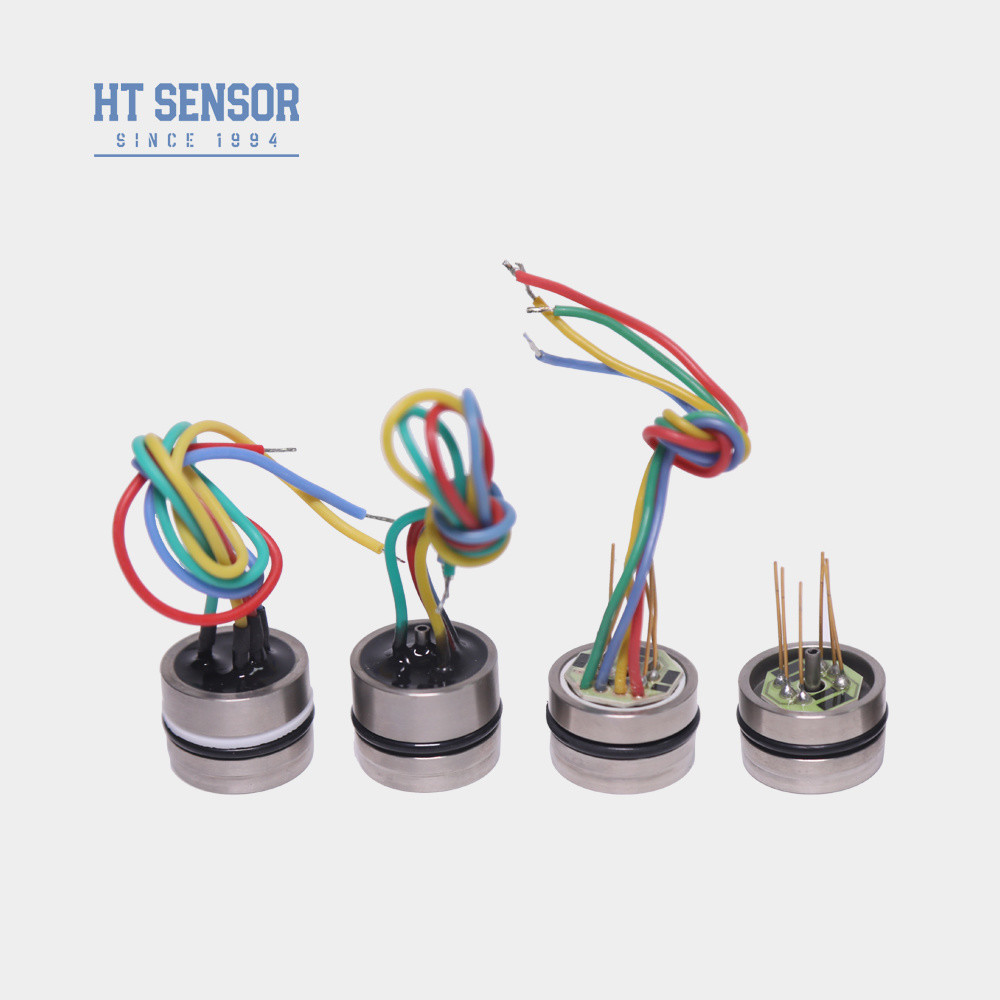

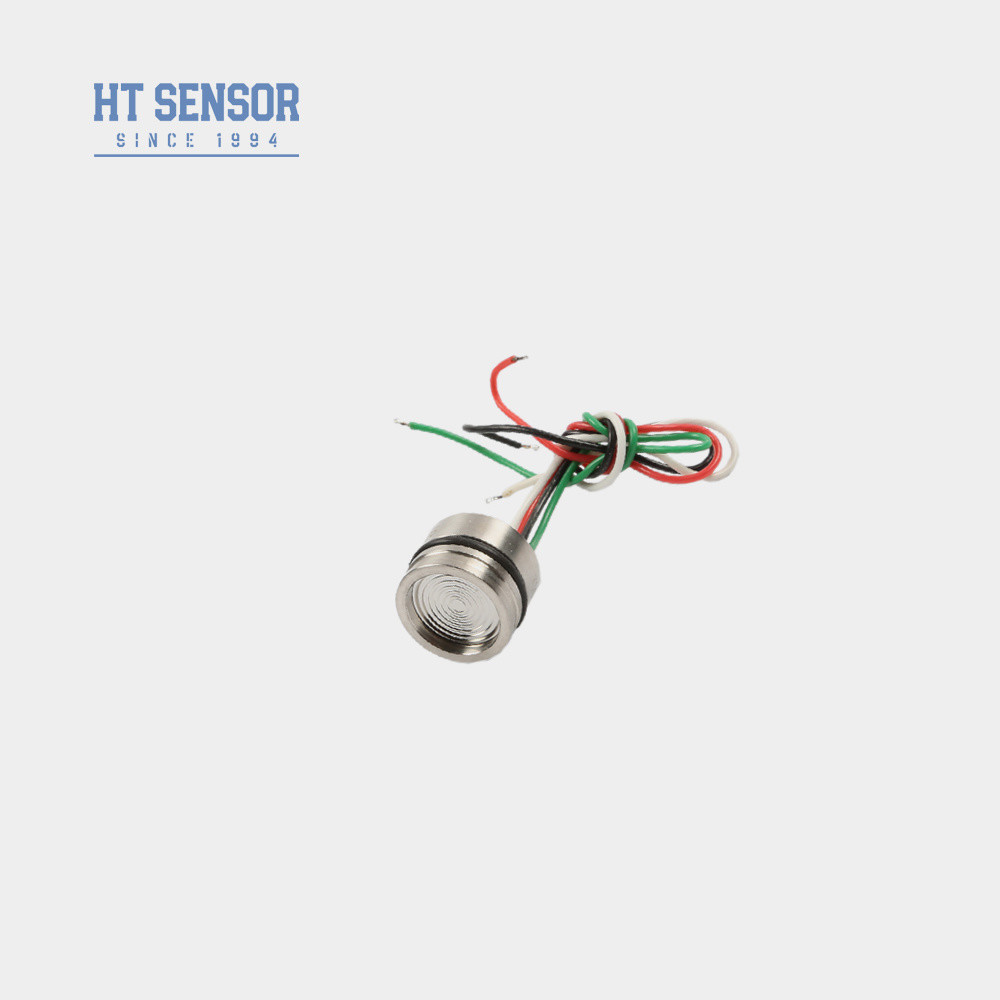

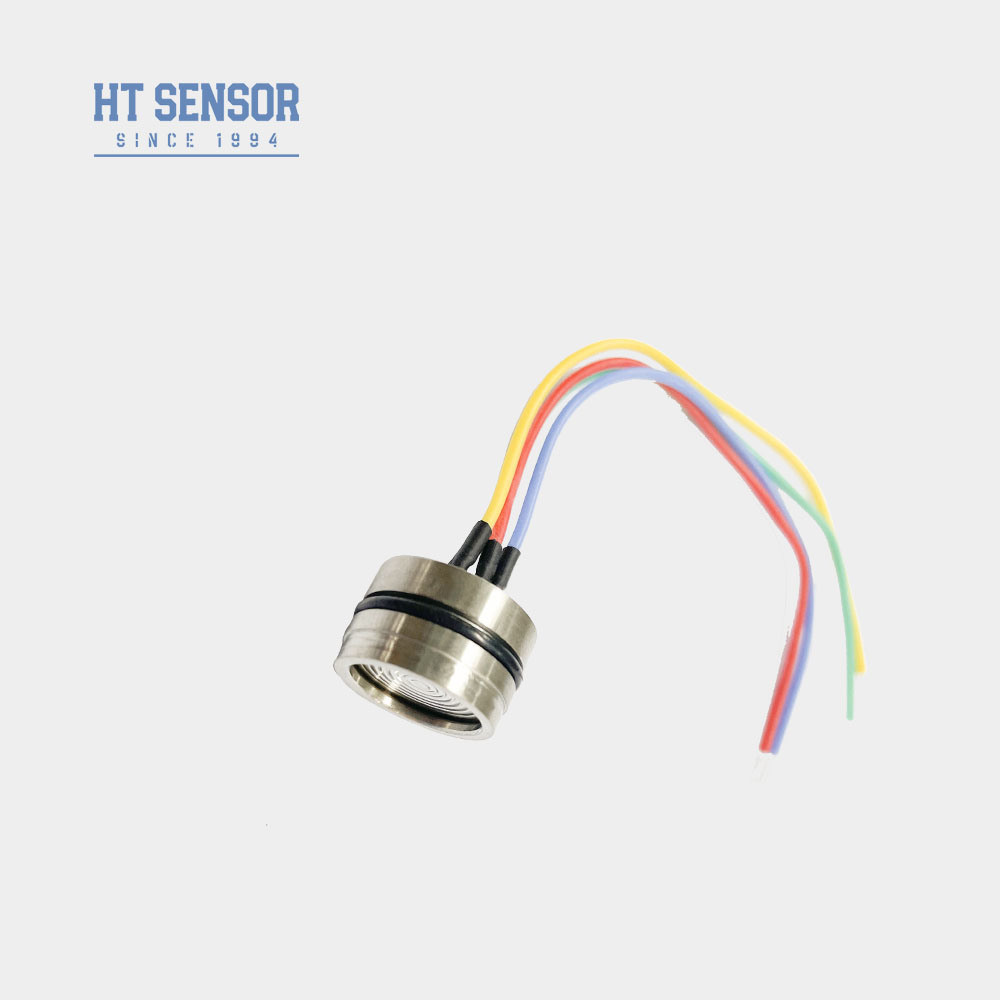

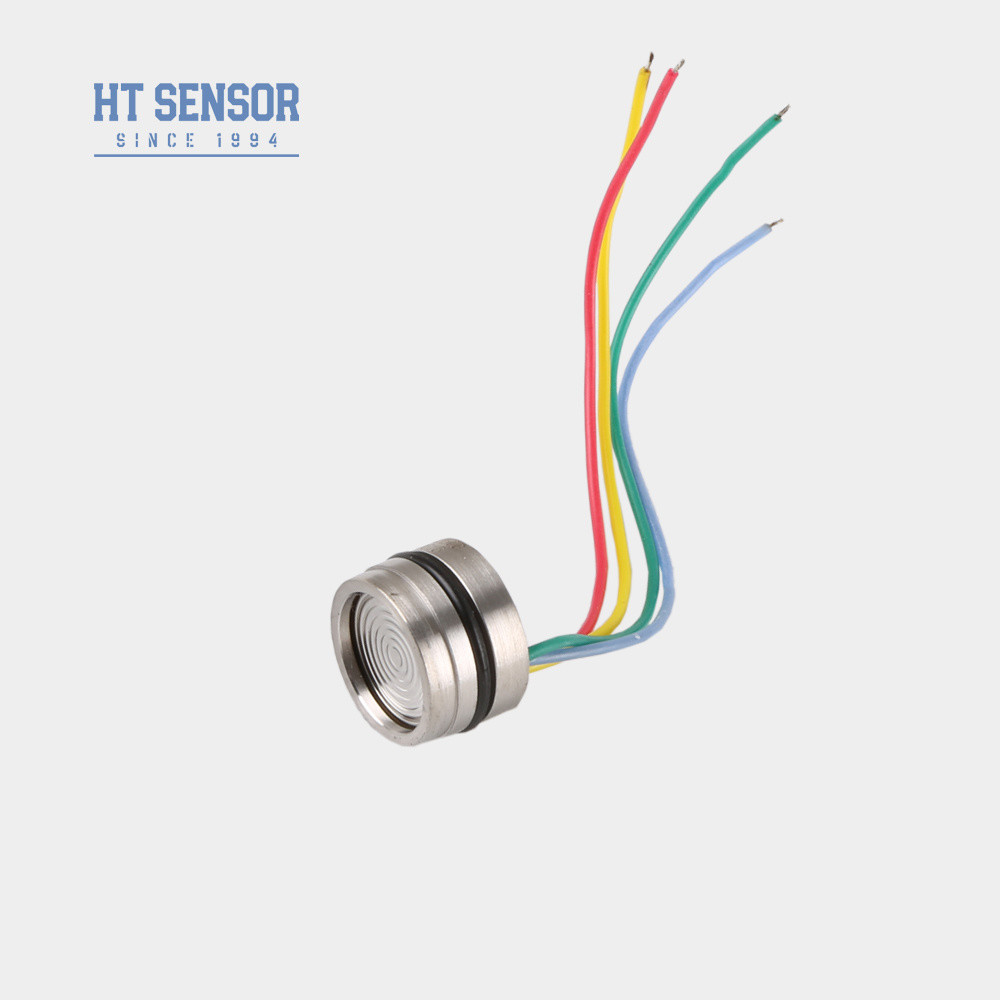

HT19 Paslanmaz Çelik Silikon Piezorezistif Seviye Basınç Sensörü, 4 Telli Sensör Çekirdeği İle
Product Details
| Model NO.: | HT19F | Kablo tipi: | Dört Telli |
|---|---|---|---|
| Ölçüm Ortamı: | Gaz ve Sıvı | Özelleştirilmiş: | OEM |
| Doldurma Aracı: | Silikon Yağı | Uzun vadeli istikrar: | 0%2 F.S. / Yıllık |
| Taşıma Paketi: | karton | Şartname: | 19 mm |
| Ticari marka: | HENGTONG | Menşei: | Çin |
| Hs Kodu: | 9026209090 | İçin: | Dağınık Silikon Basınç Transmitteri |
| Çıkış sinyali tipi: | Analog Tip mv sinyali | Malzeme: | Paslanmaz çelik |
| Vurgulamak |
HT19 paslanmaz çelik basınç sensörü,4 telli piezorezistif seviye sensörü,garantili silikon basınç sensörü |
||
Product Description
Ürün Tanımı
HT19 Silikon Piyezoresistif Basınç Sensörü
Giriş:
HT19, çekirdeğinde çok istikrarlı bir yayılmış silikon algılayıcı elemanı olan bir silikon piezoresistif basınç sensörüdür.Ölçülen ortamın basıncını bir izolasyon diyafragması ve silikon yağı ile silikon diyafragmaya aktararak, hem sıvı hem de gaz basıncının doğru ve güvenilir bir şekilde ölçülmesini sağlar.Sensör, hava kompresörleri ve soğutma sistemleri gibi zorlu uygulamalarda yaygın olarak kullanılmaktadır..
Ürün Özellikleri:1Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanıyor. Diyafram için titanyum ve Hastelloy gibi malzemeler
2.Sıcaklık telafi ve sıfır noktası için kalın film devreleri kullanmak Düzeltme
3.olağanüstü güvenilirlik, tekrar edilebilirlik ve kararlılık
Başvurular:
1. 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundur paslanmaz çelik uyumluluğu
2Petrol, kimyasal, metalürji, güç ve hidroloji de dahil olmak üzere çeşitli endüstriyel işlem alanlarında uygulanır.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemleri için uygundur.
5Süreç kontrol uygulamalarında kullanılır.
Elektrik performansı:
1Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
2Giriş impedansı: 3KΩ ~ 6KΩ
3Çıkış impedansı:2.5KΩ~6KΩ
4Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametreleri: | |||||
| Aralık | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğrusal olmayanlık | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır çıkış | 0±1 | 0±2 | mV | ||
| Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril halka veya Fluoro halka | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | Yaklaşık 20 gram. | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |
| tip 1 | |
| tip2 | |
| Elektrik bağlantısı ve telafi |
|
|
| Seçim Örnekleri |
| Sipariş ipuçları |
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
