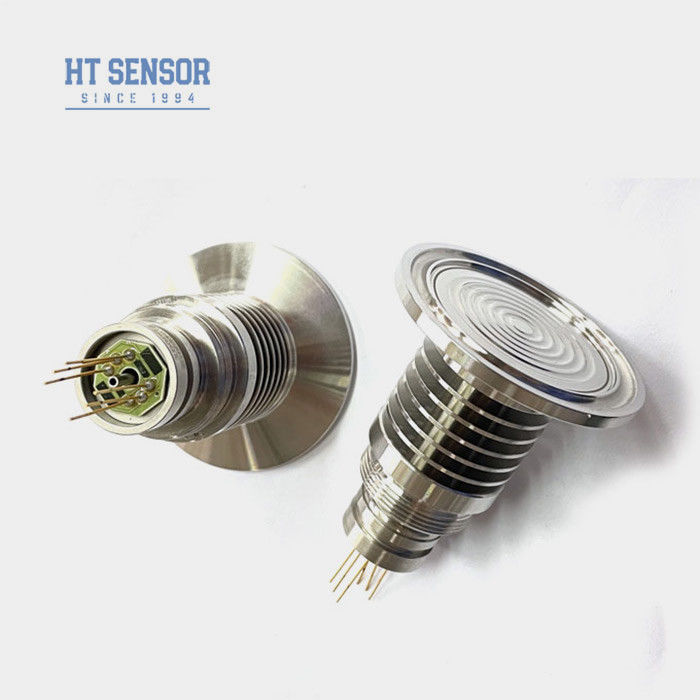

HT-IQT-B Diffused Silicon Pressure Sensor Yüksek sıcaklıklı Su Yağı Basınç Sensörü
Product Details
| Model no.: | HT-IQT-B | Menzil: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğneleri | Ölçüm ortamı: | AIR ve Sıvı su ve yağ |
| Özelleştirilmiş: | Özelleştirilmiş | İplik: | 50,4 mm |
| Çıktı: | mv sinyali | Güç: | 1.5mA |
| Spesifikasyon: | 50,4 mm | Tip: | Yayılmış Silikon Basınç Algılayıcı |
| Çıkış sinyali tipi: | Analog | Malzeme: | 316L paslanmaz çelik |
| Vurgulamak |
HT-IQT-B Difüzyonlu Silikon Basınç Sensörü,Su Yağı Difüzyonlu Silikon Basınç Sensörü,Yüksek sıcaklıklı su yağı basınç algılayıcı |
||
Product Description
HT Sensör HT-IQT-B Yüksek sıcaklıklı su veya yağ için difüzyon silikon basınç sensörü
HT-IQT-BPiezoresistifSilikon Basınç Sensörü
Yayılmış silikon basınç sensörünün tanıtımı:

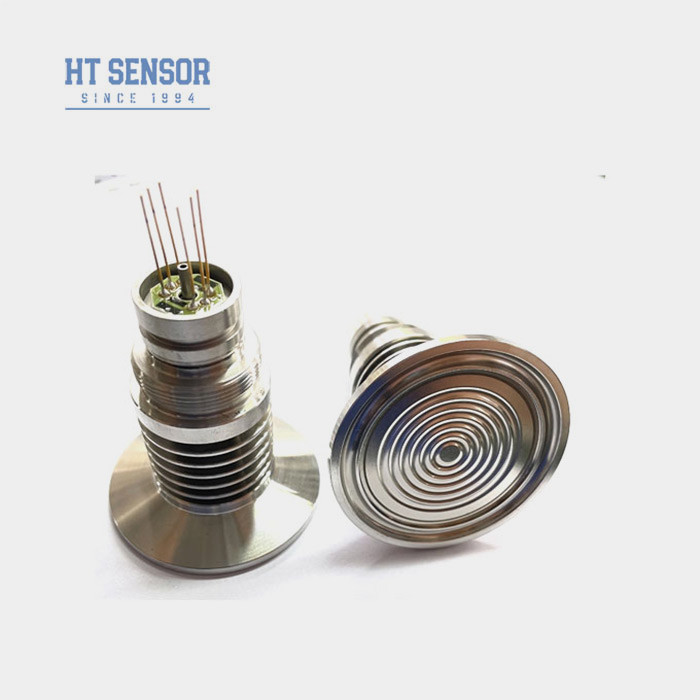

HT - IQT - B silikon basınç sensörü, bir tür gömülü diyafragmadır. Basınç, paslanmaz çelik diyafragma ve mühürlenmiş silikon yağı ile hassas çipe aktarılmıştır.Sensör çipi basıncı algılanan bir millivolt elektrik sinyaline dönüştürürBu nedenle, ölçülen ortamın basınç değerini sezgisel olarak gözlemleyebiliriz.Yüksek sıcaklıklı orta ölçüm etkisi iyidir.Çıplak düz diyafragma temizlenmesi kolaydır ve viskoz ortamların ölçümünde iyi bir etkiye sahiptir.Gıda, sağlık ve diğer endüstrilerde uygulanır.
Ürün ÖzellikleriDifüzyon silikon basınç sensörü:
- 316L paslanmaz çelik ev ambalajı.
- Kalın filmle sıcaklık telafi ve sıfır noktası düzeltmesi.
- Yüksek sıcaklıkta temizleme kolaylığı için sıvı diyafram yapısı.
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurPaslanmaz çelik uyumluluğu.
- Gıda ve içecek endüstrisi.
- Endüstriyel süreç kontrolü.
- Güç kaynağı: ≤2mA DC (0,4-1,5mA DC).
- Giriş impedansı: 2.5KΩ~6KΩ.
- Çıkış Impedansı: 2.5KΩ~6KΩ.
- Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametreleriDifüzyon silikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~220g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |
| Boyut |
|
| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
