HT sensörü Geniş Ölçüm Alanı BP170 Süreç Kontrolü için Basınç Göndericisi sensörü
Product Details
| Model NO.: | BP170 | Özel: | Özel |
|---|---|---|---|
| Çıktı: | 4-20mA | Ev materyalleri: | 316L |
| Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Spesifikasyon: | Silikon basınç sensörü |
| Ticari marka: | HT sensörü | Kaynağı: | Çin |
| Türü: | BP170 Basınç Göndericisi sensörü | Basınç aralığı: | 0kPa~10kPa...40MPa |
| Vurgulamak |
HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||
Product Description
HT sensörü Geniş Ölçüm Alanı BP170 Süreç Kontrolü için Basınç Göndericisi sensörü

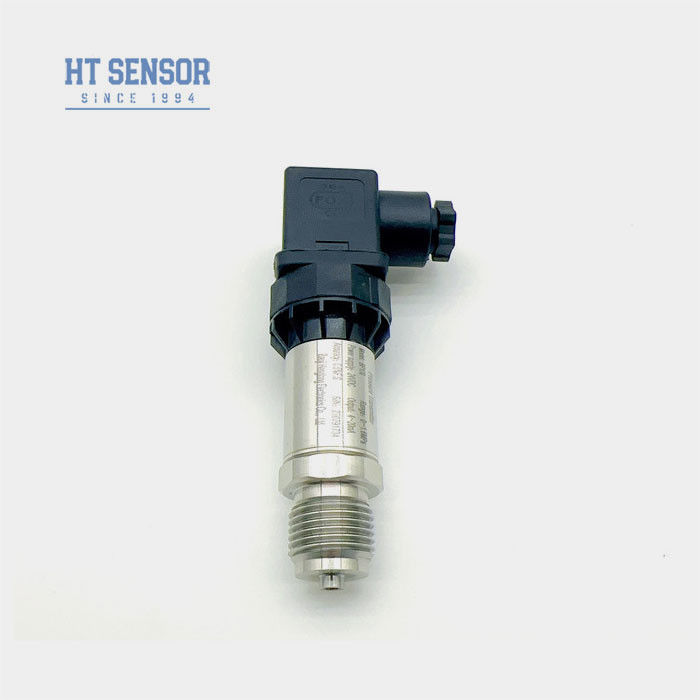

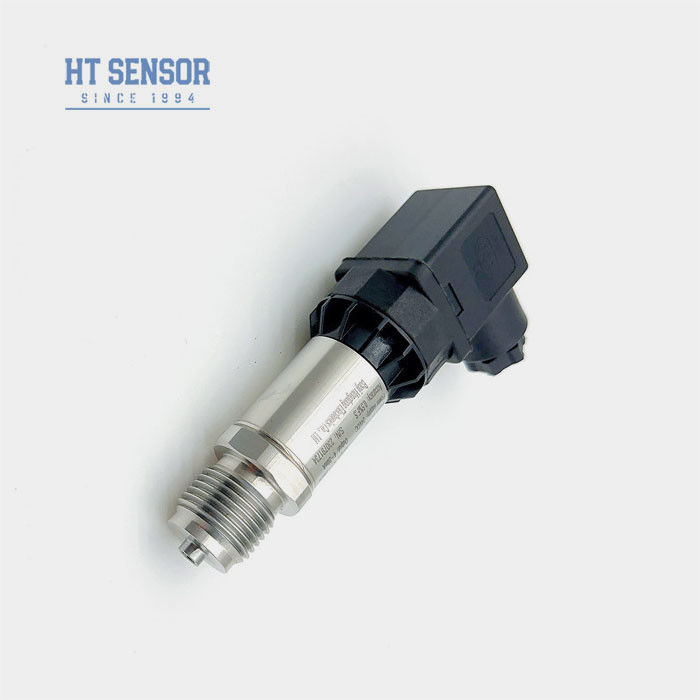

BP170 Basınç Göndericisi
Basınç verici sensörünün giriş:
BP170 basınç verici sensörü sinyal ölçüm unsuru olarak HT serisi silikon yalıtımlı yağ dolu sensör çekirdeğini kullanır.Sensör sinyalini müşterilerin istediği standart çıkış sinyaline dönüştürmek için kendi geliştirdiği yüksek hassasiyetli PCB.Bitmiş ürünler sıkı bir şekilde test edilir ve yaşlanma taraması yapılır., istikrarlı ve güvenilir performans, çeşitli durumlarda basınç testi için uygundur
Basınç verici sensörünün ürün özellikleri:
- 1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
- 2Kompakt ve hafif tasarım
- 3Yüksek hassasiyet, tüm paslanmaz çelik yapısı
- 4.Düzenlenebilir sıfır ve tam ölçekli
Basınç verici sensörünün uygulamaları:
- 1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
- 2Denizcilik ve havacılık endüstrilerinde uygulanır
- 3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
- 4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Basınç verici sensörünün performans parametreleri | |
| Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.1% FS |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,25 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Seçim Basınç verici sensör örnekleri |
| Sipariş ipuçları |
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
5Fluor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halka seçilmelidir.
6. Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç malzeme türü vardır. Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılabilir.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Basınç verici sensörünün sipariş rehberi | |||||||||
| BP170X | Analog basınç verici | ||||||||
| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
Sıkça sorulan sorular:
1S:Siz fabrika şirketi misiniz?
A:29 yıldan fazla deneyime sahip bir üreticiyiz..
2S:Özel ürünler?
A: Evet.OEM ve özel tasarım hizmetleri sunuyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır, ve satış sonrası 24 saat içinde sorularınızla yanıt verecektir, PC ağı tarafından uzaktan talimatHer zaman kullanılabilir.
