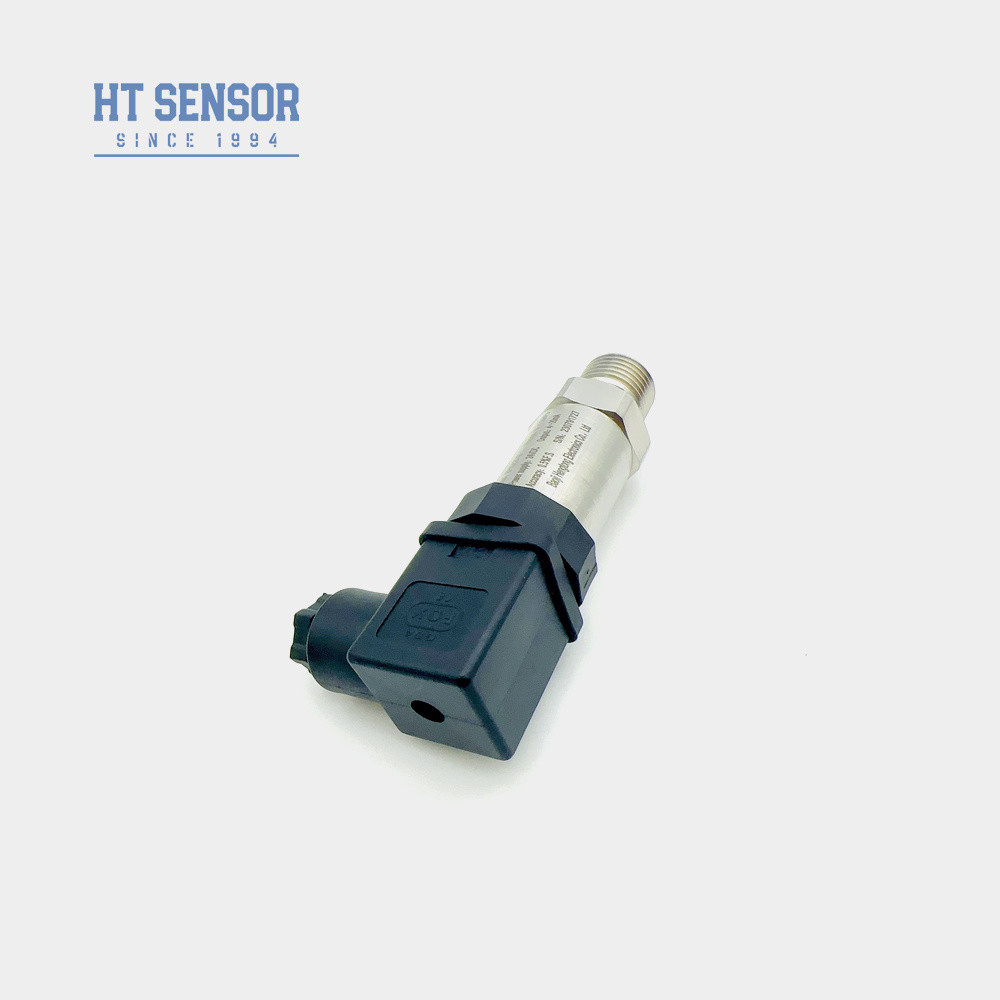

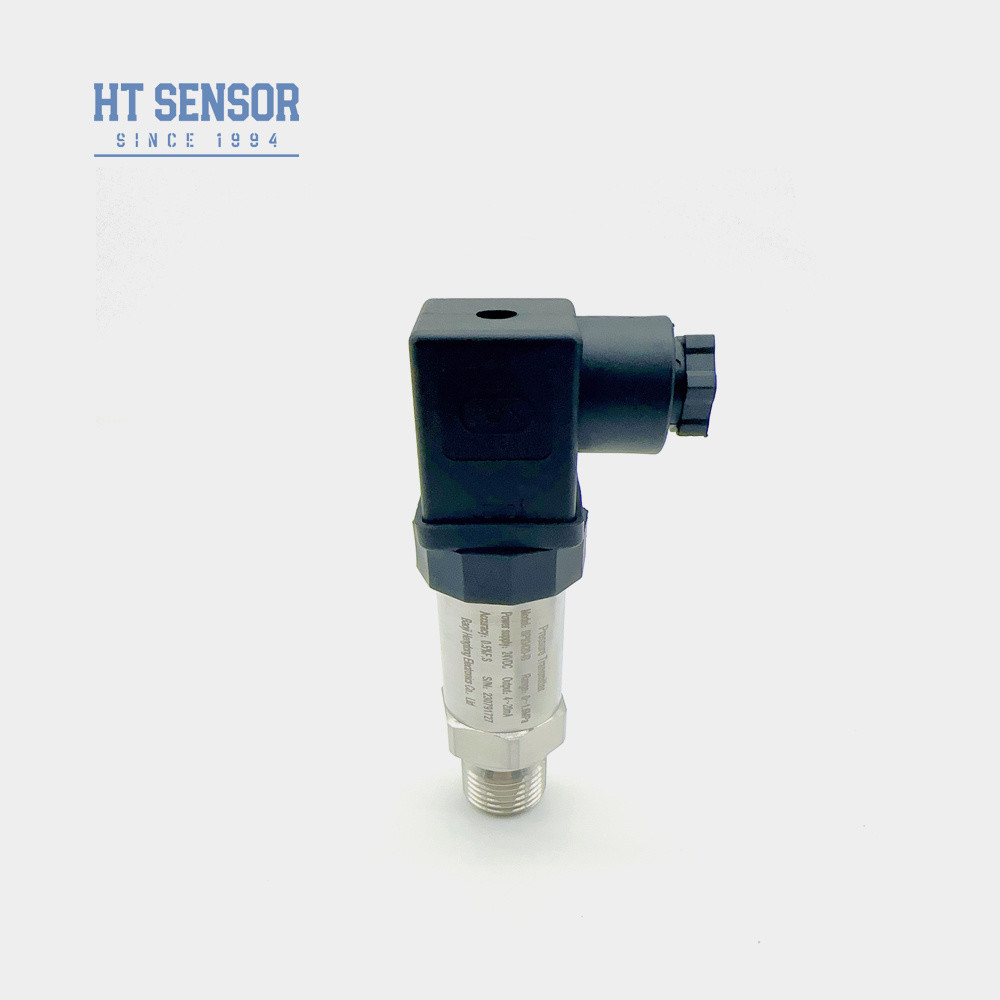

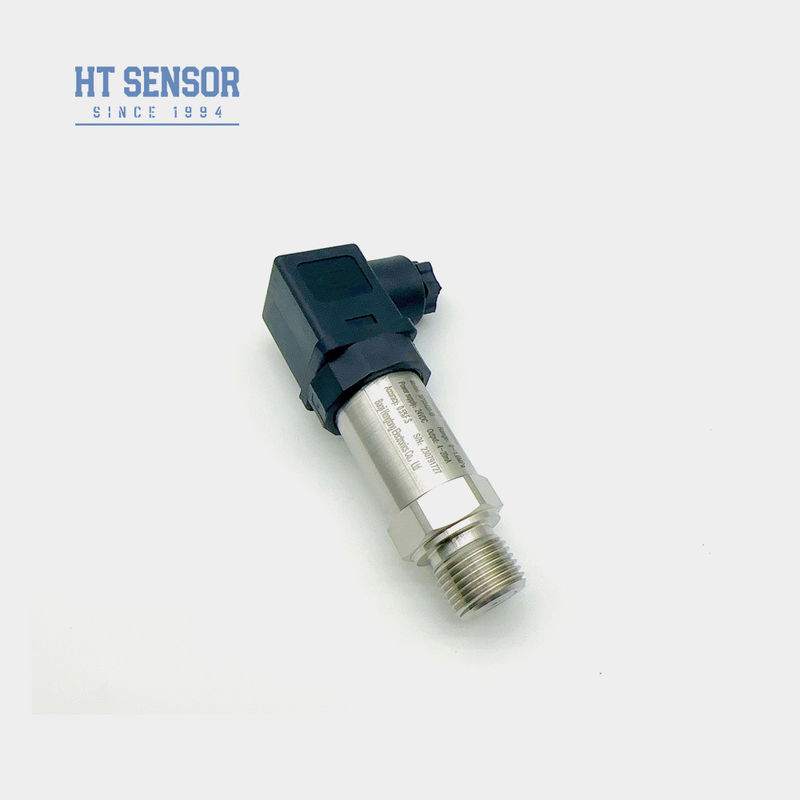

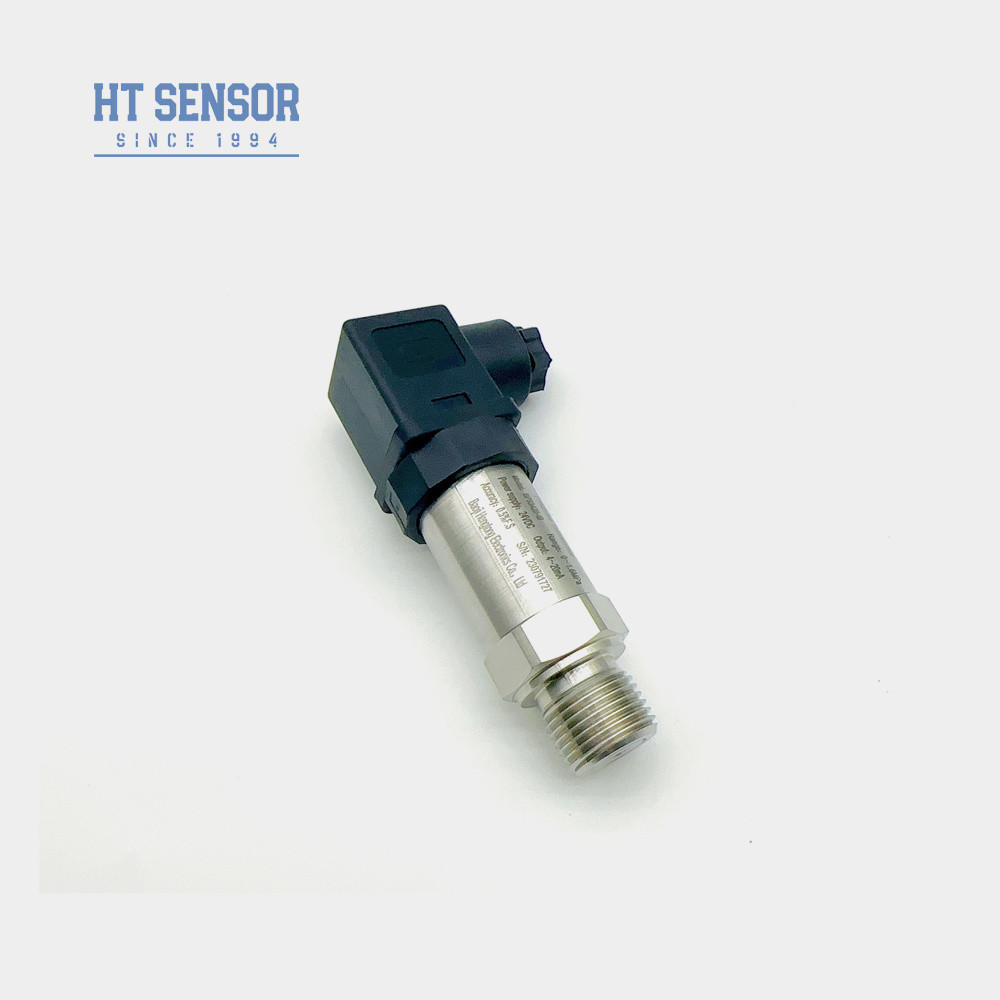

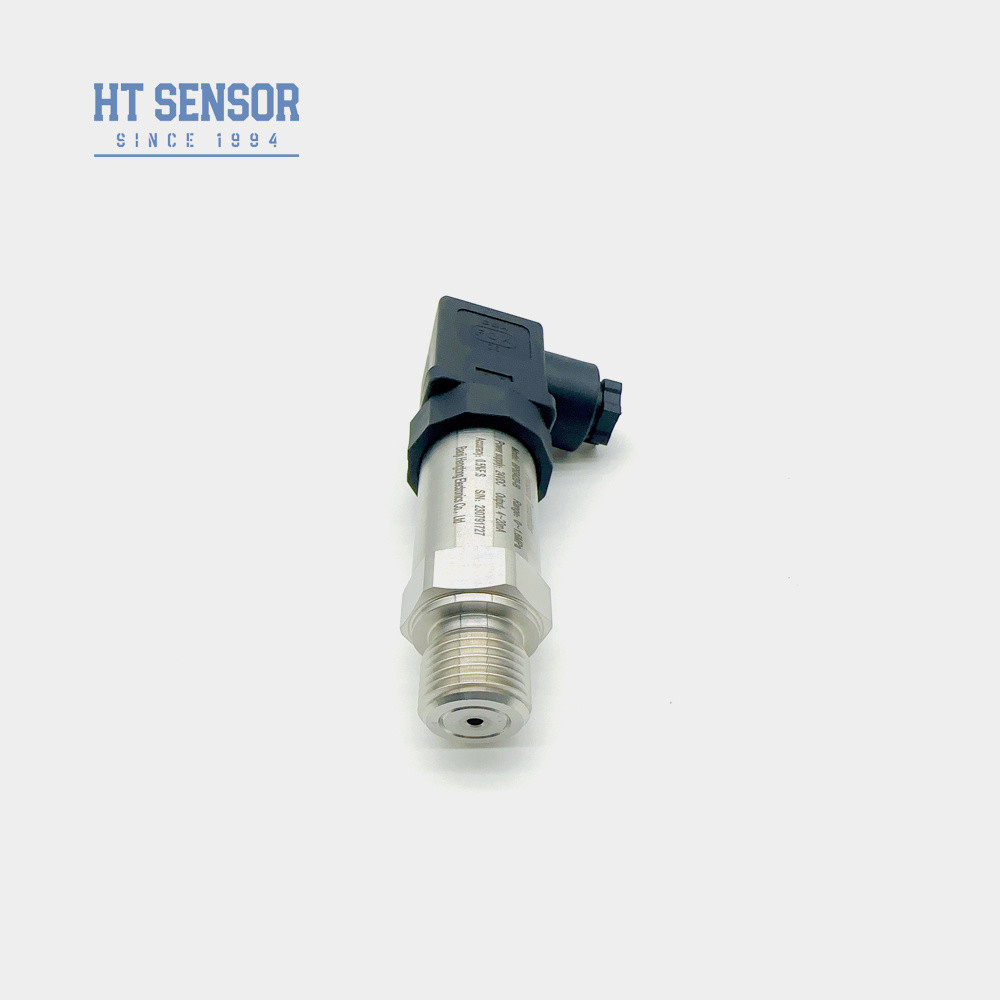

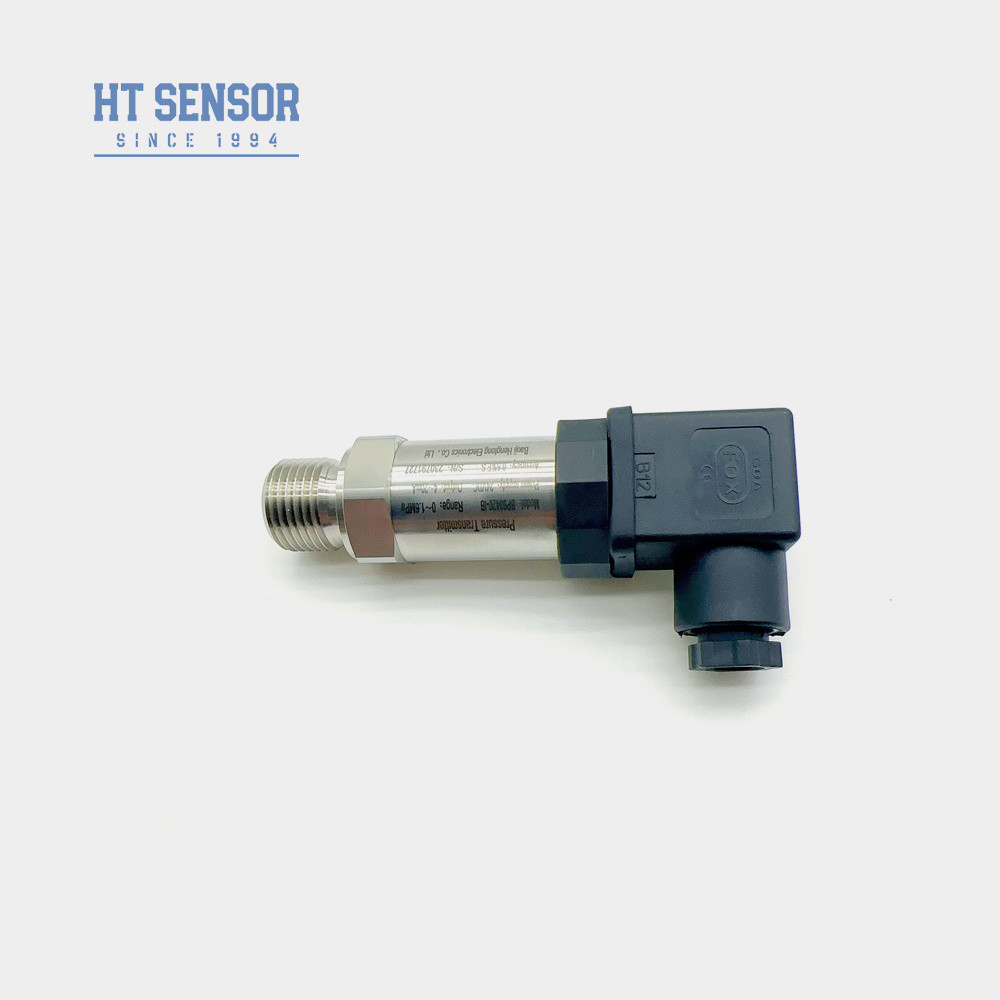

BP93420IB Basınç Göndericisi
Giriş:
BP93420IB Basınç Göndericisi, birincil sinyal ölçüm unsuru olarak HT serisi difüzyon silikon izole yağ dolu algılayıcı hücre kullanır.Sinyal işleme devresi paslanmaz çelik bir kabın içinde yer almaktadırTüm bileşenler, alt bileşenler ve bitmiş ürünler sıkı test ve yaşlanma tarama süreçlerine tabi tutulur.istikrarlı ve güvenilir performans sağlamak.
Ürün Özellikleri:
1Tamamen paslanmaz çelik yapısı ve çok yönlü basınç arabirimi seçenekleriyle geniş ölçüm aralığı.
2Kompakt ve hafif tasarım.
3Bağımsız sıfır ve aralığı ayarlama.
4Yüksek hassasiyet tamamen entegre paslanmaz çelik yapısı sayesinde elde edilir.
5Sıfır noktasının ve tam ölçekin esnek kalibrasyonu.
Uygulamalar:
1- 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Performans parametreleri: |
| Ölçüm aralığı |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik |
0.1% FS |
| Histeriz |
0.1% FS |
| Uzun vadeli istikrar |
± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi |
± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| Titreme |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex ia IIC T6 Ga |
| Koruma derecesi |
IP65 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~ 0,125 kg |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
1Ürün seçilmeden önce ölçülen ortamın tüm ıslatılmış parçalarla uyumlu olduğundan emin olun.
2Lütfen unutmayın: dijital ekran başlıkları sipariş ederken patlama geçirmez varyasyonlarla birlikte dahil edilmez.
3LCD veya LED ekran başlığı ile donatılmış verici için, besleme voltajı en az 20VDC olmalıdır.
4Ürünün güvenilir çalışması için, kullanıcıların kurulum yerinde uygun yıldırım koruması kurmaları ve hem ürünün hem de güç kaynağının uygun şekilde topraklandığından emin olmaları önerilir.
5Standart Fluoro kauçuk O halkaları -20oC'den 250oC'ye kadar sıcaklıklar için tasarlanmıştır. -20oC'den düşük çalışma sıcaklıkları için EPDM O halkaları seçilmelidir.
6. Varsayılan kablo 1,5m uzunluğundadır ve üç malzeme seçeneğinde mevcuttur; aksi belirtilmedikçe polietilen tedarik edilir. Lütfen siparişte alternatif malzeme tercihlerini belirtin.
7Şirketimizi bilgilendirin ve siparişinizde şiddetli titreşim, geçici şok, güçlü elektromanyetik müdahale veya radyo frekansı müdahalesi gibi özel gereksinimleri bildirin.
| Sipariş Rehberi |
| BP93420XX |
Basınç verici |
| |
Kod |
Çizelge İnşaatı |
| IB |
Genel basınç verici |
IX |
Basınç Göndericisi |
| IE |
Şoklara dayanıklı hava basınç verici |
IIC/III |
Endüstriyel Genel/ Ekran Basınç Göndericisi |
| Eğer |
Nem geçirmez basınç verici |
IIE/IIIE |
Genel / Ekran Basınç Göndericisi |
| IN |
Klima için özel basınç verici |
|
|
| IC |
Yüksek sıcaklık basınç verici |
|
|
| IQ1/IQ2 |
Büyük Diyafram / Yüksek sıcaklık basınç verici |
|
|
| |
Ölçüm aralığı |
- 0 oldu.1. . .0~0.01...100MPa |
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 fiş |
| B3 |
Kapalı kablo çıkışı |
| B4 |
2088 Endüstriyel kabuk |
| B5 |
2088 Ekranlı Endüstriyel Kaplama |
| B6 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır, ve satış sonrası 24 saat içinde sorularınızla yanıt verecektir, PC ağı tarafından uzaktan talimatHer zaman kullanılabilir.
