Ürün Açıklaması

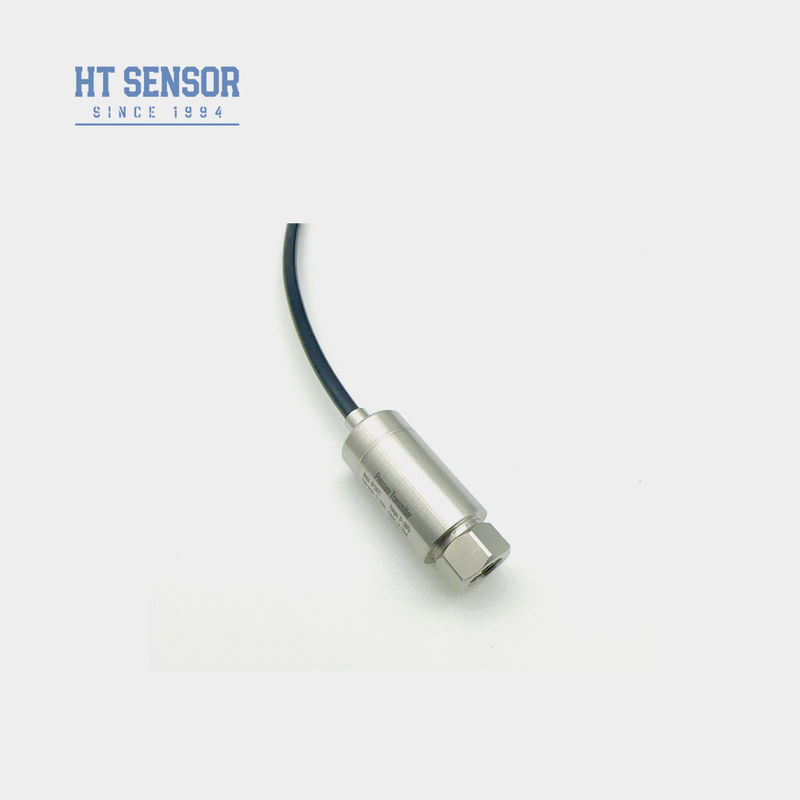

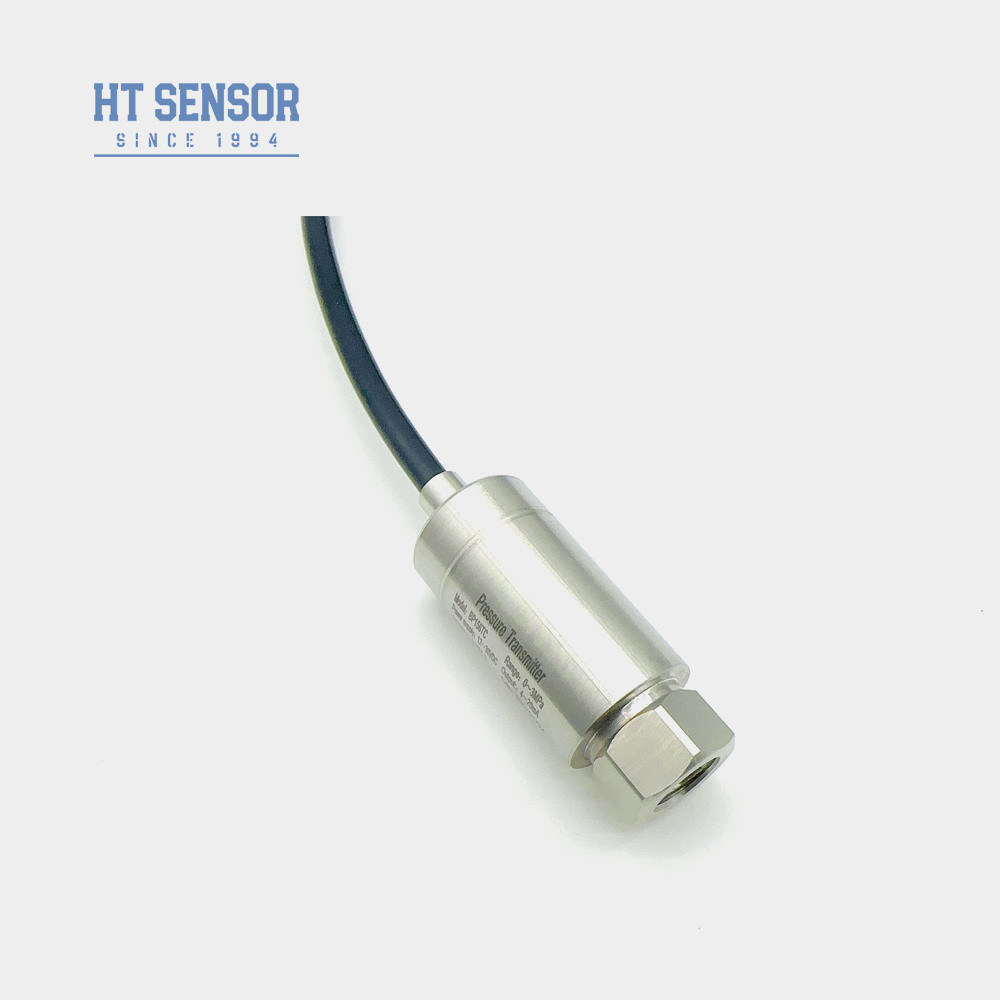

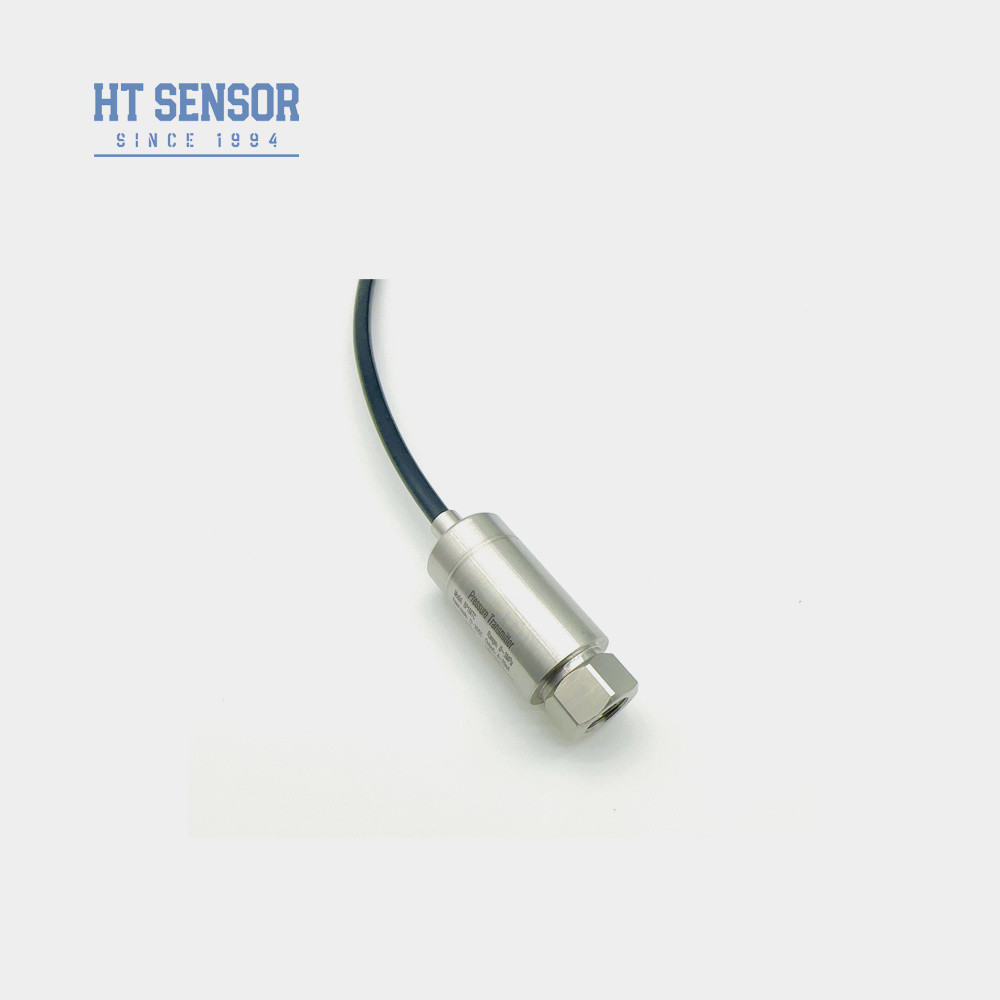

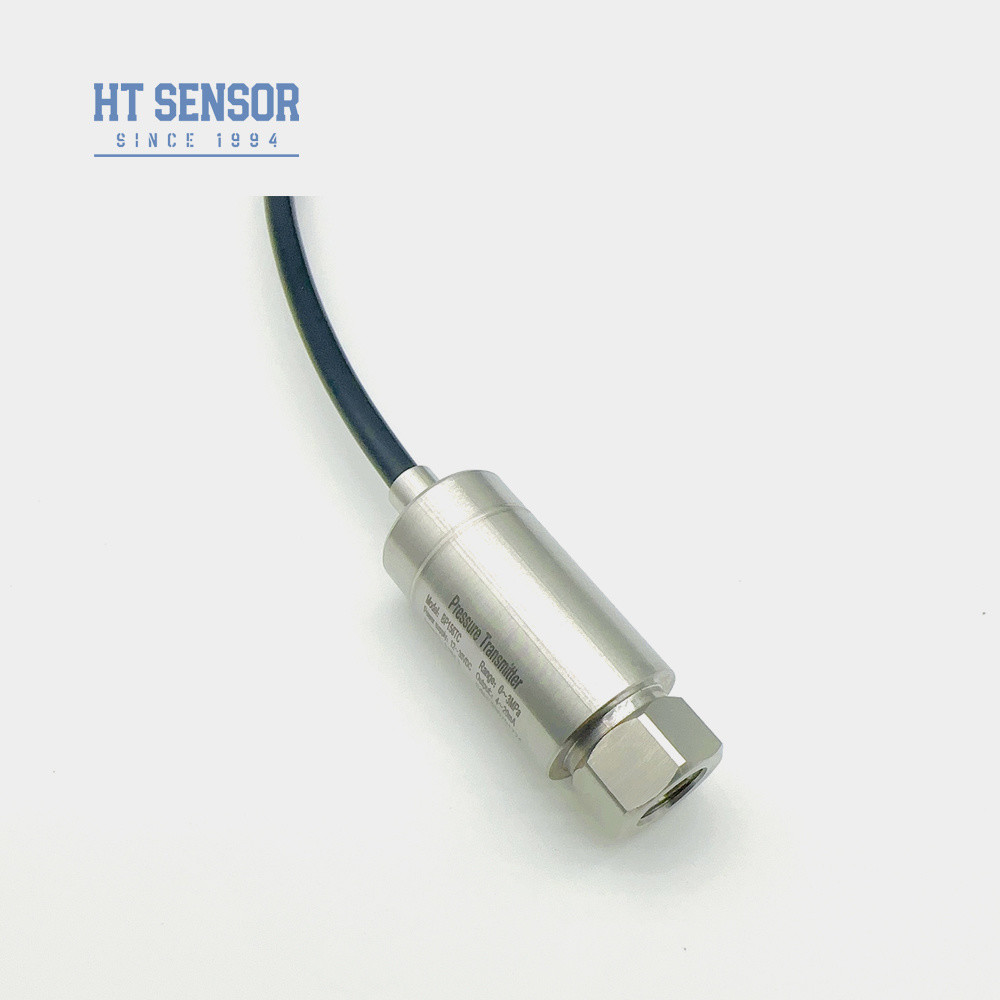

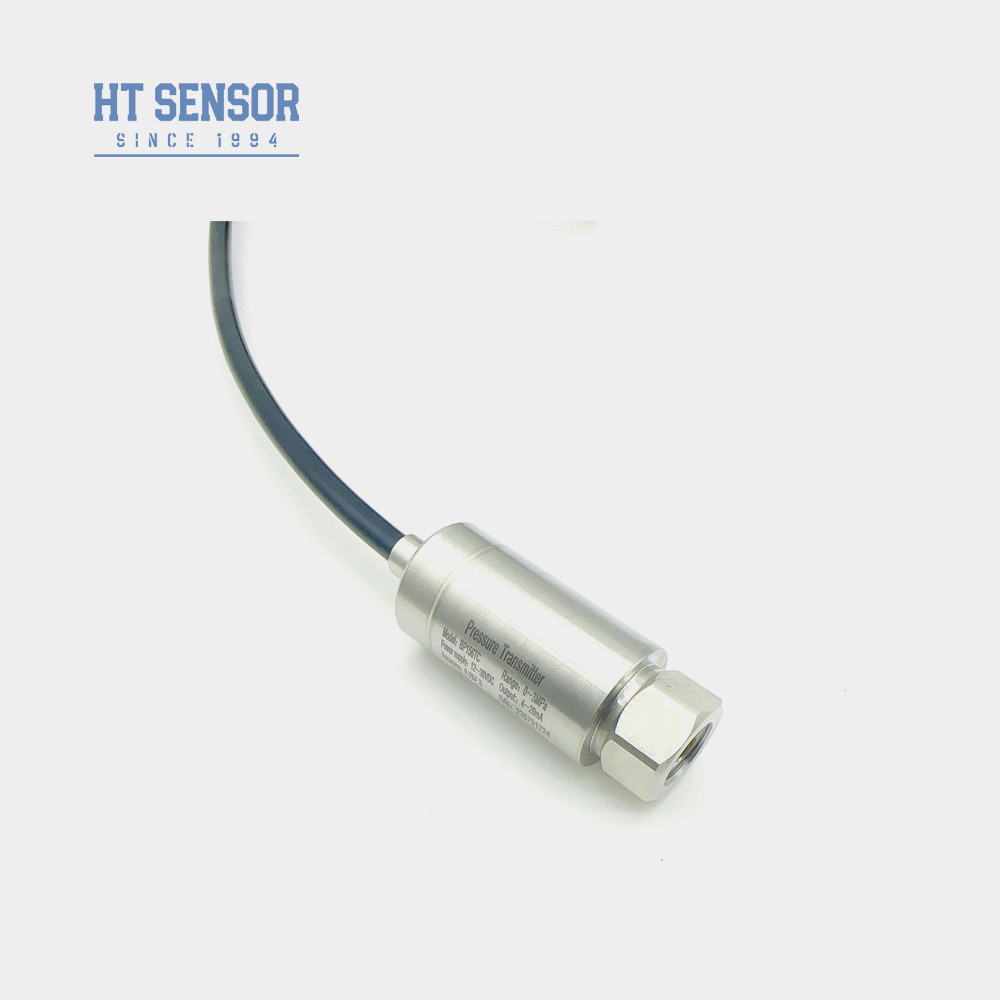

BP156 Basınç Vericisi
Giriş:
BP156 basınç vericisi, özellikle hava kompresörü ve soğutma uygulamaları için tasarlanmış ekonomik bir çözümdür. En son teknolojileri entegre ederek, kompakt ve sağlam bir tasarımda tescilli yüksek performanslı dönüştürücü devremizi içerir.
Yarı mamul ve nihai ürünler için hem bileşen seviyesinde testler hem de kapsamlı yaşlandırma tarama süreçleri sayesinde, yüksek nem veya güçlü elektromanyetik girişim gibi zorlu ortamlarda bile olağanüstü uzun vadeli kararlılık ve ölçüm doğruluğunu garanti ediyoruz.
Bu maliyet açısından optimize edilmiş verici, operasyonel dayanıklılığın kritik olduğu, alandan tasarruf sağlayan endüstriyel kurulumlarda güvenilir performans sunar.
Ürün Özellikleri:
1. Geniş ölçüm aralığı, paslanmaz çelik yapı, çeşitli basınç arayüzü formları
2. Kompakt ve hafif tasarım
3. Sıfır ve tam ölçek ayarlanabilir
4. Yüksek hassasiyet, tamamen paslanmaz çelik yapı
5. Ayarlanabilir sıfır ve tam ölçek
Uygulamalar:
1. 316L paslanmaz çelik ile aşındırıcı olmayan gazların ve sıvıların basınç ölçümü
2. Denizcilik ve havacılık endüstrilerinde uygulanır
3. Petrol, kimya, metalurji, enerji üretimi ve hidroloji gibi endüstriyel saha süreçlerinde kullanılır
4. Hidrolik ve pnömatik kontrol sistemlerinde kullanılır
| Performans Parametreleri: |
| Ölçüm Aralığı |
0kPa ~ 10kPa…5MPa |
| Basınç Tipi |
Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
| Aşırı Yük |
≤ nominal aralığın 1.5 katı |
| 25ºC'deki Doğruluk |
±0.25% (Tipik) ±0.5% (Maksimum) |
| Tekrarlanabilirlik & Histerezis |
0.02%F.S(Tip.) 0.05%F.S(Maks.) |
| Uzun Vadeli Kararlılık |
±0.1%F.S/Yıl(Tip.) ±0.2%F.S/Yıl(Maks.) |
| Sıfır Noktası Sıcaklık Sürüklenmesi |
±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Tam Ölçek Sıcaklık Sürüklenmesi |
±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Frekans Tepkisi |
2.4Khz |
| Tazminat Sıcaklığı |
0-70ºC(≤10mpa,özelleştirilebilir) |
| Çalışma Sıcaklığı |
-20ºC~80ºC |
| Depolama Sıcaklığı |
-40ºC~120ºC |
| Titreşim |
10g,55Hz ~ 2kHz |
| Gövde Malzemesi |
304,316L |
| Diyafram Malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Koruma Sınıfı |
IP65 |
| O-Ring Contası |
Flor kauçuk |
| Ağırlık |
~0.25kg |
| Çıkış Sinyali |
Besleme Gerilimi |
Çıkış Tipi |
| 4~20mA |
12~30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
1. Ürünü seçerken, ölçülecek ortamın ürünün temas eden parçalarıyla uyumlu olduğundan emin olun.
2. Sipariş verirken, patlamaya dayanıklı tip ürünlerin dijital ekran kafaları içermediğini lütfen unutmayın.
3. Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların yerinde yıldırımdan korunma cihazları kurmaları ve ürün ile güç kaynağının güvenilir bir şekilde topraklanmasını sağlamaları önerilir.
5. Flor kauçuk O-ringin nominal çalışma sıcaklık aralığı -20ºC ila 250ºC'dir. Ürünün çalışma sıcaklığı -20ºC'nin altında olduğunda, bir EPDM O-ring contası seçmek gerekir.
6. Varsayılan kablo uzunluğu 1,5 m'dir ve üç malzemede mevcuttur. Belirtilmediği takdirde, polietilen kablo malzemesi ile tedarik edilecektir. Farklı bir kablo malzemesi talep ediyorsanız, lütfen siparişte belirtin.
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı paraziti gibi özel gereksinimler için, lütfen şirketimizi bilgilendirin ve bunları siparişte belirtin.

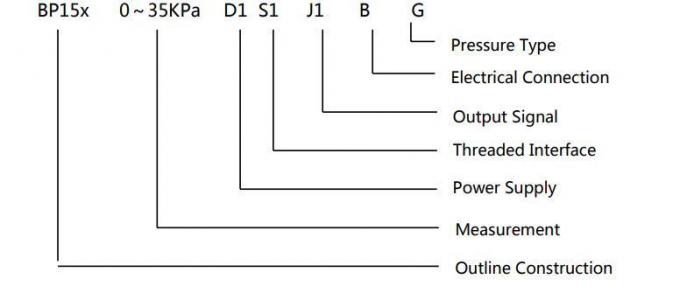

| Sipariş Kılavuzu |
| BP15X |
Analog Basınç Vericisi |
| |
Kod |

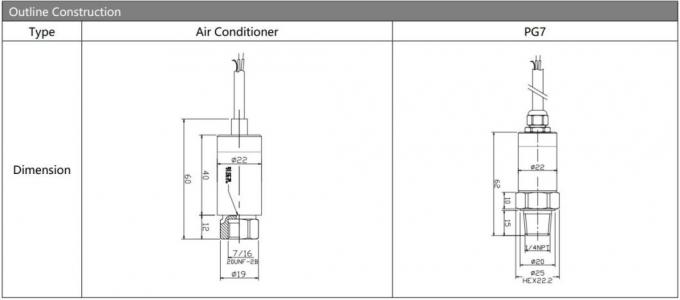

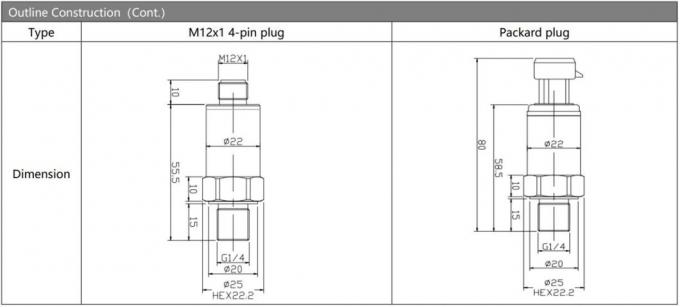

Anahat Yapısı |
| 5 |
Packard fişi |
6 |
Mühürlü Doğrudan Çıkış Kablosu 1,5 metre |
| 7 |
Mini Hirschmann Konnektörü |
8 |
Büyük Hirschmann Konnektörü |
| |
Ölçüm Aralığı |
0kPa ~ 10kPa…5MPa |
(0-X)Kpa
veya MPa |
X: Gerçek Ölçüm Aralığını Gösterir |
| |
Kod |
Güç Kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğer |
| |
Kod |
Çıkış Sinyali |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |

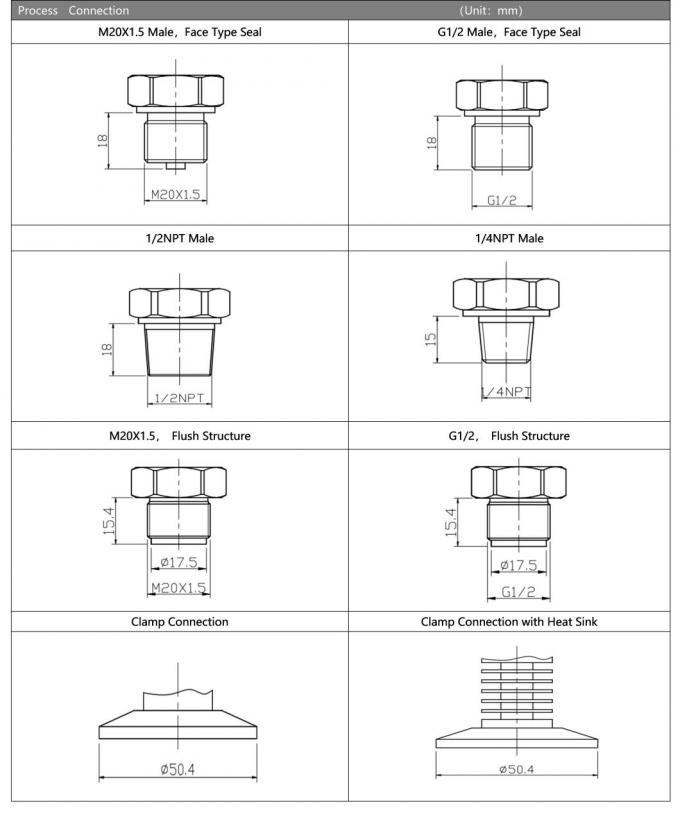

Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri(¢50.4 Flanş) |
| |
Kod |

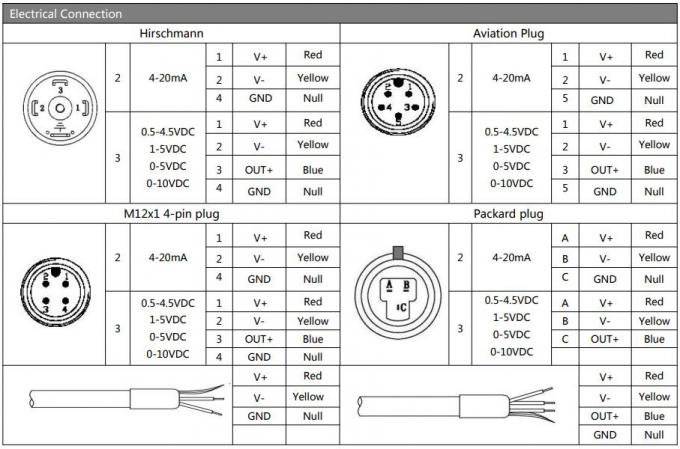

Elektrik Bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kablo Mühürlü Çıkış 1,5 metre |
| B4 |
Diğer |
| |
Kod |
Basınç Tipi |
| G |
Gösterge Basıncı |
| A |
Mutlak Basınç |
| S |
Mühürlü Referans Basıncı |
SSS:
1. S: Basınç sensörü vericilerinizin özellikleri nelerdir?
C: Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcuttur.
2. S: Özel özellikleri özelleştirebilir miyim?
C: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sunuyoruz.
3. S: Üretim kapasiteniz nedir?
C: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü vericisi üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını tam olarak karşılayabiliyoruz. Ancak, sorunsuz üretim ve teslimat planlamasını sağlamak için satış ekibimizle önceden iletişime geçmeniz önerilir.
4. S: Tipik teslimat süresi nedir?
C: Standart modeller için 5~8 iş günü. Özelleştirilmiş ürünler farklılık gösterebilir.
5. S: Ürünler nasıl fiyatlandırılır? Herhangi bir indirim var mı?
C: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
C: Garanti süremiz sevkiyattan sonra 24 aydır ve satış sonrası ekibimiz sorularınıza 24 saat içinde yanıt verecek, PC ağı üzerinden uzaktan talimat her zaman mevcuttur.
