BP157 Silikon Diyafram Basınç Algılayıcı Paslanmaz Çelik Basınç Dönüştürücü 4-20mA
Product Details
| Model Numarası: | BP157 | Güç kaynağı: | 12-30VDC |
|---|---|---|---|
| Çıkış Sinyali: | 4-20mA | Tazminat sıcaklığı: | -10 ~ 70 ℃/Özelleştirilmiş |
| Basınç türü: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Muhafaza malzemesi: | 304/316L |
| Taşıma Paketi: | Kartonla Standart İhracat Ambalajı | Algılama elemanı: | Yayılmış Silikon Basınç Algılayıcı |
| Menşei: | Baoji, Çin | Hs kodu: | 9026201090 |
| Yetenek temini: | 2000 pcs/ay | Ölçüm Ortamı: | Sıvı veya Gaz |
| Doğruluk notu: | %0,25, %0,5 | Basınç aralığı: | 0kpa~10kpa...20MPa |
| IP derecelendirmesi: | IP65 | ||
| Vurgulamak |
BP157 Silikon Diyafram Basınç Algılayıcı,4-20mA Silikon Diyafram Basınç Sensörü,Paslanmaz Çelik Basınç Değiştiricisi 4-20mA |
||
Product Description

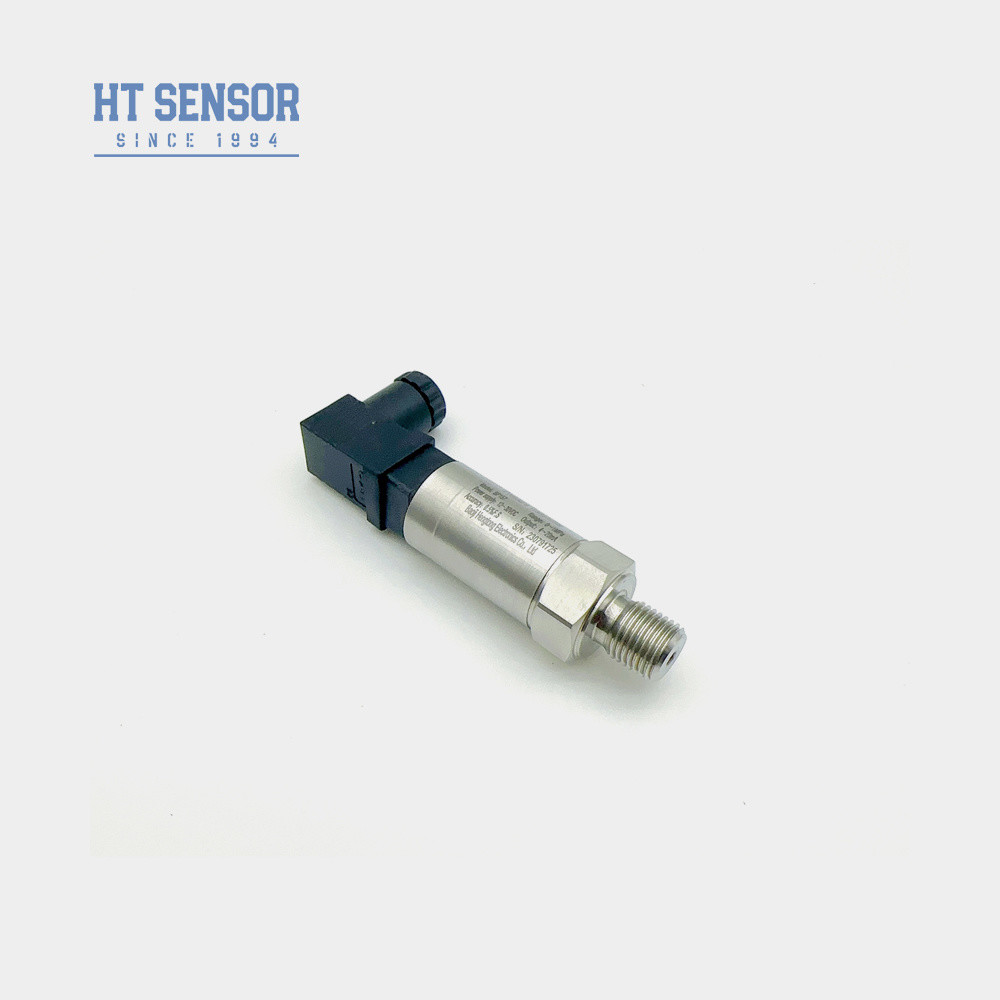

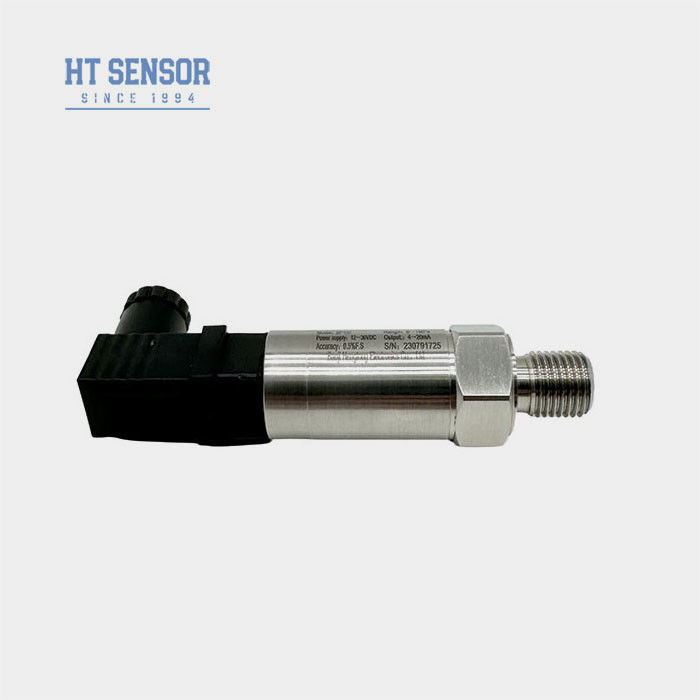

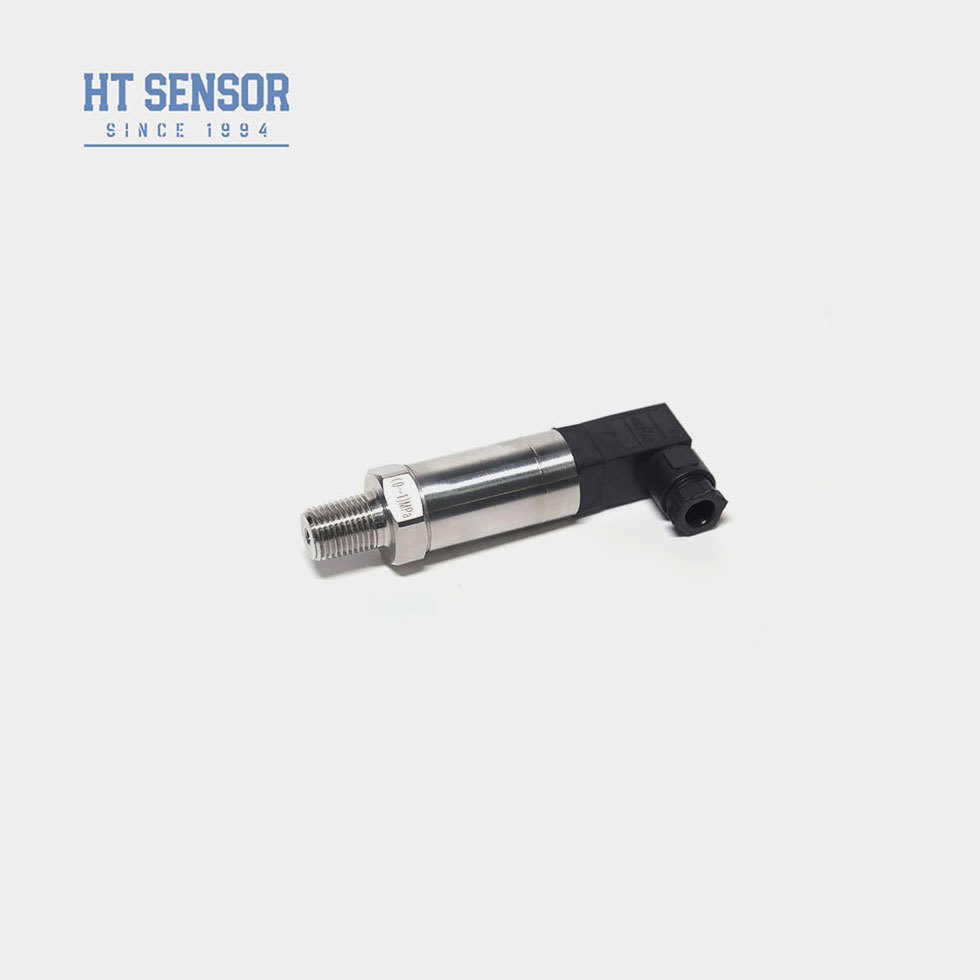

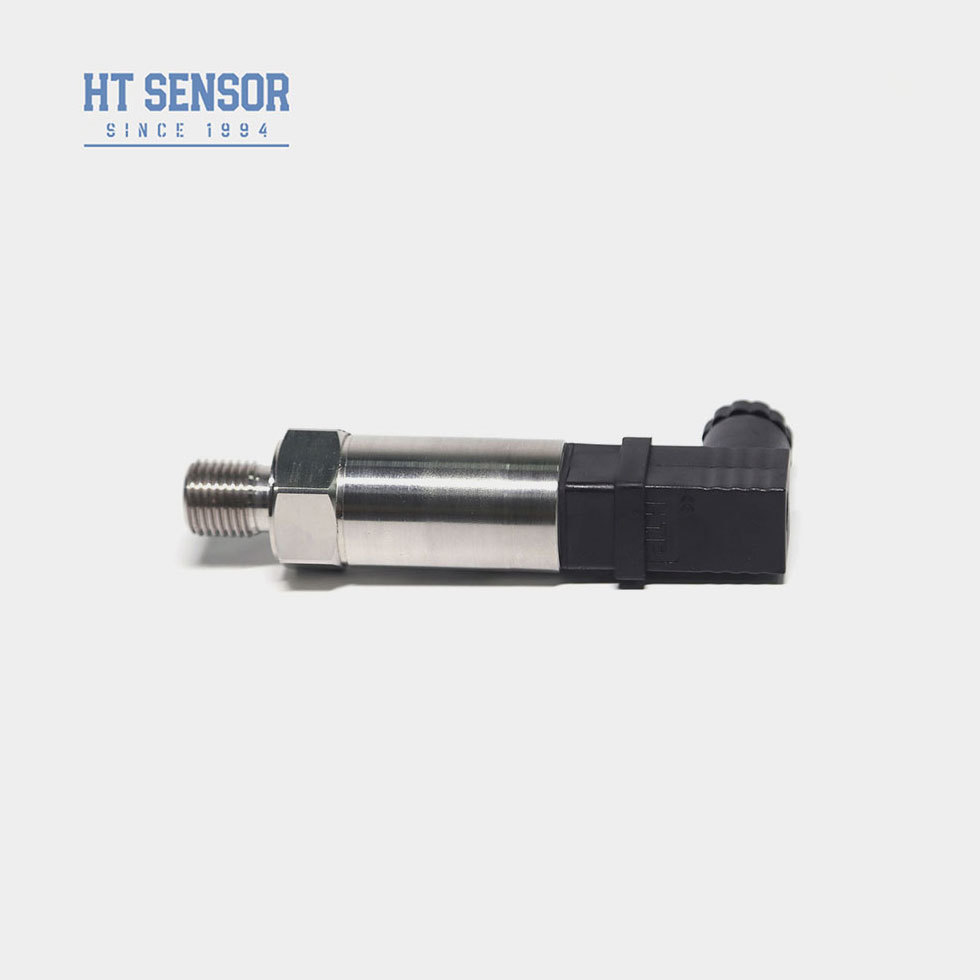

HENGTONG BP157 PASLANMAZ ÇELİK OEM SİLİKON BASINÇ SENSÖRÜ
BP157 Basınç Vericisi
Silikon basınç sensörünün tanıtımı:
BP157 silikon basınç sensörü sinyal ölçüm elemanı olarak HT serisi silikon basınca dayanıklı izolasyon membranlı yağ dolgulu çekirdeği kullanır. Sinyal işleme devresi paslanmaz çelik bir muhafazanın içinde bulunur ve sensör sinyalini standart bir çıkış sinyaline dönüştürür. Ürün, kararlı ve güvenilir performans sağlamak için bileşenlerin, yarı mamullerin ve bitmiş ürünlerin titiz testlerinden ve yaşlandırma taramasından geçirilmiştir.
Ürün Özellikleri:
1. Geniş ölçüm aralığı, paslanmaz çelik yapı, çeşitli basınç arayüzü formları
2. IP65 koruma sınıfı paslanmaz çelik yapı
3. Sıfır ve tam ölçek ayarlanabilir
4. Yüksek hassasiyet, tamamen paslanmaz çelik yapı
Uygulamalar:
1. 316L paslanmaz çelik ile aşındırıcı olmayan gazların ve sıvıların basınç ölçümü
2. Denizcilik ve havacılık endüstrilerinde uygulanır
3. Petrol, kimya, metalurji, enerji üretimi ve hidroloji gibi endüstriyel saha süreçlerinde kullanılır
4. Hidrolik ve pnömatik kontrol sistemlerinde kullanılır
|
Performans Parametreleri:
|
|
| Ölçüm Aralığı | 0kPa ~ 10kPa…20MPa |
| Basınç Tipi | Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
| Aşırı Yük | Nominal aralığın ≤ 1.5 katı |
| 25ºC'deki Doğruluk | ±0.25% (Tip.) ±0.5% (Maks.) |
| Tekrarlanabilirlik ve Histerezis | 0.02%F.S(Tip.) 0.05%F.S(Maks.) |
| Uzun Süreli Kararlılık | ±0.1%F.S/Yıl(Tip.) ±0.2%F.S/Yıl(Maks.) |
| Sıfır Noktası Sıcaklık Sürüklenmesi | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Tam Ölçek Sıcaklık Sürüklenmesi | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Frekans Tepkisi | 2.4Khz |
| Sıcaklık Telafisi | 0-70ºC(≤10mpa, özelleştirilebilir) |
| Çalışma Sıcaklığı | -20ºC~80ºC |
| Saklama Sıcaklığı | -40ºC~120ºC |
| Titreşim | 10g,55Hz ~ 2kHz |
| Gövde Malzemesi | 304,316L |
| Diyafram Malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlamaya Dayanıklılık Sınıfı | Ex db IIC T6 Gb |
| Koruma Sınıfı | IP65 |
| O-Ring Contası | Flor kauçuk |
| Ağırlık | ~0.05kg |
| Çıkış Sinyali | Besleme Gerilimi | Çıkış Tipi |
| 4~20mA | 12~30VDC | 2/3/4 kablo |
| 0~10/20mA | 3 kablo |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Sipariş İpuçları: |
1. Ölçüm aralığı: Gerekli basınç ölçüm aralığını, yani ölçülecek minimum ve maksimum basınç değerlerini belirleyin. Seçilen difüzyonlu silikon basınç vericisinin ölçüm aralığının uygulamanın gereksinimlerini karşıladığından emin olun.
2. Çıkış sinyali tipi: İstenen çıkış sinyali tipini, örneğin analog sinyal (4-20mA veya 0-10V gibi) veya dijital sinyal (RS485 veya Modbus gibi) belirleyin. Seçtiğiniz vericinin çıkış sinyali tipinin kontrol sisteminiz veya cihazınızla uyumlu olduğundan emin olun.
3. Doğruluk gereksinimleri: Gerekli basınç ölçüm doğruluğunu belirleyin. Farklı uygulamalar farklı doğruluk gereksinimlerine sahip olabilir, uygulamanızın ihtiyaçlarına uygun difüzyonlu silikon basınç vericisini seçin.
4. Sıcaklık aralığı: Seçilen vericinin bu sıcaklık aralığında düzgün çalışabilmesini sağlamak için uygulamanın ortam sıcaklık aralığını göz önünde bulundurun.
5. Ortam uyumluluğu: Ölçülen ortamın özelliklerini, örneğin sıvı veya gaz olup olmadığını anlayın ve seçilen difüzyonlu silikon basınç vericisinin bu ortamla uyumlu olduğundan emin olun.
6. Montaj yöntemi: Vericinin montaj yöntemini, örneğin flanş montajı, dişli montajı veya diğer yöntemleri belirleyin. Seçtiğiniz vericinin kurulum ihtiyaçlarınızı karşıladığından emin olun.
| Sipariş Kılavuzu: | |||||||||
| BP15X | Analog Basınç Vericisi | ||||||||
| Kod | Anahat Yapısı | ||||||||
| 5 | Packard fişi | 6 | Mühürlü Doğrudan Çıkış Kablosu 1.5 metre | ||||||
| 7 | Mini Hirschmann Konnektörü | 8 | Büyük Hirschmann Konnektörü | ||||||
| Ölçüm Aralığı | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa veya MPa |
X: Gerçek Ölçüm Aralığını Gösterir | ||||||||
| Kod | Güç Kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğer | ||||||||
| Kod | Çıkış Sinyali | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri(¢50.4 Flanş) | ||||||||
| Kod | Elektrik Bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Mühürlü Çıkış 1.5 metre | ||||||||
| B4 | Diğer | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Gösterge Basıncı | ||||||||
| A | Mutlak Basınç | ||||||||
| S | Mühürlü Referans Basıncı | ||||||||
SSS:
1. S: Basınç sensörü vericilerinizin özellikleri nelerdir?
C: Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcuttur.
2. S: Özel özellikler özelleştirebilir miyim?
C: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sunuyoruz
3. S: Üretim kapasiteniz nedir?
C: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü vericisi üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını tam olarak karşılayabiliyoruz. Ancak, sorunsuz üretim ve teslimat planlaması sağlamak için satış ekibimizle önceden iletişime geçmeniz önerilir.
4. S: Tipik teslimat süresi nedir?
C: Standart modeller için 5~8 iş günü. Özelleştirilmiş ürünler farklılık gösterebilir.
5. S: Ürünler nasıl fiyatlandırılır? Herhangi bir indirim var mı?
C: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
C: Garanti süremiz sevkiyattan sonra 24 aydır ve satış sonrası ekibimiz sorularınıza 24 saat içinde yanıt verecek, PC ağı üzerinden uzaktan talimat her zaman mevcuttur.
