12-30vdc 316l paslanmaz çelik basınç değiştiricisi hava basınç değiştiricisi
Product Details
| Model numarası.: | BP170 | Güç kaynağı: | 12-30VDC |
|---|---|---|---|
| Çıkış sinyali: | 4-20 MA | Ağırlık: | 0.5KG |
| Ev materyalleri: | 304 SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Taşıma Paketi: | Kartonla Standart İhracat Ambalajı | Kaynağı: | Çin |
| HS kodu: | 9026201090 | Yetenek temini: | 2000 adet/ay |
| yapı tipi: | Dağınık Silikon Basınç Transmitteri | ölçüm ortamı: | gaz veya sıvı |
| Doğruluk derecesi: | 0.25G,0.5G | ||
| Vurgulamak |
316l paslanmaz çelik basınç değiştiricisi,12vdc paslanmaz çelik basınç değiştiricisi,30vdc hava basıncı dönüştürücü |
||
Product Description

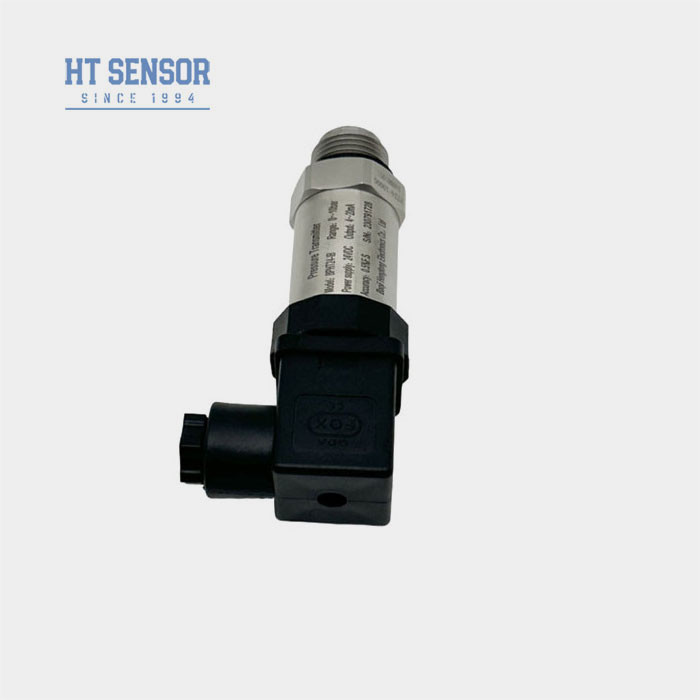

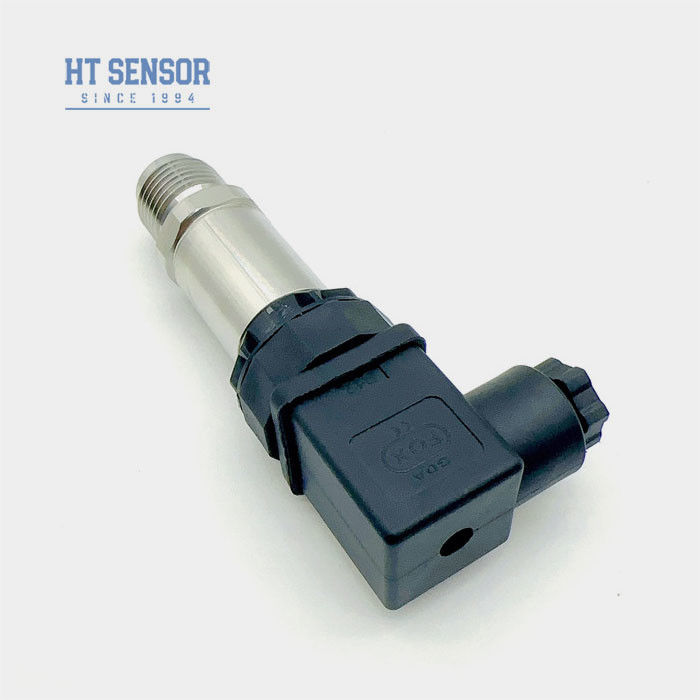

BP170 Basınç Göndericisi
Basınç verici sensörünün giriş:
BP170 basınç verici HT serisi silikon basınç direnci kullanırSinyal ölçüm unsuru olarak yalıtım yağ dolu çekirdek.Devre, paslanmaz çelik bir kabinin içinde bulunur ve sensör sinyaliniÜrün sıkı testlere ve yaşlanmaya maruz kaldı.bileşenler, yarı bitmiş ürünler ve bitmiş ürünler için tarama,istikrarlı ve güvenilir performans sağlamak
Ürün Özellikleri:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2Kompakt ve hafif tasarım
3. sıfır ve tam ölçek ayarlanabilir
4Yüksek hassasiyet, tüm paslanmaz çelik yapısı
5.Düzenlenebilir sıfır ve tam ölçekli
Uygulamalar:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Performans parametreleri | |
| Ölçüm aralığı | 0kPa ~ 10kPa... 10MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.1% FS |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 1 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

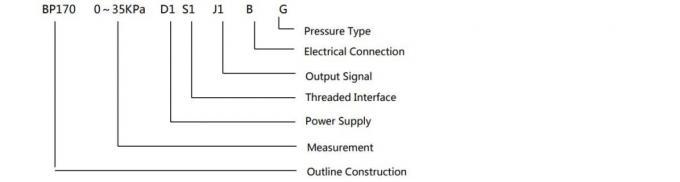

Seçim Örnekleri:
Sipariş ipuçları:
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
| Sipariş rehberi: | |||||||||
| BP170X | Analog basınç verici | ||||||||

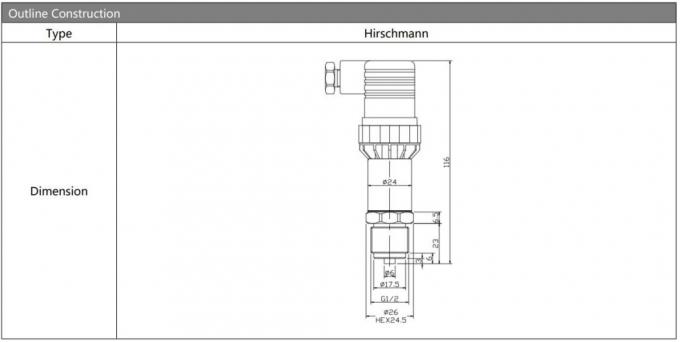

| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

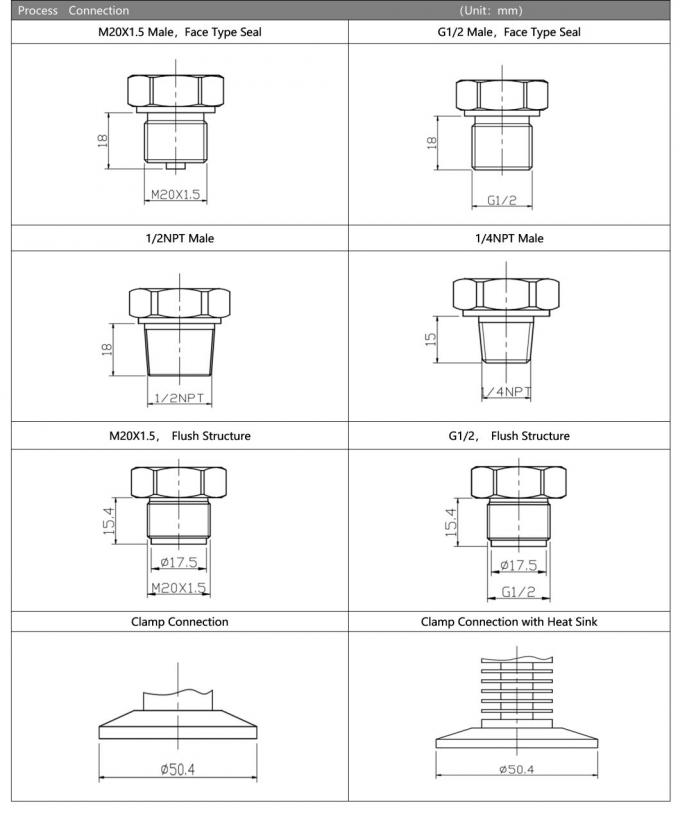

| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||

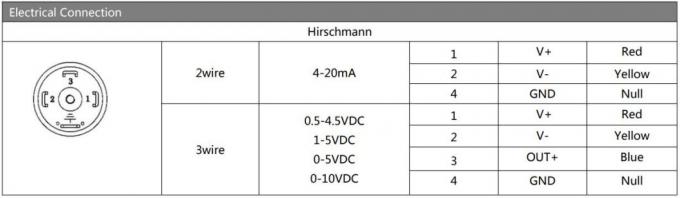

| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
