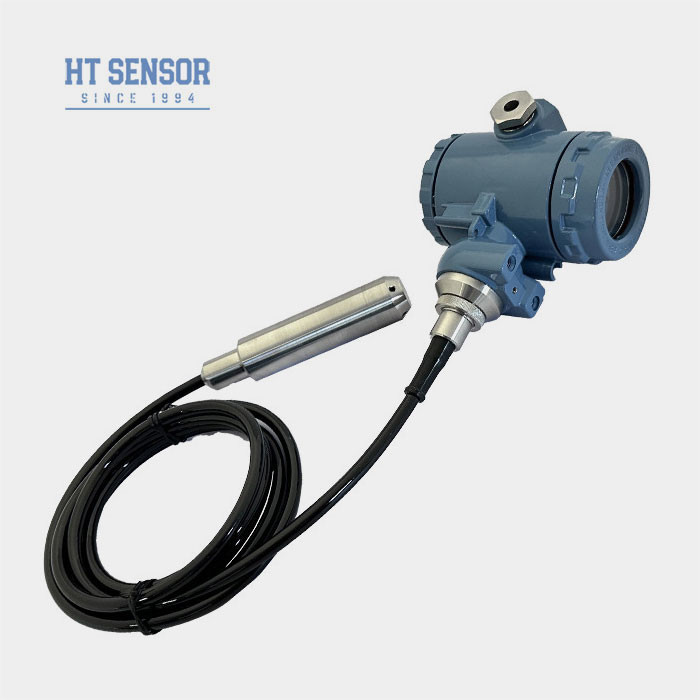

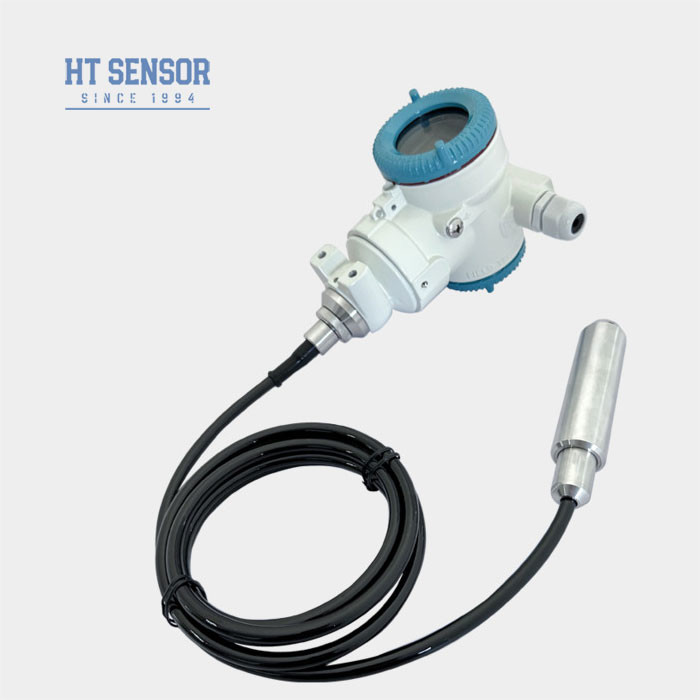

BHZ93420-III Seriler Sıvı Seviye Sensörü 316L Basınç Göndericisi Hart Anlaşması
Product Details
| Model numarası.: | BHZ93420-III | Tasarım: | özelleştirilmiş kabul |
|---|---|---|---|
| kablo: | PE,PU,PTFE | Kesinlik: | 0% 25'lik bir oran.0% 3, % 5 |
| Diyafram Malzemesi: | 316L paslanmaz çelik | Net Ağırlık: | 1.6kg |
| Taşıma Paketi: | Karton | Ticari marka: | HT sensörü |
| Kaynağı: | Shaan Xi | HS kodu: | 90261000 |
| Yetenek temini: | 500-1000 | türü: | Silikon Piezoresistive Tipi |
| Yapı Tasarımı: | Giriş tipi | Ekran tipi: | LED |
| Doğruluk derecesi: | 0.1%,0.25% | Ip derecesi: | IP68 |
| Vurgulamak |
BHZ93420-III Serisi Sıvı Seviye Sensörü,Sıvı seviyesi sensörü 316L,316L Basınç Göndericisi Hart Anlaşması |
||
Product Description
HT BHZ93420-III SERİYALARI HART ANlaşması ile Sıvı Seviye İletişimcisi
BHZ93420III.LSıvı seviyeTKurtarıcı.
Giriş:
BHZ93420-III yerleştirme tipi akıllı sıvı seviye verici, yüksek hassasiyetle donatılmıştır Sinyal ölçüm unsuru olarak piezoresistif silikon basınç sensörü, sıvı seviyesine doğrudan orantılı olan statik basıncı ölçer.Gönderen dijital sinyal iletimini ve iki yönlü iletişimi elde etmek için HART iletişim protokolünü kullanır.
LED/LCD ekran giriş sıvı seviyesi vericisi, sıvı seviyesi değeri, alarm durumu, çalışma durumu, ünite anahtarı ve yapılandırma parametreleri dahil olmak üzere fonksiyonlarla kaplanmış olmalıdır.böylece kullanıcılar sezgisel olarak anlayabilir ve sıvı seviye vericiyi kullanabilir
Ürün Özellikleri:
- HART iletişim protokolü çıkışı, görüntüleme yeteneği ile
- Yüksek doğruluk ve mükemmel kararlılık
- Patlama geçirmezliği: ExiaIICT6
- Yüksek koruma seviyesi, IP68
- PE, PTFT, PU kabloları mevcut
- Müşterilerin çeşitli ihtiyaçlarına hizmet veren çoklu yapılar
- 316LSS ile uyumludur, korozif olmayan sıvılar
- Çöplük su, endüstriyel ve belediye suyu, su tankları, kuyular, nehirler, deniz suyu, göller vb. gibi çeşitli uygulamalarda su seviyelerinin izlenmesi
- Dizel, yakıt ve diğer yağ tanklarının seviyelerini izlemek
Performans parametreleri:
| Ölçüm aralığı | 10m... 400mH2O. |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | ≤ 2X nominal aralığı |
| Doğruluk @ 25°C | ±0,1% (Genel) ±0,2% (En fazla) |
| Tekrarlanabilirlik | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Uzun vadeli istikrar | ±0.15% F.S/yıl (Max.) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Karşılama sıcaklığı | 0-50°C (0-1m. 0-2m); 0-70°C |
| Çalışma sıcaklığı | -20~80°C |
| Depolama sıcaklığı | -30~100°C |
| titreşim | 10g,55Hz 2kHz |
| Şok | 100 g |
| Konut malzemeleri | Alüminyum döküm, paslanmaz çelik 1Cr18Ni9Ti |
| Diyafram malzemesi | 316L paslanmaz çelik |
| İzolasyon Direnci | 100MΩ@100VDC |
| Patlama geçirmez sınıflandırma | ExiaIICT6 |
| Koruma derecesi | IP68 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~1.6Kg (kable olmadan) |
| Kablo malzemesi | Polietilen, poliüretan, PTFE kablosu |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| Hart ile 4 ′′ 20 mA | 15 ̊30VDC | 2 tel |

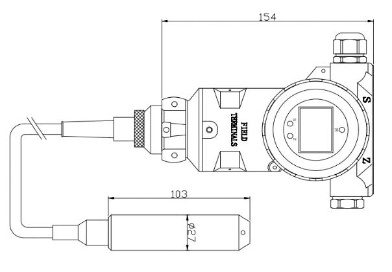

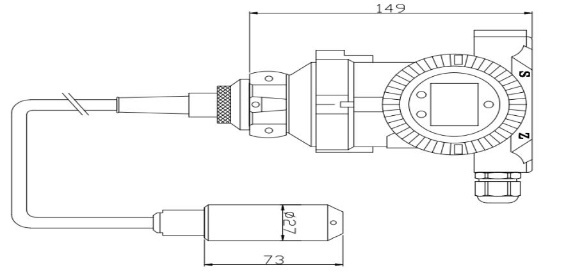

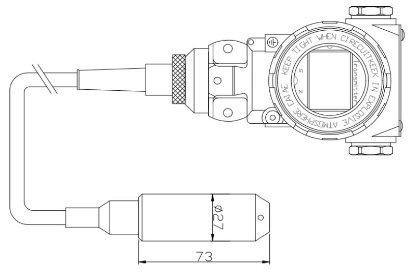

| Çizelge İnşaatı | |
| 2088 |
|
| 3051A | |
| 3051 | |
| Elektrik bağlantısı | ||||
|
4-20mA (HART) |
1 | V+ | Kırmızı |
| 2 | V- | Sarı | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Kırmızı |
| 2 | V- | Sarı | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Kırmızı |
| 2 | V- | Sarı | ||
| 3 | GND | |||
| 4 | NC | |||
| Seçim Örnekleri |
Sipariş ipuçları:
1Lütfen ölçülen ortamın seçim sırasında onunla temas eden ürün bileşenleriyle uyumlu olduğundan emin olun.
2Ölçülen ortamın yoğunluğu belirtilmelidir.
3Güçlü elektromanyetik veya radyo frekanslı müdahale için lütfen şirketimize detayları verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların şimşek koruma cihazlarını tesiste kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.

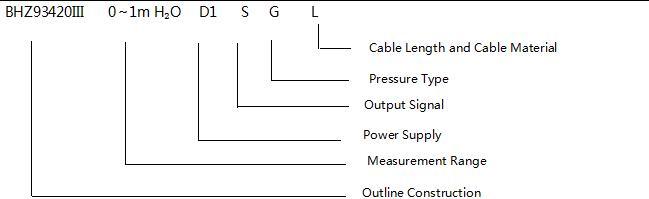

RehberSırası:
| BHZ93420 | Kod | Çizelge İnşaatı | ||||||||
| III. | Akıllı sıvı seviyesi verici | |||||||||
| Ölçüm aralığı | 0~10m...400m | |||||||||
| Kod | Güç kaynağı | |||||||||
| D1 | 24VDC | |||||||||
| Kod | Çıkış sinyali | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCileHSanat | |||||||
| Kod | Elektrik bağlantısı | |||||||||
| B4 | 2088 ile gösterme | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Kod | Basınç Tipi | |||||||||
| G | Basınç ölçümü | |||||||||
| A | Mutlak Baskı | |||||||||
| S | Sıfırlanmış referans basıncı | |||||||||
| Kod | Kablo malzemesi | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
