Model NO.: | BH93420-3051 | Power: | 24VDC |
---|---|---|---|
Output: | 4-20mA With display | Cable: | PE,PU,PTFE |
Doğruluk: | ≤ 0,5% F.S. | Diaphragm Material: | 316L Stainess Steel |
Ticari marka: | HT sensörü | Origin: | Shaan Xi |
HS kodu: | 90261000 | Type: | Submersible water level transmitter sensor |
Vurgulamak: | LCD Ekran Su Seviyesi Sensörü 24VDC,LED Ekran Su Seviyesi Sensörü 24VDC,24VDC Denizaltı Seviyesi Göndericisi |

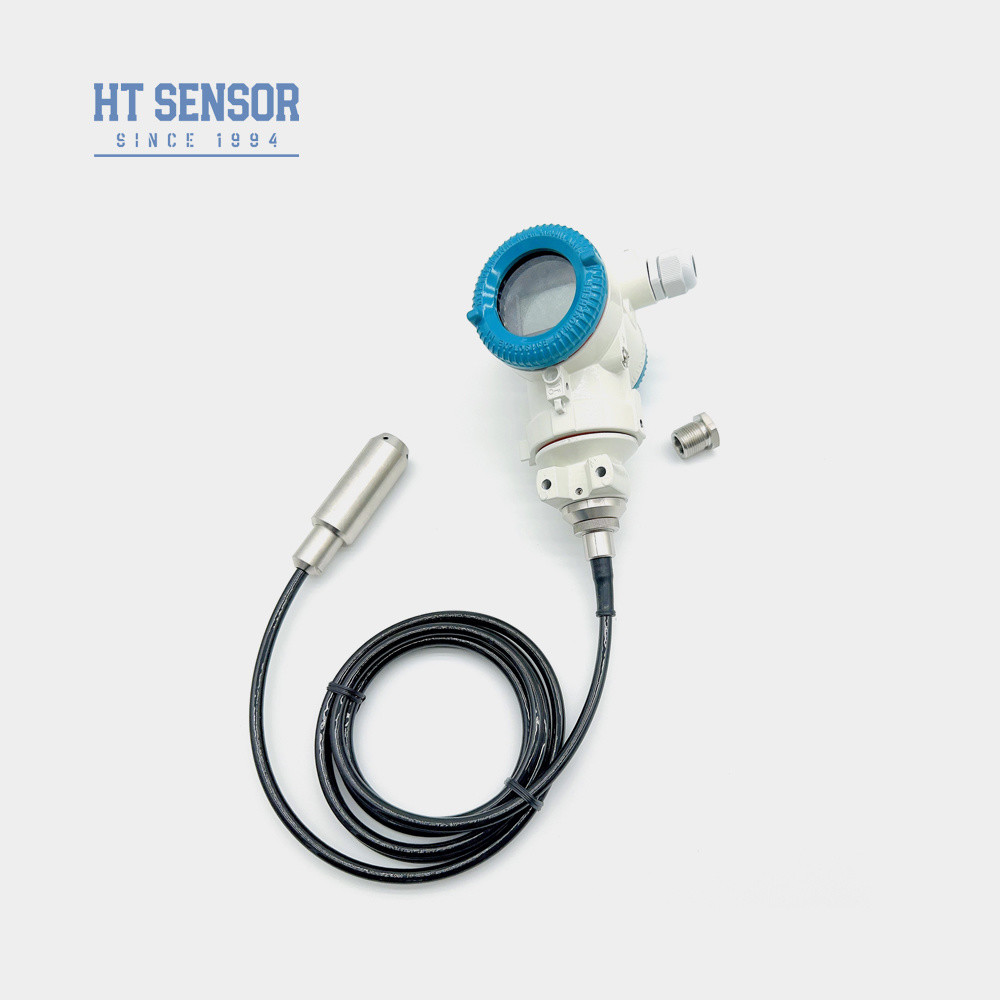

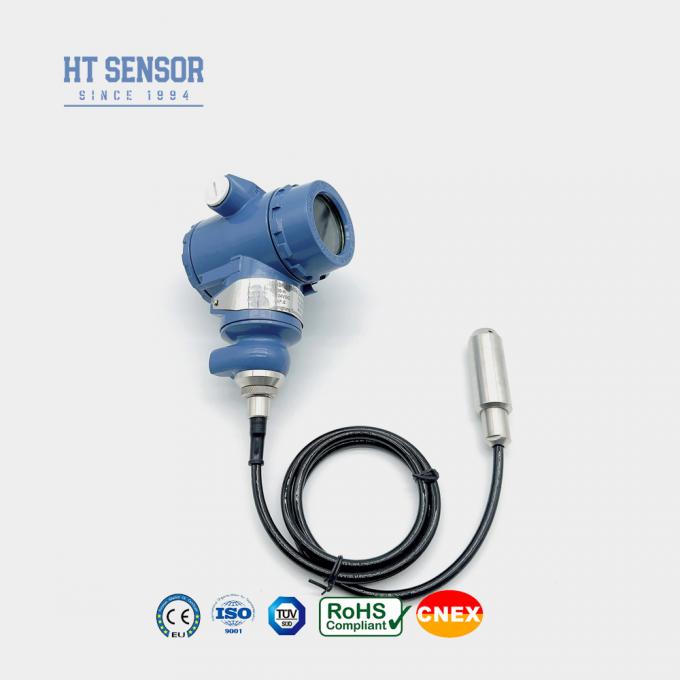

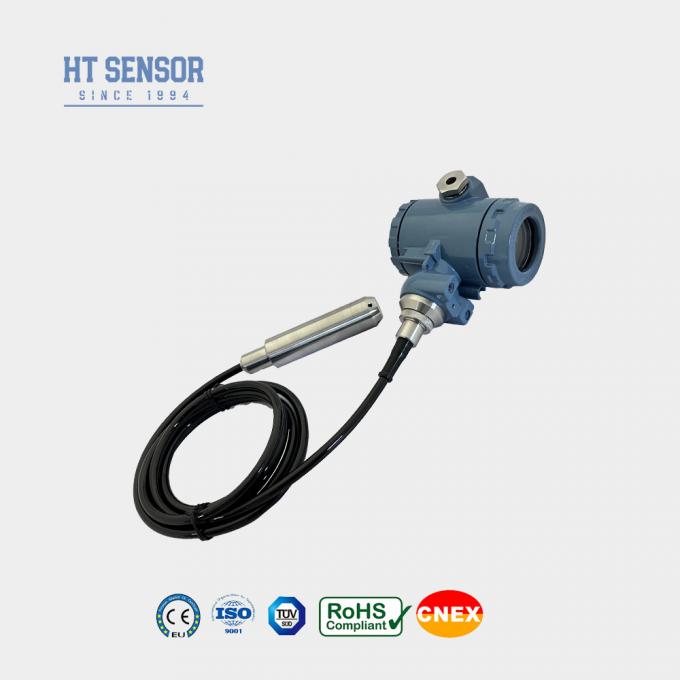

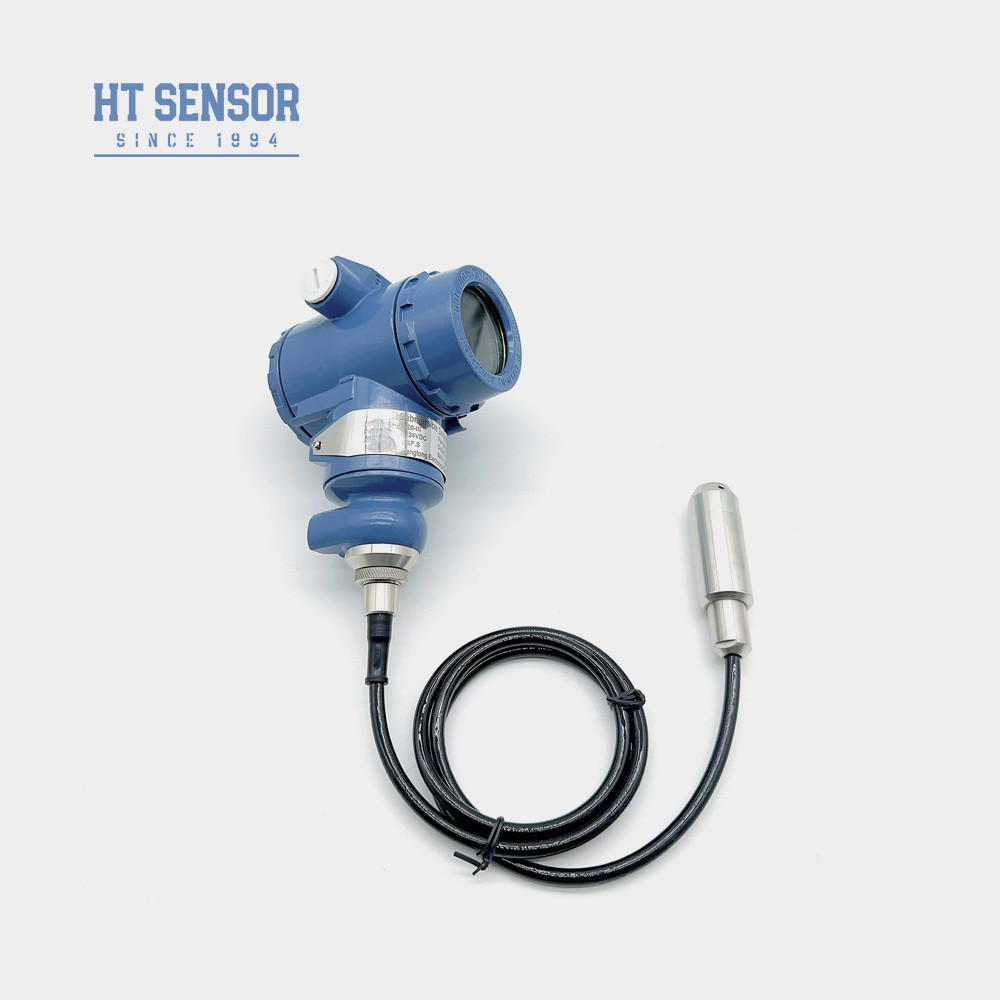

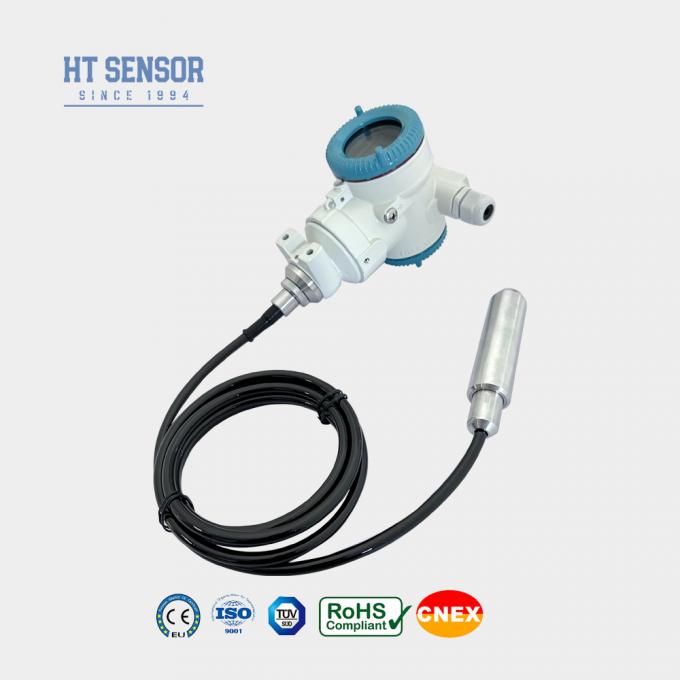

BH93420-3051 WAter seviyeTRansmitter sensörü
Su seviyesini ileten sensörün kullanımı:
BH93420-3051 su seviyesi verici, sinyal ölçüm unsuru olarak yüksek hassasiyetli piezoresistif yayılmış silikon basınç sensörü ile donatılmıştır.Sıvı seviyesini ölçmek için hidrostatik ilkesini kullanmak basınç sensörünün önemli bir uygulamasıdırSıvı seviye sensörü sıvı seviyesinin yüksekliğini çıkış için elektrik sinyali şeklinde dönüştürür.Veriler toplayıcı veya profesyonel ekran, seviye yüksekliğini çıkarmak için.
Performans parametreleri Su seviyesini ileten sensör | |
Ölçüm aralığı | 0~10m...400m |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | ≤ 2X nominal aralığı |
Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
Tekrarlanabilirlik | ±0,03% (Tipik) ±0,05% FS (Max.) |
Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Uzun vadeli istikrar | ±0.15% F.S/yıl (Max.) |
Sıfır Sıcaklık Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
Span Sıcaklığı Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
Karşılama sıcaklığı | 0-50oC (0-1m) . 0-2m); 0-70oC |
Çalışma sıcaklığı | -20~80oC |
Depolama sıcaklığı | -30~100oC |
titreşim | 10g,55Hz ~ 2kHz |
Şok | 100 g |
Konut malzemeleri | Alüminyum döküm, l1Cr18Ni9Ti |
Diyafram malzemesi | 316L paslanmaz çelik |
İzolasyon Direnci | >=100MΩ@100VDC |
Patlama geçirmez sınıflandırma | ExiaIICT6 |
Koruma derecesi | IP68 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~1.5Kg (siz) kablo) |
Kablo malzemesi | Polietilen, poliüretan, PTFE kablosu |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 15 ~ 30VDC | 2/3/4 tel |
RS485 İletişim Protokolü | 4 Kablo |

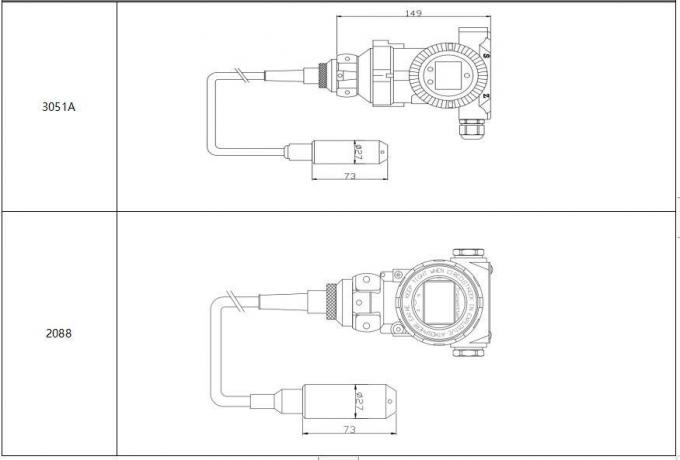

Çizelge İnşaatı |

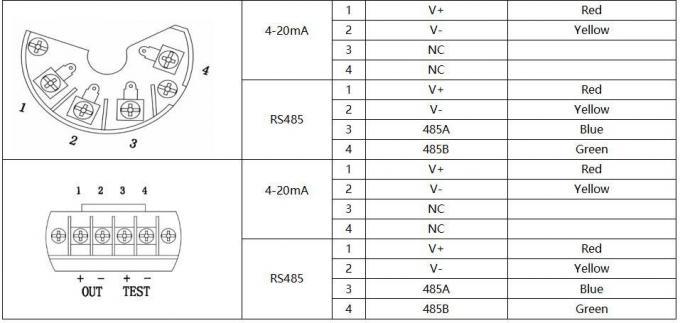

Elektrik bağlantısı |

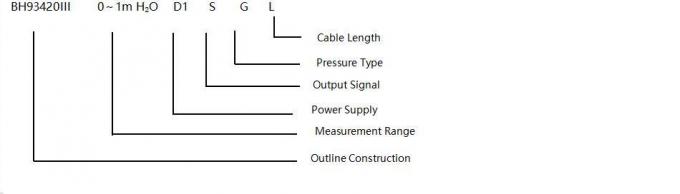

Seçim Örnekleri |
Sipariş ipuçları |
1Seçim sırasında, lütfen test ortamının onunla temas eden ürün parçalarıyla uyumlu olduğundan emin olun.
2Varsayılan ortam su ve yoğunluk1000kg/m3Eğer ölçüm ortamı farklı yoğunluklara sahip diğer sıvılar veya su ise, daha doğru ölçüm için ölçüm ortamının yoğunluğu sağlanmalıdır.
3Güçlü elektromanyetik veya RF müdahale için lütfen şirketimize detaylı bilgi verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
Düzen Rehber | ||||||||||
BH93420 | Kod | Çizelge İnşaatı | ||||||||
III. | Sıvı seviyesi verici 2088 kafesli | |||||||||
Ölçüm aralığı | 0~10m...400mH2O | |||||||||
Kod | Güç kaynağı | |||||||||
D1 | 24VDC | |||||||||
Kod | Çıkış sinyali | |||||||||
S1 | 4 ~ 20mADC | S2 | RS485 | |||||||
Kod | Elektrik bağlantısı | |||||||||
B5 | 2088 ile gösterme | |||||||||
B6 | 3051A | |||||||||
Kod | Basınç Tipi | |||||||||
G | Basınç ölçümü | |||||||||
A | Mutlak Baskı | |||||||||
S | Sıfırlanmış referans basıncı | |||||||||
Kod | Malzeme | |||||||||
01 | 304 paslanmaz çelik | |||||||||
02 | 316L paslanmaz çelik | |||||||||
Kod | Kablo malzemesi | |||||||||
C1 | PE | |||||||||
C2 | PU | |||||||||
C3 | PTFE |
