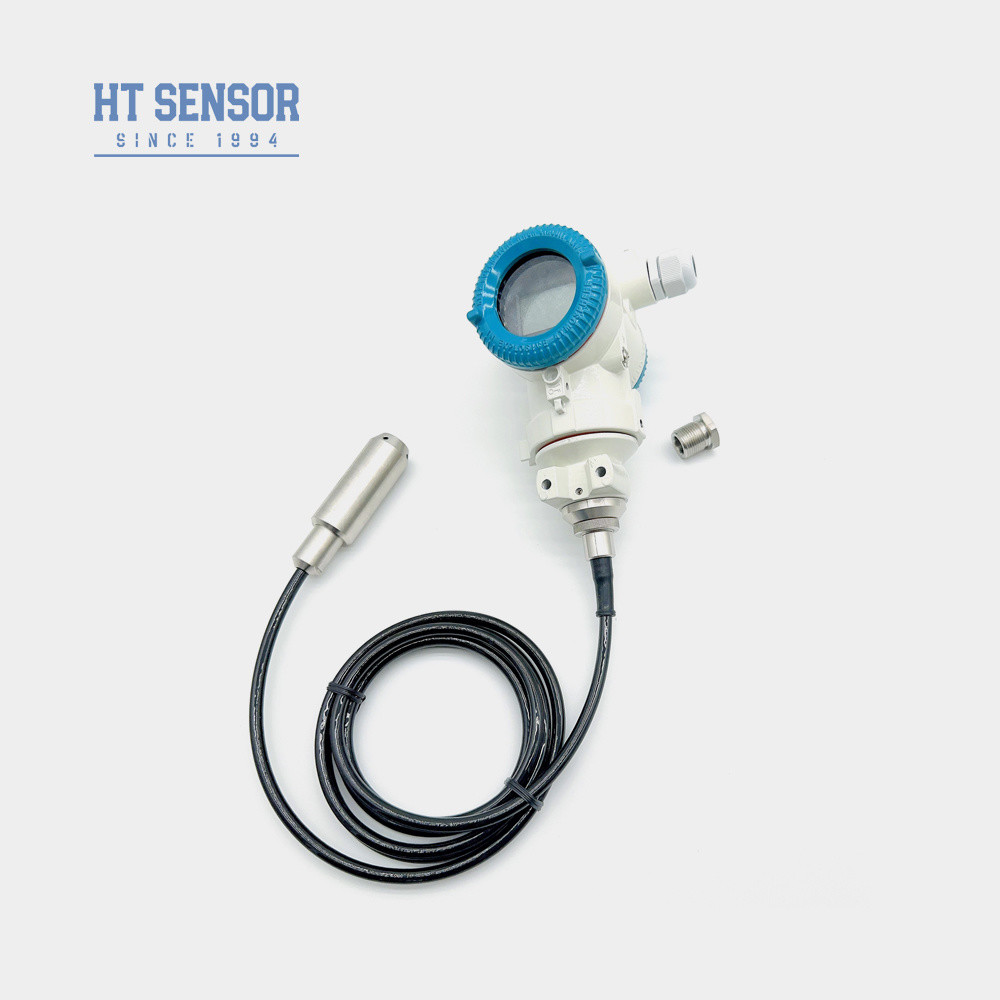

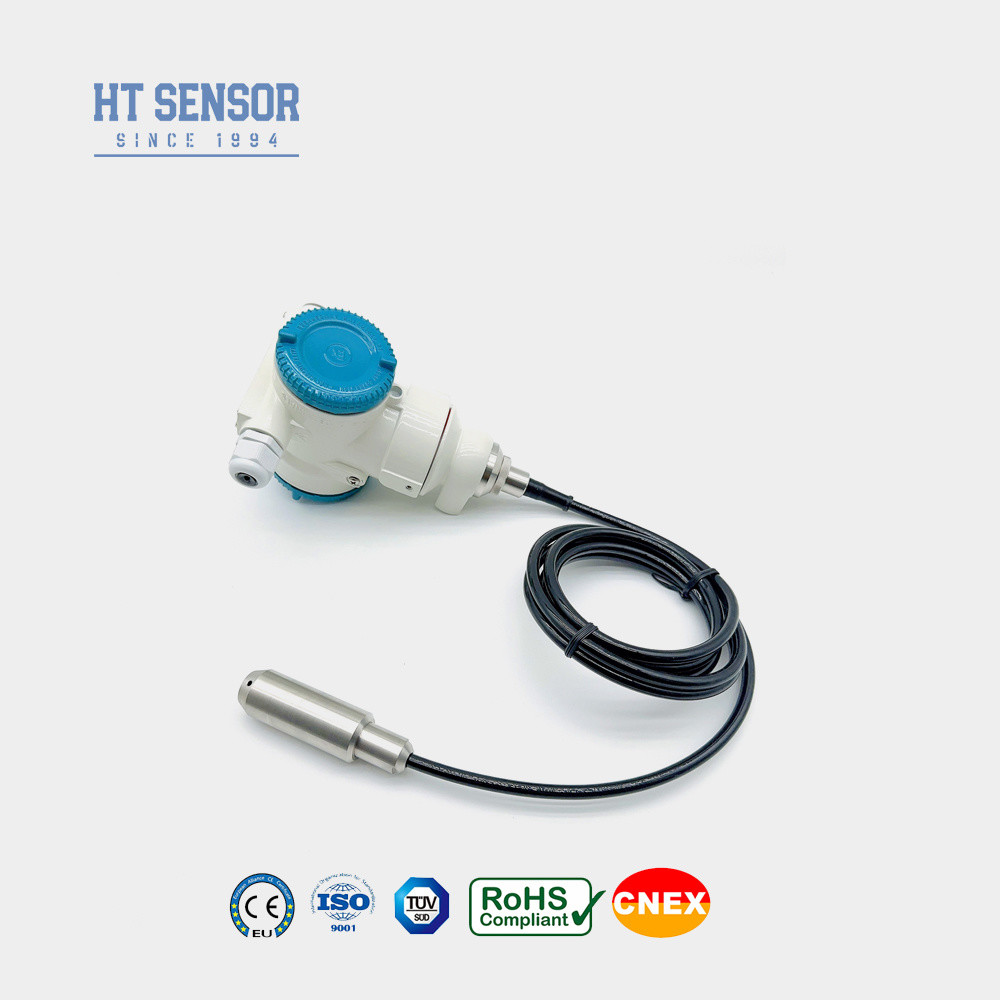

BH93420-3051AWAter seviyeTKurtarıcı.
Su seviyesini aktarıcı ölçümünün tanıtımı:
BH93420-3051A su seviyesi vericisinin kompakt bir yapısı, basit ayarlama ve esnek montajı kullanıcıların kolayca kullanmasını sağlar.0 ~ 10mA ve diğer standart sinyal çıkış modları ihtiyaçlarına göre kullanıcı tarafından seçilebilir.
Sıvı seviyesini ölçmek için hidrostatik ilkesini kullanmak basınç sensörlerinin önemli bir uygulamasıdır.Ortada bir havalandırma tüpü ve özel mühürleme teknolojisi ile özel kablo sensörün su geçirmezliği sağlamak, ve ölçümün yüksek hassasiyetini ve yüksek istikrarını sağlamak için referans basınç odasının çevresel basınçla iletişim kurmasını sağlar.
Ürün ÖzellikleriSu seviyesini ileten ölçüm cihazı:
- Bölünmüş tip tasarım, yeryüzünde kablolama ve kalibrasyonu kolaylaştırır.
- LED LCD ekranı.
- Patlama geçirmezlik derecesi: ExiaIICT6.
- Yüksek koruma: IP68.
- Kablo: PE,PU.PTFE.
BaşvurularSu seviyesini ileten ölçüm cihazı:
- 316LSS ile uyumlu, korozif olmayan sıvılar.
- Çöplük, endüstriyel gibi çeşitli uygulamalarda su seviyelerinin izlenmesive belediye suyu, su tankları, kuyular, nehirler, deniz suyu, göller vb.
- Dizel, yakıt ve diğer yağ tanklarının seviyelerini izlemek.
| Performans parametreleriSu seviyesini ileten ölçüm cihazı |
| Ölçüm aralığı |
0~10m...400mH2O |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
≤ 2X nominal aralığı |
| Doğruluk @ 25oC |
±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik |
±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz |
± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar |
±0.15% F.S/yıl (Max.) |
| Sıfır Sıcaklık Değişimi |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Sıcaklığı Değişimi |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Karşılama sıcaklığı |
0-50oC (0-1m) . 0-2m); 0-70oC |
| Çalışma sıcaklığı |
-20~80oC |
| Depolama sıcaklığı |
-30~100oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Şok |
100 g |
| Konut malzemeleri |
Alüminyum döküm, l1Cr18Ni9Ti |
| Diyafram malzemesi |
316L paslanmaz çelik |
| İzolasyon Direnci |
>=100MΩ@100VDC |
| Patlama geçirmez sınıflandırma |
ExiaIICT6 |
| Koruma derecesi |
IP68 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~1.5Kg (siz) kablo) |
| Kablo malzemesi |
Polietilen, poliüretan, PTFE kablosu |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
15 ~ 30VDC |
2/3/4 tel |
| RS485 İletişim Protokolü |
|
4 Kablo |
1Lütfen ölçülen ortamın seçim sırasında onunla temas eden ürün bileşenleriyle uyumlu olduğundan emin olun.
2Ölçülen ortamın yoğunluğu belirtilmelidir.
3Güçlü elektromanyetik veya radyo frekanslı müdahale için lütfen şirketimize detayları verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
| Düzen Rehber |
| BH93420 |
Kod |
Çizelge İnşaatı |
| |
III. |
Sıvı seviyesi verici 2088 kafesli |
| |
|
Ölçüm aralığı |
0~10m...400mH2O |
| |
|
|
Kod |
Güç kaynağı |
| |
|
|
D1 |
24VDC |
| |
|
|
|
Kod |
Çıkış sinyali |
| |
|
|
|
S1 |
4 ~ 20mADC |
S2 |
RS485 |
| |
|
|
|
|
Kod |
Elektrik bağlantısı |
| |
|
|
|
|
B5 |
2088 ile gösterme |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Kod |
Basınç Tipi |
| |
|
|
|
|
|
G |
Basınç ölçümü |
| |
|
|
|
|
|
A |
Mutlak Baskı |
| |
|
|
|
|
|
S |
Sıfırlanmış referans basıncı |
| |
|
|
|
|
|
|
Kod |
Malzeme |
| |
|
|
|
|
|
|
01 |
304 paslanmaz çelik |
| |
|
|
|
|
|
|
02 |
316L paslanmaz çelik |
| |
|
|
|
|
|
|
|
Kod |
Kablo malzemesi |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
