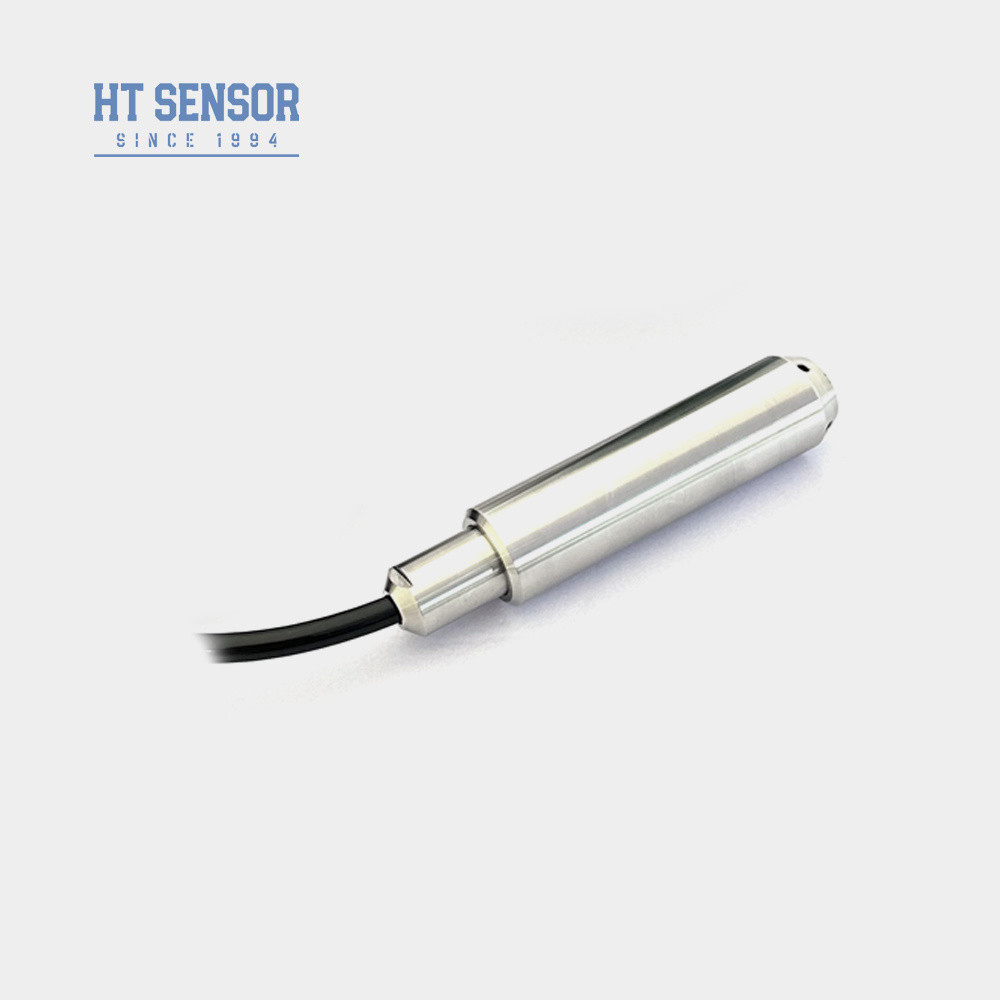

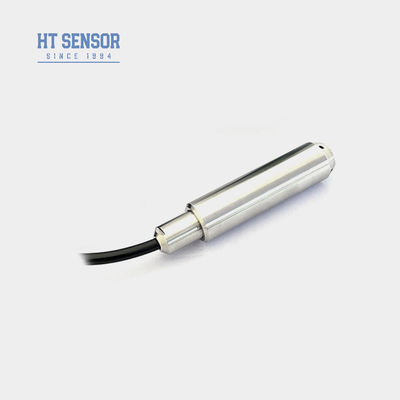

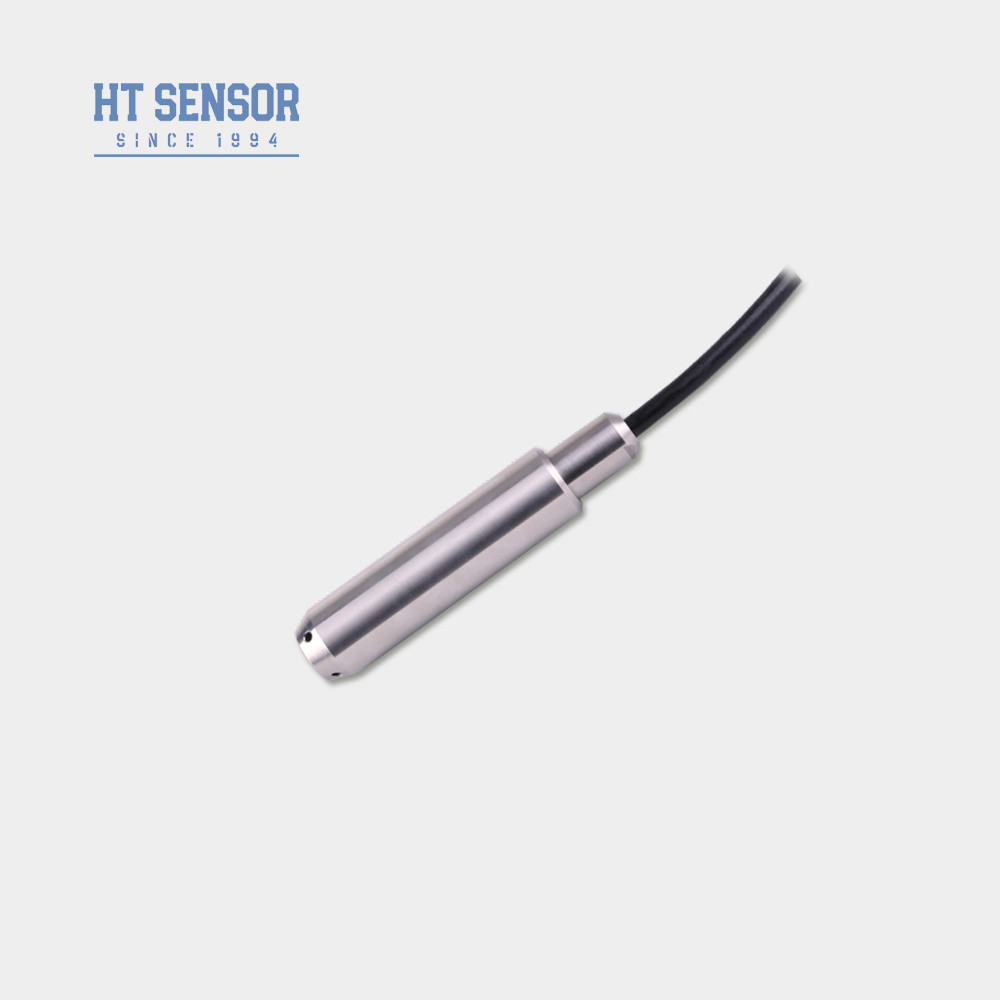

BH93420Ben...WAter seviyesensör
Sıvı seviye vericisi:
BH93420-I tip sıvı seviyesi sensörü, 316L paslanmaz çelik dalgalanmış diafragmanın sıvı parçasıdır.Sıvı seviye vericisi basınç vericisi teknolojisinin uzantısı ve gelişimidir., farklı yüksekliklerde farklı ağırlıkta sıvı tarafından üretilen basınç arasındaki doğrusal ilişki ilkesine göre,haciminin doğru ölçümünü ve aktarımını elde etmek için, su, yağ ve pastanın sıvı yüksekliği ve ağırlığı.
Ürün ÖzellikleriSıvı seviye verici:
1Tam paslanmaz çelik koruma, çeşitli test ortamları için uygundur
2Denizleme türü sonda ölçümü, kolay montaj
3Çeşitli çıkış sinyali seçenekleri
4Patlama geçirmez işareti: ExiaIICT6
5Yüksek koruma oranı: IP68
6PE veya PU kablosu
BaşvurularSıvı seviye verici:
1316LSS ile uyumludur, koroziv olmayan sıvılar
2Çöplük su, endüstriyel ve belediye suyu, su tankları, kuyular, nehirler, deniz suyu, göller vb. gibi çeşitli uygulamalarda su seviyelerinin izlenmesi
3Dizel ve yakıt tanklarında yakıt seviyelerinin ölçümü
| Performans parametreleri Sıvı seviye verici |
| Ölçüm aralığı |
0~10m...400m |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
≤ 2X nominal aralığı |
| Doğruluk @ 25oC |
±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik |
± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Histeriz |
±0,03% (Tipik) ±0,05% FS (Max.) |
| Uzun vadeli istikrar |
± 0.2% F.S/yıl (Max.) |
| Sıfır Sıcaklık Değişimi |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Span Sıcaklığı Değişimi |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Karşılama sıcaklığı |
0-50oC (0-1m. 0-2m ); 0-70oC |
| Çalışma sıcaklığı |
-20~80oC |
| Depolama sıcaklığı |
-30~100oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
1Cr18Ni9Ti |
| Diyafram malzemesi |
316L paslanmaz çelik |
| İzolasyon Direnci |
>=100MΩ@100VDC |
| Patlama geçirmez sınıflandırma |
ExiaIICT6 |
| Koruma derecesi |
IP67, IP68 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~0.3Kg (kablosuz) |
| Kablo malzemesi |
Polietilen, Poliüretan |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4~20mA |
12~30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| RS485 İletişim Protokolü |
3.6~30V / pil |
4 tel |
1Seçim sırasında, lütfen test ortamının onunla temas eden ürün parçalarıyla uyumlu olduğundan emin olun.
2Sıvının yüksekliğinin ölçülmesi gerekiyorsa, lütfen ölçülen ortamın yoğunluğunu belirtin.
3Güçlü elektromanyetik veya RF müdahale için lütfen şirketimize detaylı bilgi verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
| Düzen Rehber |
| BH93420 |
Kod |
Çizelge İnşaatı |
| |
Ben... |
Basınç verici |
| |
Ölçüm aralığı |
0~10m...400m |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
| |
Kod |
Malzeme |
| 01 |
304 paslanmaz çelik |
| 02 |
316L paslanmaz çelik |
| |
Kod |
Kablo malzemesi |
| C1 |
PE |
| C2 |
PU |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç algılayıcı verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
