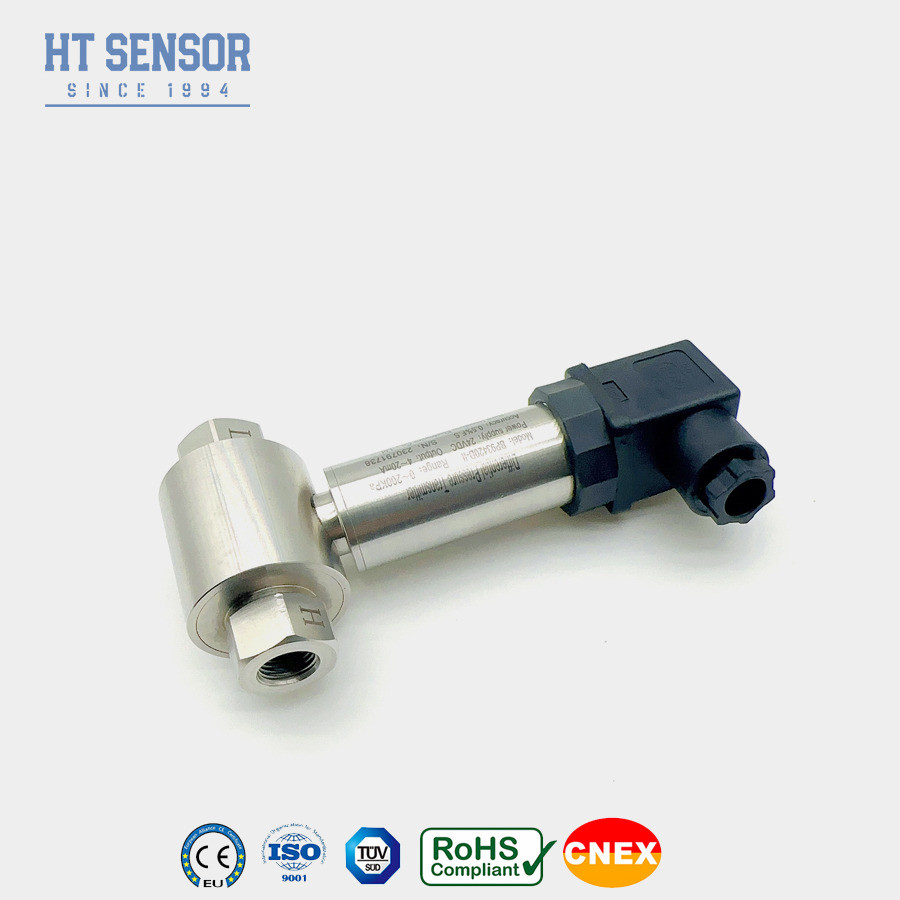

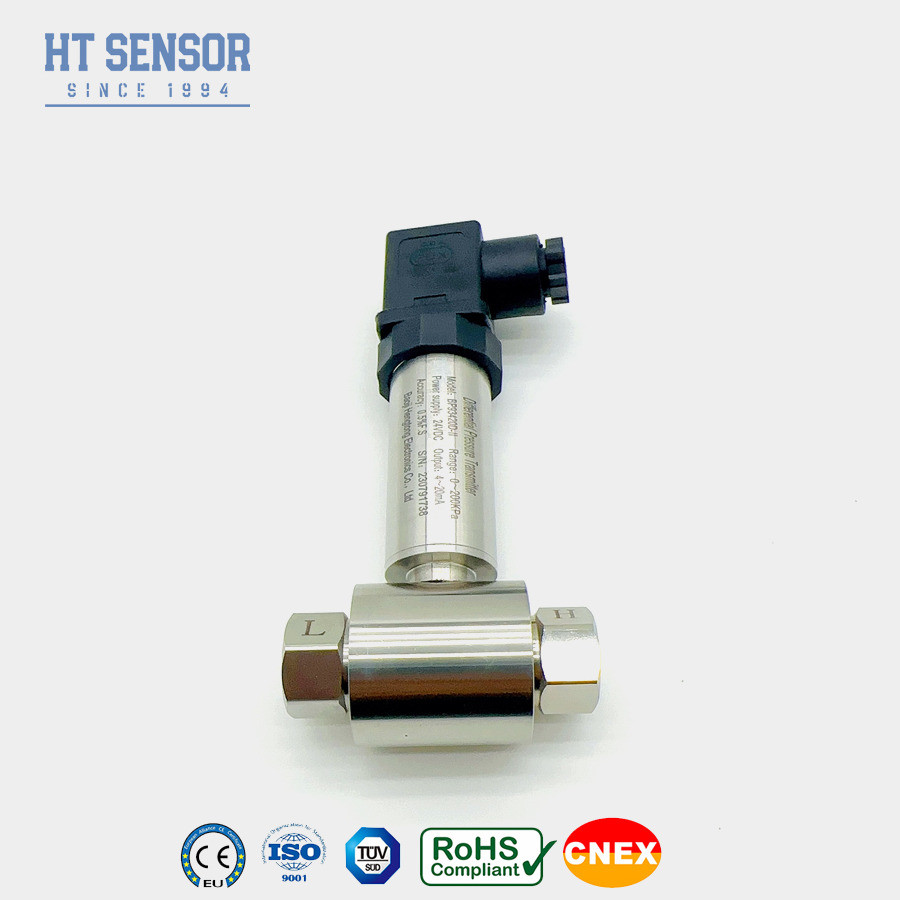

Difüz Silikon Diferansiyel Basınç Göndericisi Piezo-resistif Basınç Göndericisi
Ürün Detayları
| Model numarası.: | BP93420DII | Özel: | Özel |
|---|---|---|---|
| Koruma derecesi: | IP65 | Ağırlık: | ~ 0,45 kg |
| Basınç Algılama: | NOVA sensör ölçeği | Taşıma Paketi: | Kartonla Standart İhracat Ambalajı |
| Kaynağı: | Baoji, Çin | HS kodu: | 9026201090 |
| türü: | Diferansiyel basınç iletici | ölçüm ortamı: | gaz veya sıvı |
| Basınç aralığı: | 0-10kpa...~2MPa | ||
| Vurgulamak |
Difüz Silikon Diferansiyel Basınç Göndericisi,Farklı basınç iletici piezoresistif,Difüz Silikon Piezoresistive Basınç Göndericisi |
||
Ürün Açıklaması
Piezoresistif Difüzyon Silikon Farklı Basınç Göndericisi
BP93420DIIDFarklıPResureTKurtarıcı.
Farklı basınç vericiyi tanıtacağım:
BP93420DII diferansiyel basınç vericisi, piezoresistif bir difüzyon silikon sensörü kullanır.İç kapalı silikon yağı hassas çipine aktarılır., hassas yonga ölçülen ortamla doğrudan temas etmez. Ölçülen ortamın farklı basıncı sensörün her iki ucundaki dalgalı diyaframlara etki ettiğinde,Sensör çipindeki Wheatstone köprüsünden çıkan çıkış sinyali, diferansiyel basınçla iyi bir doğrusal ilişki gösterirYüksek hassasiyet çıkışı, iyi dinamik yanıt, yüksek ölçüm doğruluğu, iyi istikrar, miniatürleştirilmesi kolay,Ama sıcaklıktan etkilenmesi kolaydır., 1kpa'dan fazla ölçülebilir orta menzilli sensörler için ilk seçimdir.
Farklı basınç verici, su veya yağ gibi birçok gazın veya sıvının farklı basıncını ölçmek için tasarlanmıştır.en fazla izin verilen statik basınç + 40bar, en küçük standart diferansiyel basınç ölçüm aralığı zaten 0 ila 0. + 50 mbar'dır.
Ürün ÖzellikleriFarklı basınç verici:
1Göndericinin paslanmaz çelik yapısal tasarımı, kompakt ve kurulumu kolay hale getirir.
2Sıkı bir sıcaklık telafi ve yaşlanma taramasına tabi tutulur, böylece istikrarlı ve güvenilir performans sağlar.
3Elektriksel arayüz, bir plug-in veya doğrudan kablolama seçeneği olarak seçilebilir.
BaşvurularFarklı basınç verici:
1Çeşitli gazların veya sıvıların basınç farkını ölçmek için uygundur.Petrol, kimyasal, enerji ve
Hidroloji.
2Petrol, kimyasal,metallürji, enerji üretimi ve hidroloji
3.Boru hatları ve fırın odaları için basınç ölçümü
| Performans parametreleri | |
| Ölçüm aralığı | 0-10KPa...~2MPa |
| Basınç Tipi | Farklı Baskı |
| Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
| Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Karşılama sıcaklığı | 0-50oC ((0-10KPa, 0-20KPa) ,0-70oC,-10-70oC |
| Çalışma sıcaklığı | -30oC~80oC |
| Depolama sıcaklığı | -40oC~100oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
| Koruma derecesi | IP65 |
| Ağırlık | ~ 0,45 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 Kablo |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| Sipariş ipuçları |
2Güvenilir çalışmayı sağlamak için, ölçüm noktası ve verici arasında üç valfli bir koleksiyon kurulması önerilir.Göndericinin pozitif ve negatif basınç odalarına yavaş ve eşit basınç uygulanmasını sağlamak.
3Kurulum sırasında, kurulum konumunun ürüne etkisini en aza indirmek için, basınç arayüzlerinin her iki ucunda yatay olarak yerleştirilmesi önerilir.
4. güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik müdahale veya radyo frekansı müdahale gibi özel gereksinimler için,Lütfen şirketimizi bilgilendirin ve bu gereksinimleri siparişte belirtin.
| Düzen Rehber | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| DII | Farklı basınç verici | |||||||
| Ölçüm aralığı | 0-10KPa...~2MPa | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 erkek | |||||||
| J3 | G1/4 erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| D | Farklı Baskı | |||||||
