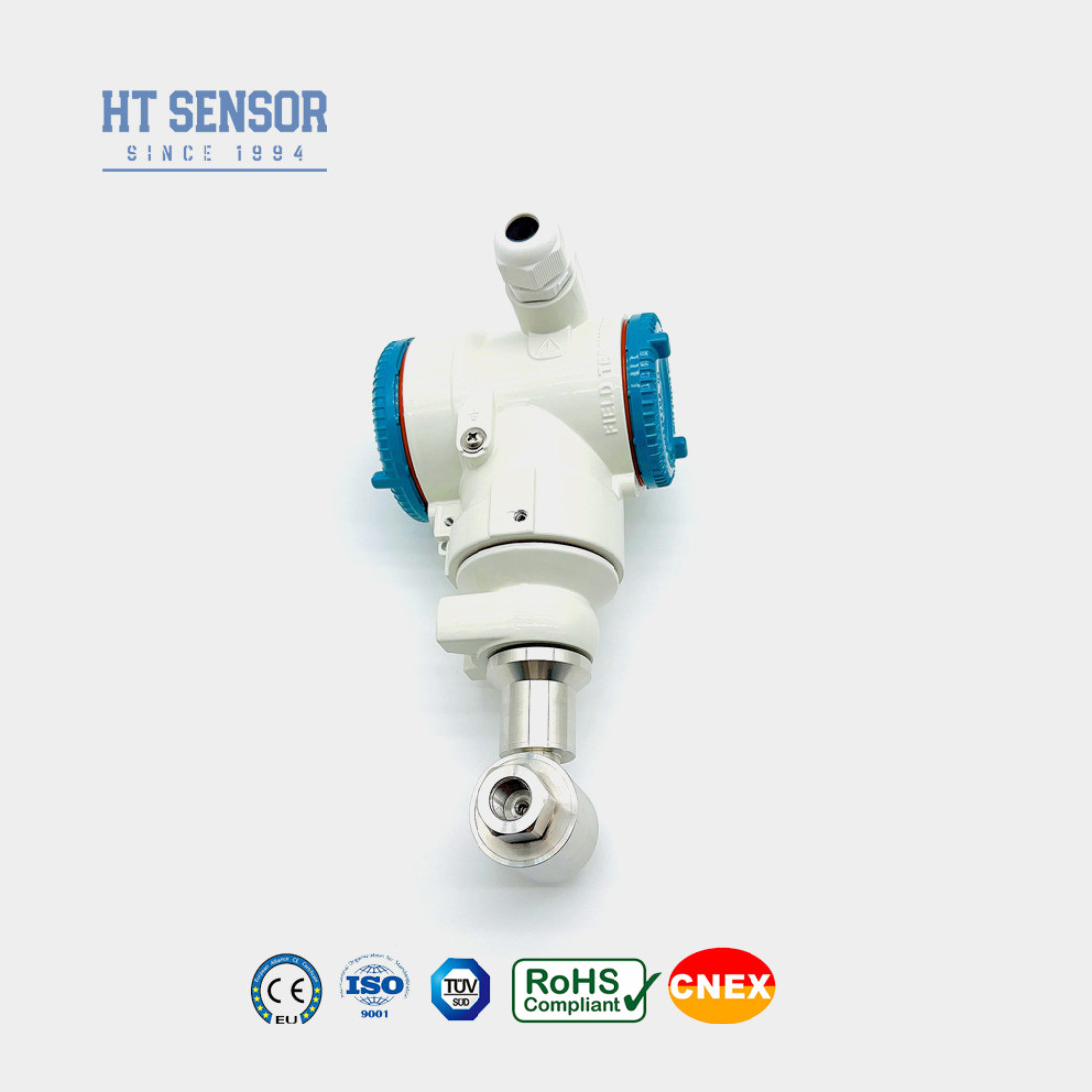

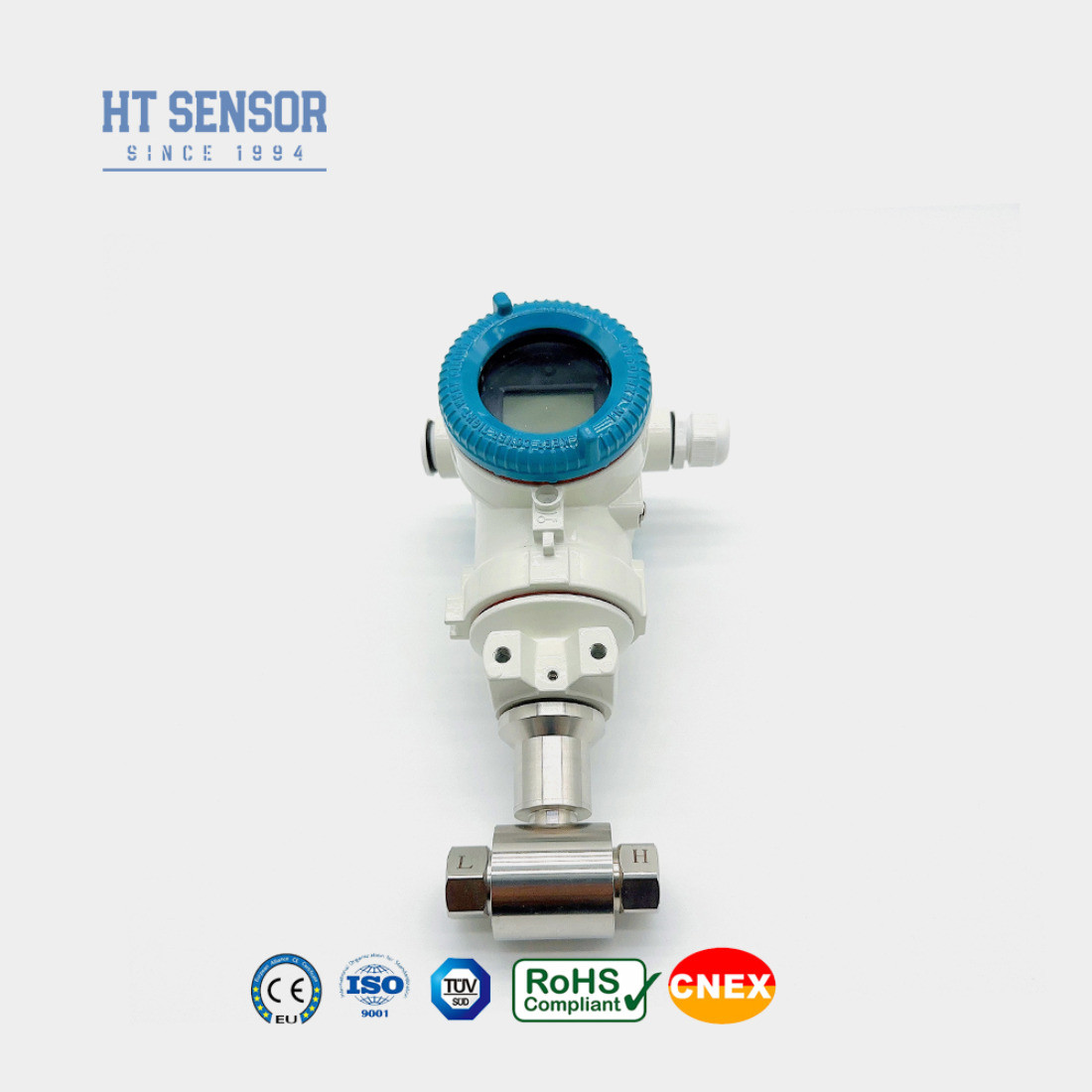

Alüminyum Konut Dp Basınç Göndericisi Yüksek hassasiyetli Farklı Basınç Değiştiricisi
Product Details
| Model numarası.: | BP93420D-III | Özel: | Özel |
|---|---|---|---|
| Maksimum aralık: | 2Mpa | Çıkış: | 4-20 MA |
| Minimum Aralık: | 10kPa | Basınç tipi: | Diferansiyel basınç |
| Taşıma Paketi: | Kartonla Standart İhracat Ambalajı | Spesifikasyon: | 10kpa~2Mpa |
| HS kodu: | 9026201090 | türü: | Diferansiyel basınç iletici |
| ölçüm ortamı: | gaz veya sıvı | Doğruluk derecesi: | 0% 25, % 0,5.0%3 |
| Vurgulamak |
Alüminyum Konut Dp Basınç Göndericisi,Dp Basınç Göndericisi Yüksek hassasiyet,Yüksek hassasiyetli diferansiyel basınç dönüştürücü |
||
Product Description
BP93420DIII diferansiyel basınç vericisi, piyezoresistif bir silikon sensörü kullanır. Ölçülen ortamın diferansiyel basıncı sensörün her iki ucundaki dalgalanmış diafragmaları etkilediğinden,algılayıcı çip üzerindeki Wheatstone köprüsü, diferansiyel basınçla mükemmel doğrusallık gösteren bir çıkış sinyali üretirBu, diferansiyel basıncın hassas ölçümüne olanak tanır. İletici, çeşitli gaz ve sıvı uygulamalarında diferansiyel basınç ölçümleri yapmak için idealdir.Özellikle petrol gibi endüstrilerde., boru hattı tesisatları için kimyasal.
1Paslanmaz çelik yapı tasarımı, kompakt ve kurulumu kolay hale getirir
2Sıkı bir sıcaklık tazminatına ve yaşlanma taramasına maruz kalır.
1Çeşitli gazların veya sıvıların basınç farkını ölçmek için uygundur.
Petrol, kimyasal, enerji ve hidroloji gibi endüstrilerin boru hatları.
2Petrol, kimyasal,
metallürji, enerji üretimi ve hidroloji
3Boru hatları ve fırın odaları için basınç ölçümü
| Ölçüm aralığı | 0-10KPa...~2MPa |
| Basınç Tipi | Farklı Baskı |
| Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
| Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Karşılama sıcaklığı | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Çalışma sıcaklığı | -30°C~80°C |
| Depolama sıcaklığı | -40°C~100°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304 paslanmaz çelik, dökme alüminyum |
| Diyafram malzemesi | 316L Paslanmaz çelik |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
| Koruma derecesi | IP65 |
| Ağırlık | ~1,4kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ′′20mA | 15 ̊30VDC | İki/Üç/Dört Tel |
| Hart ile 4 ′′ 20 mA | İki tel. | |
| RS485 İletişim Protokolü | Dört tel |
Sipariş ipuçları:
1, sıcaklık telafi, yayılmış silikon basınç sensörü yarı iletken, yarı iletken güçlü sıcaklık özelliklerine sahiptir, sıcaklık telafi yok,ölçüm hatası nispeten büyük olabilir.
2, yayılmış silikon basınç algılayıcı algılama diyaframı sadece birkaç on metre kalınlığında, dokunmayın.
3, güç kaynağı voltajı istikrarlı olmak için, sensör aslında bir köprüdür, güç kaynağı voltaj dalgalanması köprü çıkış değişikliklerine neden olur ve ölçüm doğruluğunu etkiler.
4, nominal voltaj içinde kullanılacaksa, aşırı voltaj sensör hasarına neden olur.
5Çıkış sonu kısa devreye girmiyor.
Sipariş Rehberi
| BP93420 | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| DIII | Farklı basınç verici | |||||||
| Ölçüm aralığı | 0-10KPa...~2MPa | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ¢20mADC | S2 | Hart'la birlikte 4'20mADC | |||||
| S3 | RS485 | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 erkek | |||||||
| J3 | G1/4 erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| D | Farklı Baskı | |||||||
