4-20mA Flush Diyafram Basınç Dönüştürücüsü 100MPa Silikon Diyafram Basınç Sensörü
Product Details
| Model numarası.: | BPHT24 | Özel: | Özel |
|---|---|---|---|
| Koruma derecesi: | IP65 | Ağırlık: | ~ 0,3 kg |
| Ev materyalleri: | 316L veya 304SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Taşıma Paketi: | Kartonla Standart İhracat Ambalajı | Spesifikasyon: | Silikon basınç sensörü |
| Kaynağı: | Baoji, Çin | HS kodu: | 9026201090 |
| yapı tipi: | Dağınık Silikon Basınç Transmitteri | ölçüm ortamı: | Hava ve Sıvı |
| Doğruluk derecesi: | %0,5 | Basınç aralığı: | -100kpa...0kpa ~10kpa...100MPa |
| Vurgulamak |
4-20mA Akış Diyafragma Basınç Değiştiricisi,100MPa'lık diafragma basınç dönüştürücü,100MPa Silikon Diyafram Basınç Algılayıcı |
||
Product Description

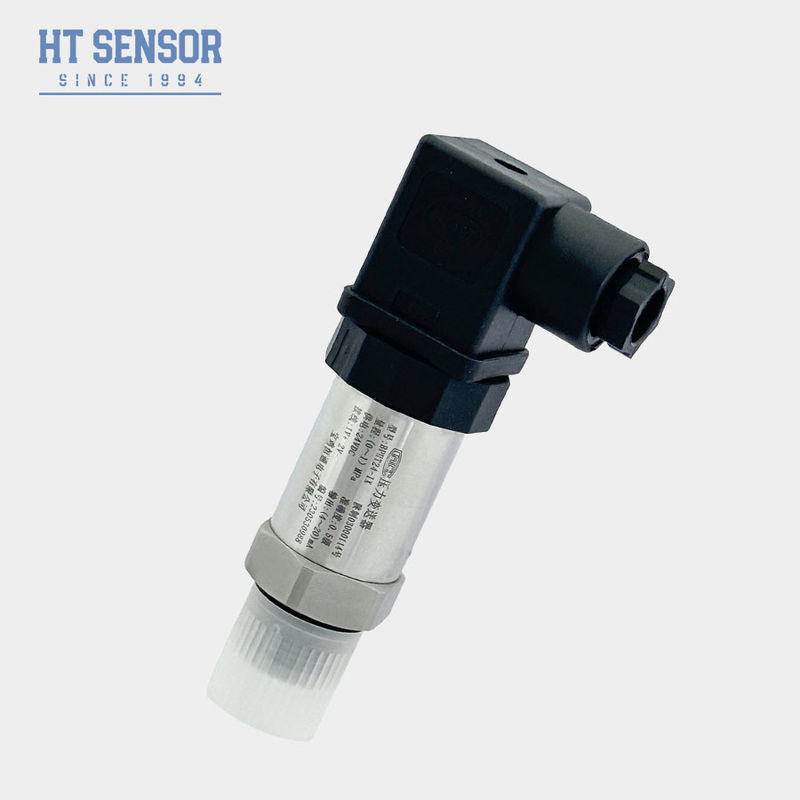

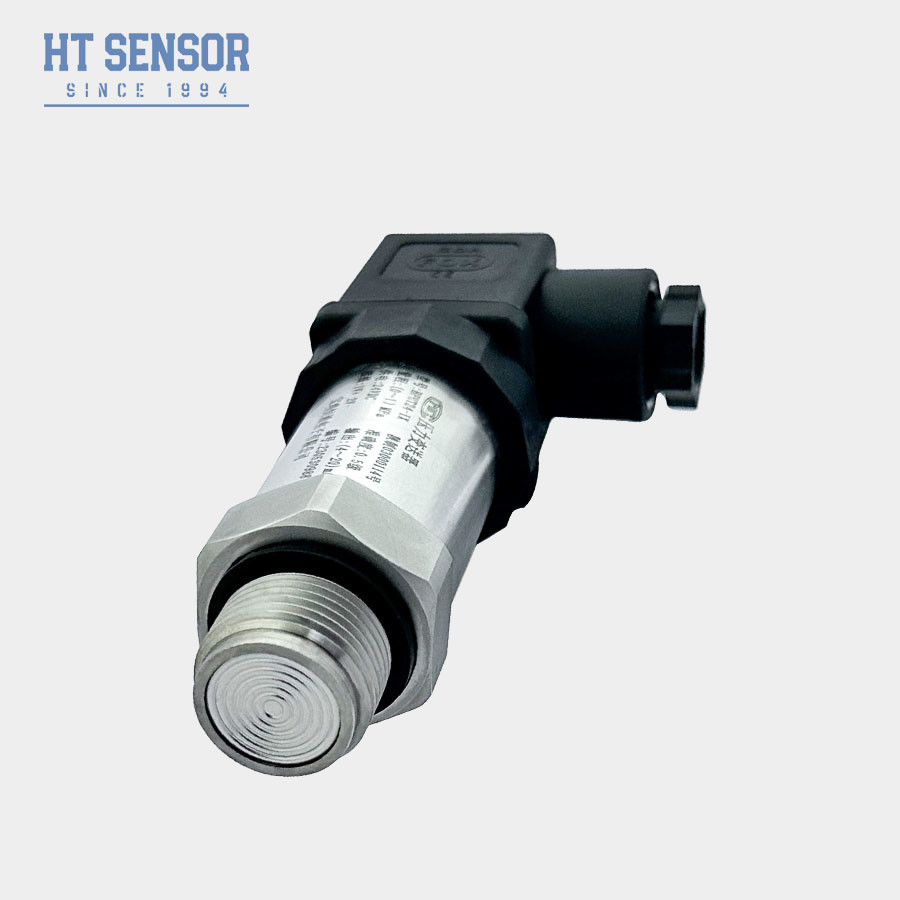

BPHT24 4-20mA akış diyafram basınç algılayıcı
BPHT24 PResureTKurtarıcı.
Giriş:
BPHT24 4-20mA akıcı diyafram basınç sensörü, piezoresistif etkiye dayanır.Silikon filmi küçük bir deformasyon geçirecektir.Silikon filminin direnç değerinin değişimini ölçerek, ölçülen ortamın basıncı doğru bir şekilde hesaplanabilir.Gelişmiş mikro bilgisayar teknolojisini benimsiyor ve otomatik sıcaklık telafi ve doğrusal düzeltme işlevlerine sahiptirBu, sıcaklığın çevresel sıcaklık değişikliklerine göre otomatik olarak telafi edilebileceği ve ölçümün doğruluğunu artırabileceği anlamına gelir.doğrusal düzeltme fonksiyonu ile, çıkış sinyali ölçümün doğruluğunu ve istikrarını daha da artırmak için düzeltilebilir.
- Çeşitli basınç arayüzleri seçenekleri
- Orta ölçeklemeyi önlemek için hijyenik uygulamalar için tasarlanmıştır
- Tam olarak paslanmaz çelik yapısı ile yüksek doğruluk
- Temizlenmesi kolay.
- 316L ile koroziv olmayan gazları ve sıvıları ölçmek için uygundur
- Çevre koruma ve kimyasal endüstriler için idealdir
- Denizcilik ve havacılık endüstrilerinde kullanılır
- Tıbbi, biyofarmasötik ve gıda hijyeninde kullanılmak için uygundurendüstriler.
| Performans parametreleri | |
| Ölçüm aralığı | 0 ~ 35Kpa... ~35MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | ≤1.5 katı nominal aralık |
| Doğruluk @ 25oC | ±0%25 (Tipik) ±0.5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ±0%1 F.S/Yıl(Tipik) ±0.2% F.S/Yıl(En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((> 100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | -20-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Eski db IIC T6 Gb |
| Koruma derecesi | Ben...P65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.25Kilo |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
| Seçim Örnekleri |
| Sipariş ipuçları |
1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.

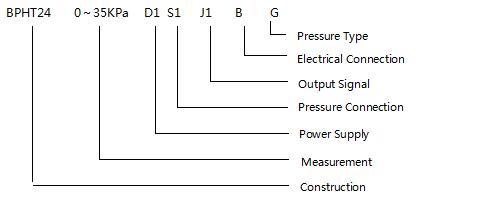

| Düzen Rehber | ||||||||
| BPHT24 | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IX | Basınç Göndericisi | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Ölçüm aralığı | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

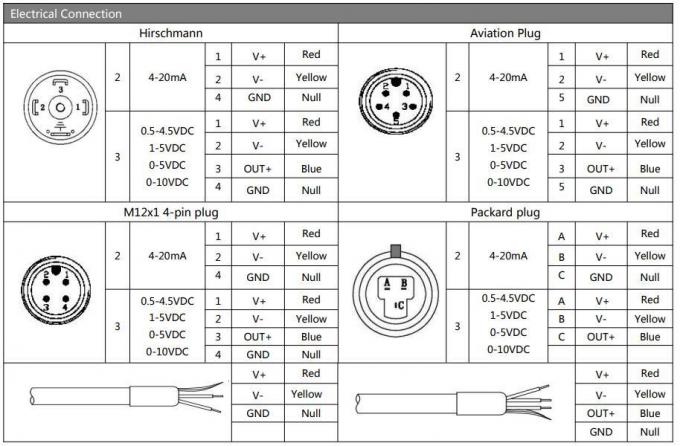

| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
