316L Diffused Silicon Pressure Sensor Clamp Diyafram Basınç Göndericisi
Product Details
| Model numarası.: | BP93420-IQ | Özel: | Özel |
|---|---|---|---|
| Koruma derecesi: | IP65 | Ev materyalleri: | 316L |
| Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Taşıma Paketi: | Kartonla Standart İhracat Ambalajı |
| Spesifikasyon: | Silikon basınç sensörü | Ticari marka: | HT sensörü |
| Kaynağı: | Baoji, Çin | HS kodu: | 9026209090 |
| Yetenek temini: | 2000 adet/ay | ölçüm ortamı: | gaz veya sıvı |
| Doğruluk derecesi: | %0,5 | Basınç aralığı: | -100kPa...0kPa ~35kPa...3.5MPa |
| Ip derecesi: | IP65 | Örnekler: | <i>US$ 48/Piece 1 Piece(Min.Order) |</i> <b>48 ABD Doları / Adet 1 Adet (Min.Sipariş) |</b> <i>Reque |
| Vurgulamak |
316L Difüzyon Silikon Basınç Sensörü,Yayılmış silikon basınç algılayıcı sıkıştırıcı,316L Klem Diyafram Basınç Göndericisi |
||
Product Description

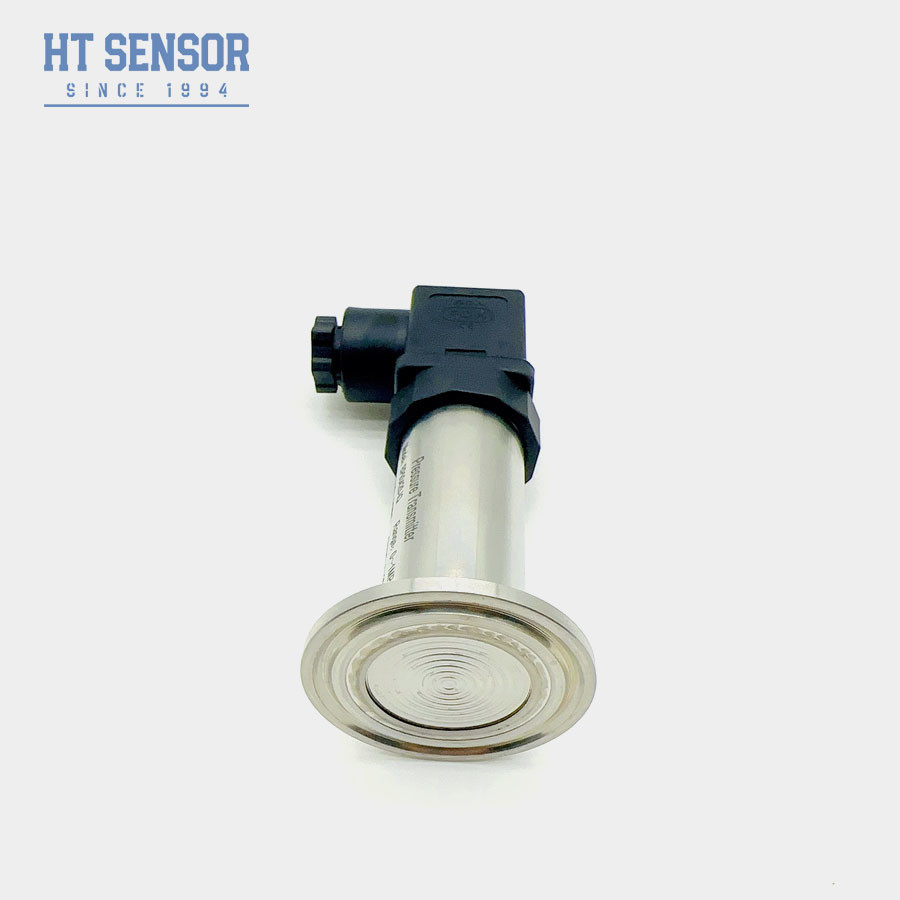

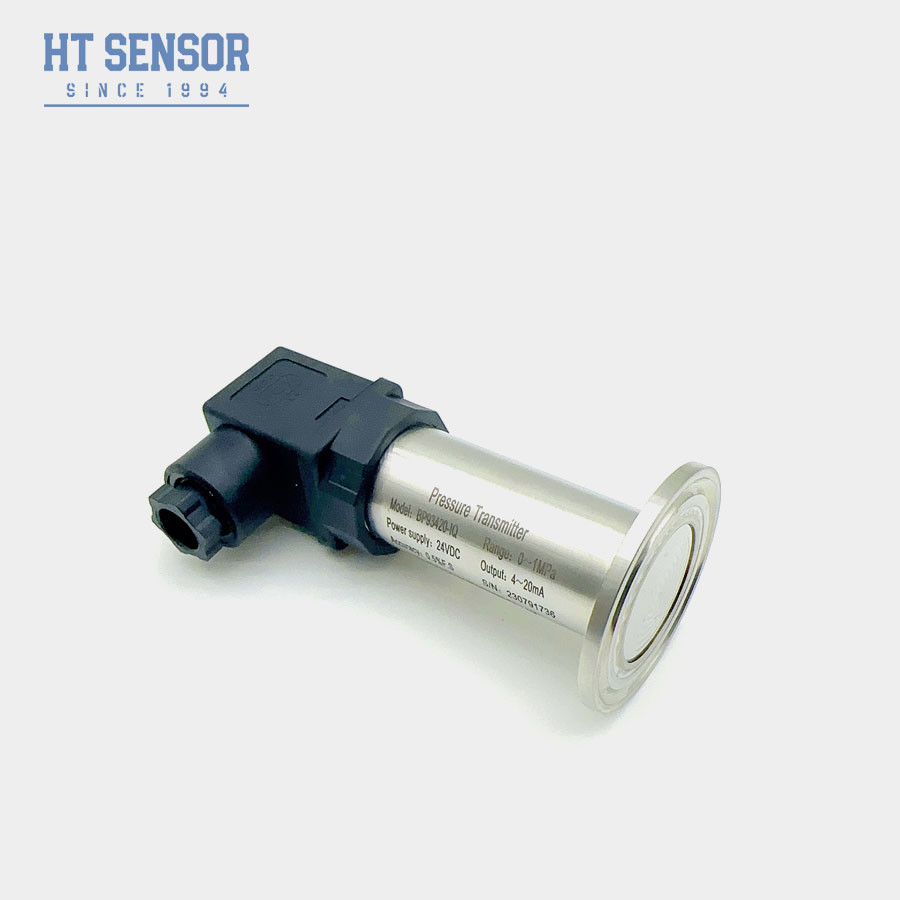

HT Difüz Silikon Basınç Direnci Klem Diyafram Basınç Göndericisi
BP93420-IQ basınç verici
Giriş:
BP93420-IQ basınç vericisi sinyal ölçüm unsuru olarak HT serisi silikon basınç direnci izolasyon yağ dolu çekirdeği kullanır.Diyafram ve işlem bağlantısı ile doğrudan kaynak, işlem bağlantısı ile ölçüm diyaframı arasındaki kesin bağlantıları sağlar.Tüm ürün, istikrarlı ve güvenilir performans sağlamak ve kristalleşen ortamlardan kaynaklanan basınç deliği tıkanma sorununu etkili bir şekilde önlemek için sıkı testlere tabi tutuldu.
Ürün Özellikleri:
1. Difüzyonlu Silikon Klip Diyafram Basınç Göndericisi
2. Yüksek hassasiyet ölçümü
3. Çoklu Ölçüm Aralıkları
4. Çoklu Çıkış Sinyalı Türleri
5Yüksek koruma sınıfı
6Geniş çalışma sıcaklık aralığı
7. Yüksek Aşırı Yükleme Kapasitesi
8Hızlı yanıt süresi.
9Çoklu kurulum yöntemleri
10Çoklu Sertifikalar.
Uygulamalar:
1. 316L ile koroziv olmayan gazları ve sıvıları ölçmek için uygundur
2. tıbbi, biyofarmasötik ve gıda hijyen endüstrileri steril işleme
3Kağıt ve kimyasal endüstrilerinde, ayrıca kanalizasyon suyu seviyesi ve içecek kutuları basınç ölçümleri için kullanılır Hidrolik ve pnevmatik kontrol sistemleri için uygundur
| Performans parametreleri | |
| Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ≤0,1% FS |
| Histeriz | ≤0,1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0,2kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Sipariş ipuçları |
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.

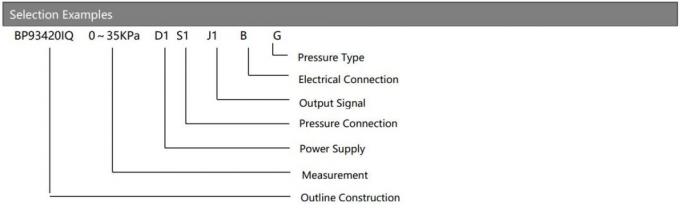

| Sipariş Rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

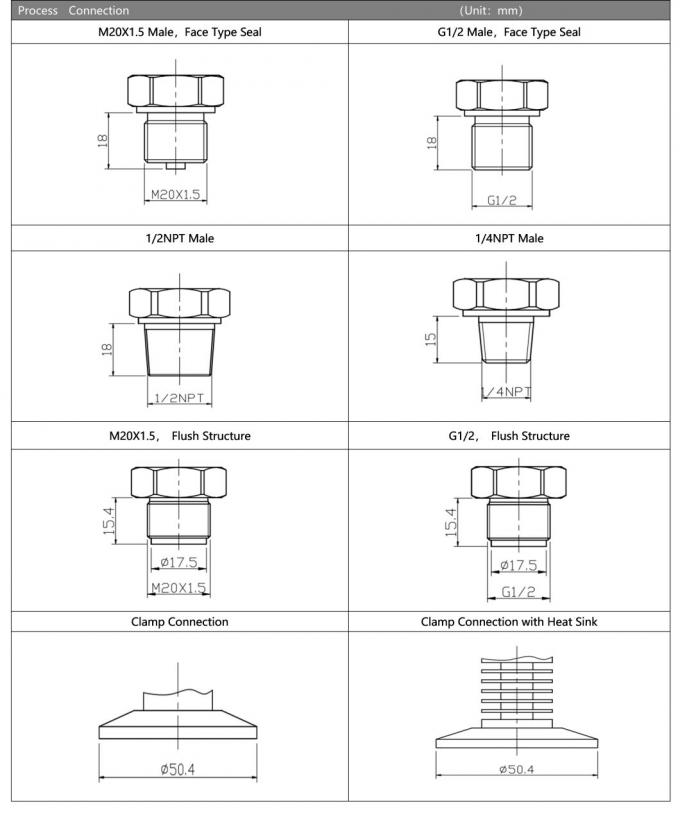

| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||

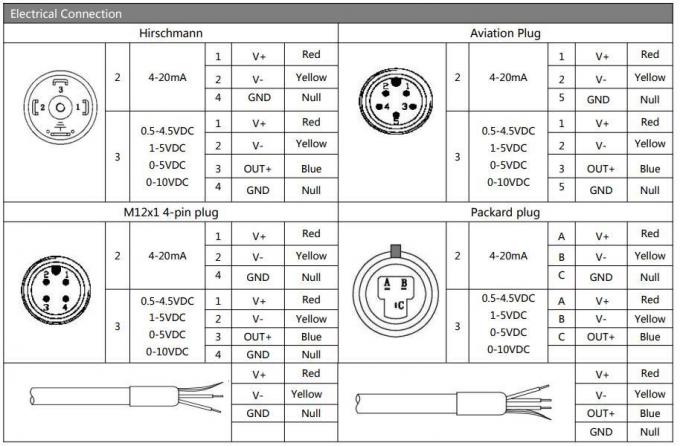

| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
