Hengtong Klem Tipi OEM Basınç Göndericisi Yüksek Sıcaklığa Direnci Basınç Algılayıcı
Product Details
| Model NO.: | BP93420-IQT | Koruma derecesi: | IP65 |
|---|---|---|---|
| Ev materyalleri: | SS304 | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Spesifikasyon: | Silikon basınç sensörü | Ticari marka: | HT sensörü |
| Kaynağı: | Baoji, Çin | HS kodu: | 9026201090 |
| Yapı tipi: | Dağınık Silikon Basınç Transmitteri | ölçüm ortamı: | Sıvı |
| Doğruluk derecesi: | %0,5 | Basınç aralığı: | -100kPa...0kPa ~35kPa...3.5MPa |
| Özelleştirme: | OEM ve ODM için kullanılabilir | Model: | BP93420-IQT |
| Vurgulamak |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Ürün Açıklaması

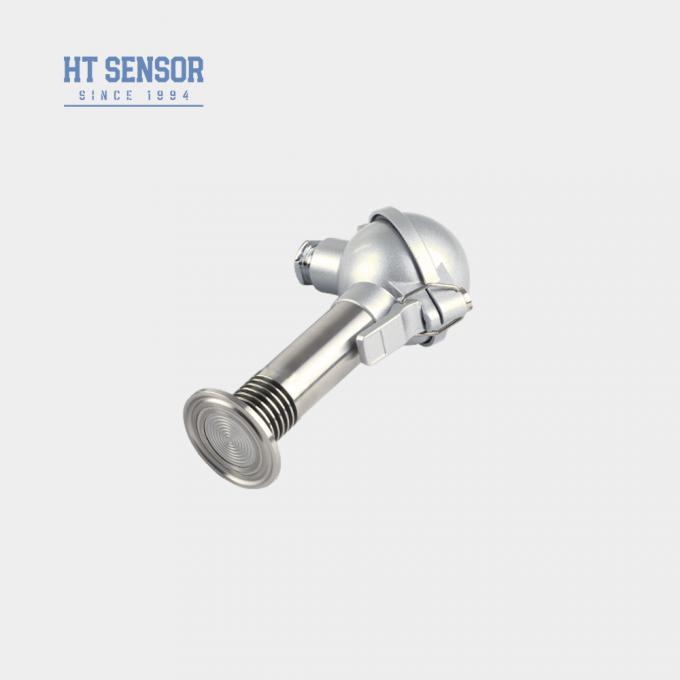

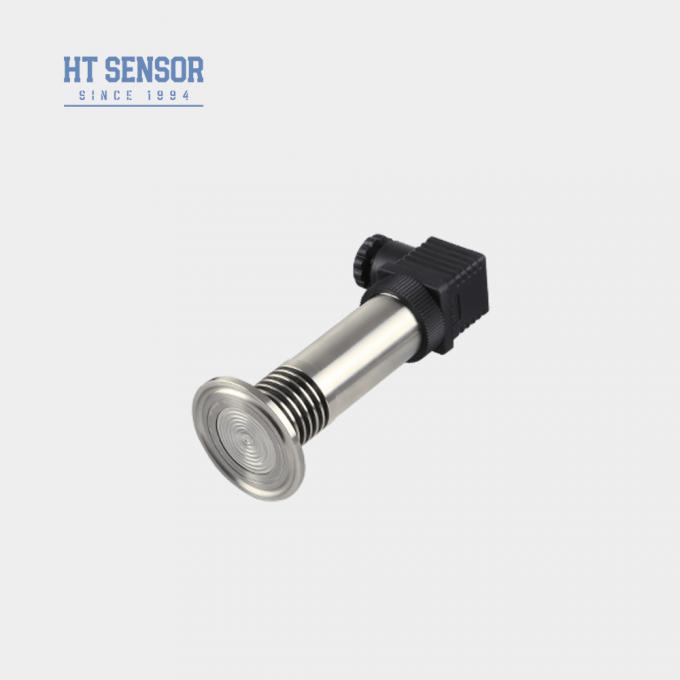

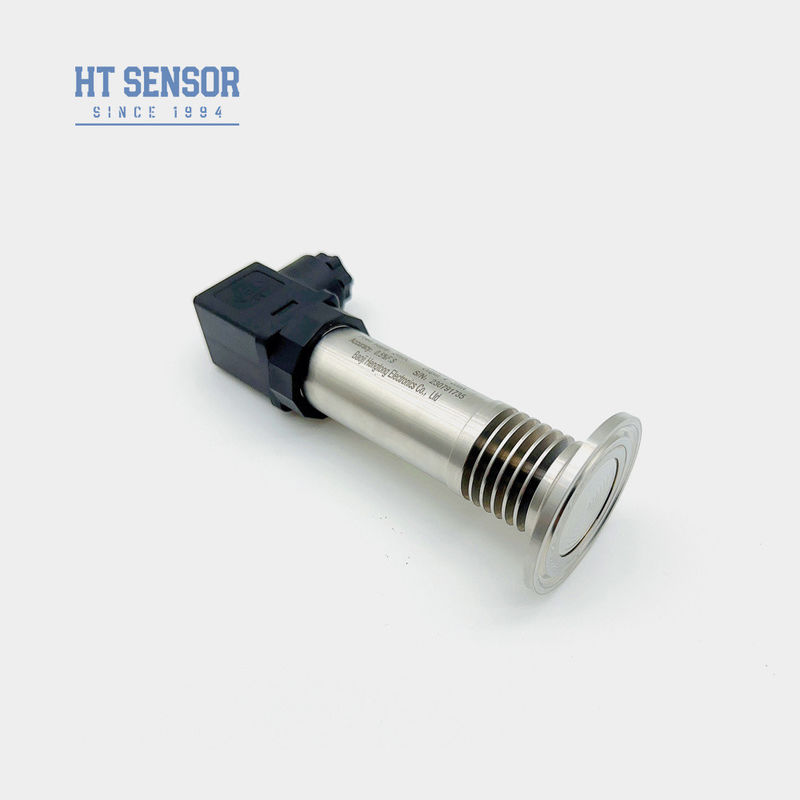

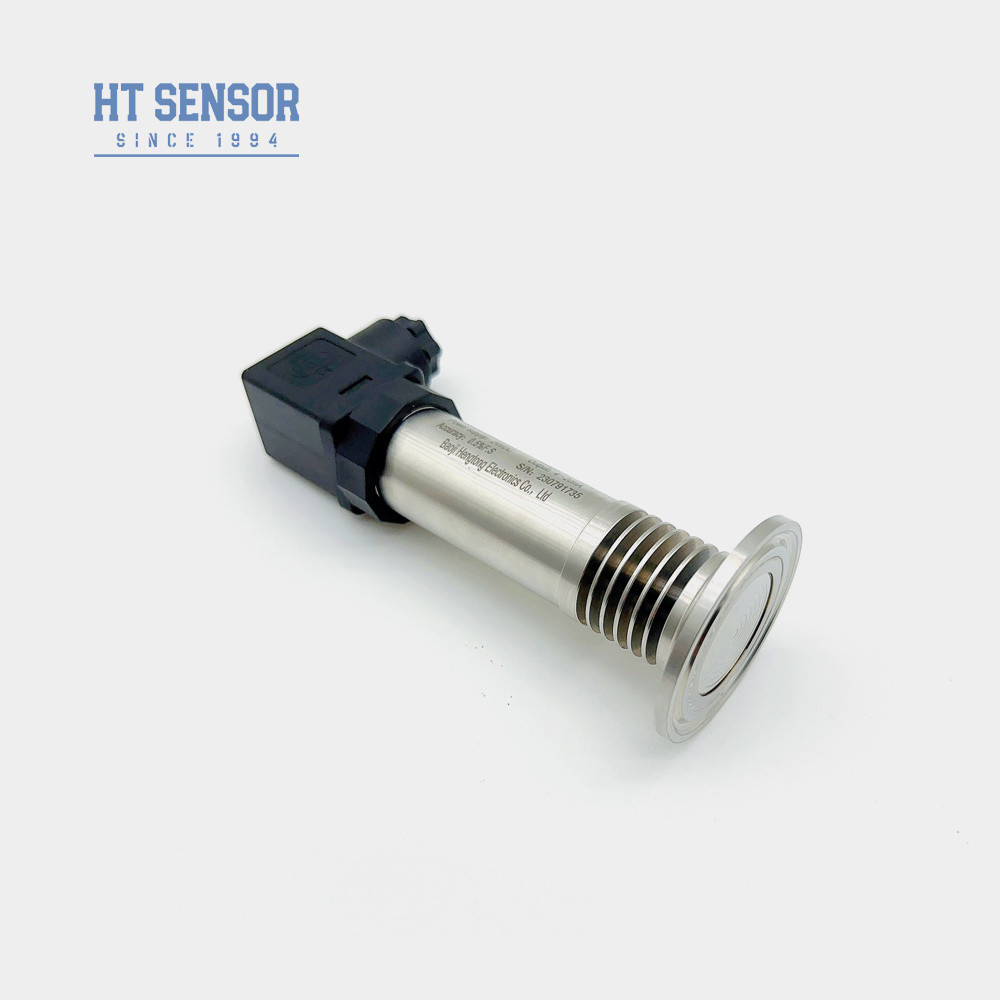

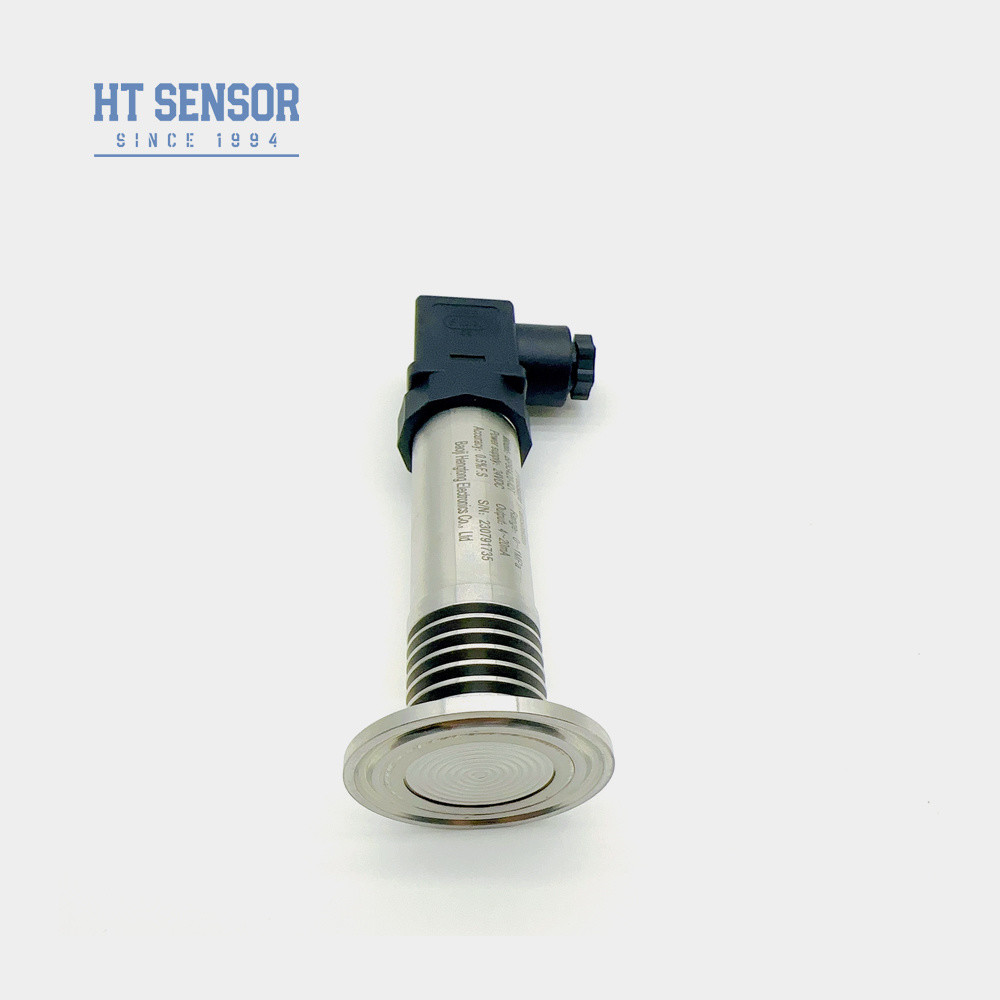

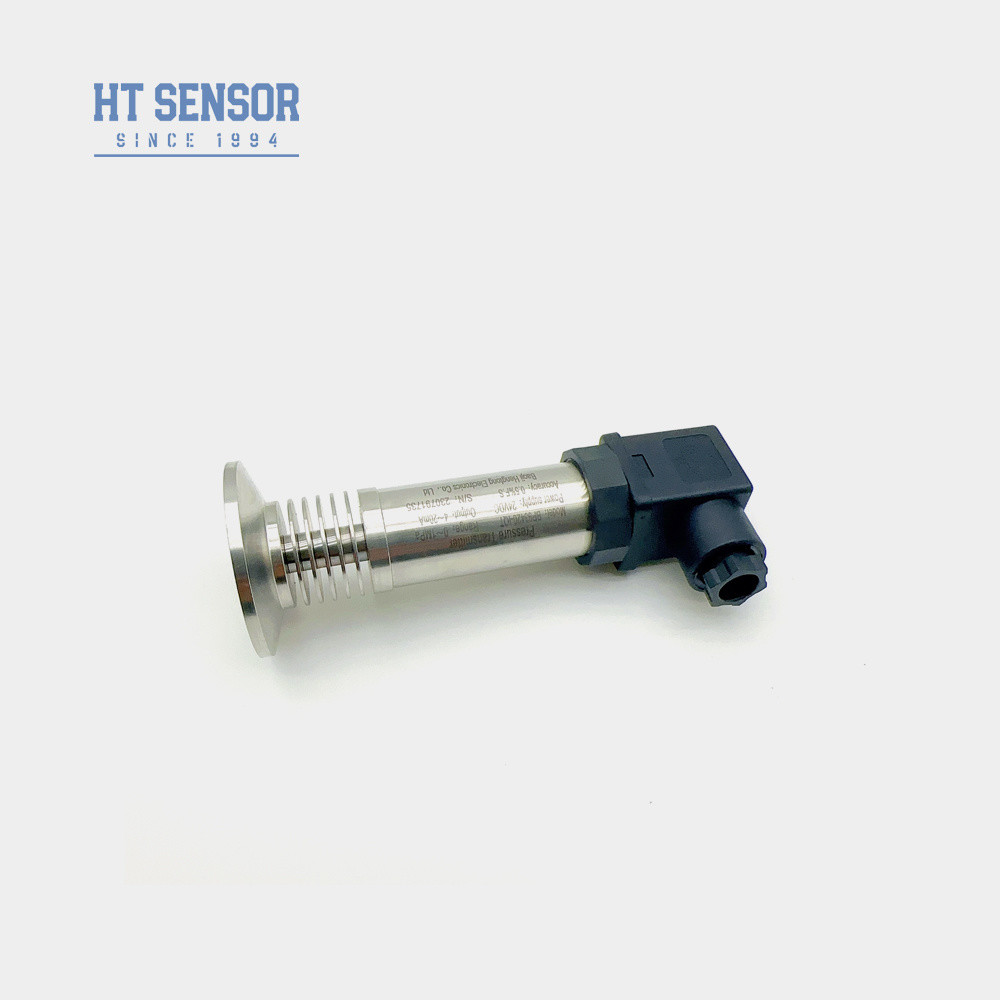

BP93420-IQT Basınç Vericisi
Giriş:
BP93420-IQT basınç vericisi, sinyal ölçüm elemanı olarak HT serisi silikon basınç dirençli ve izolasyon yağlı çekirdeği kullanır. Tamamen metal bir yüzey diyaframına ve proses bağlantısıyla doğrudan kaynak özelliğine sahiptir ve proses bağlantısı ile ölçüm diyaframı arasında hassas bağlantılar sağlar. Tüm ürün, kararlı ve güvenilir performans sağlayan ve kristalleşen ortamın neden olduğu basınç deliği tıkanması sorununu etkili bir şekilde önleyen sıkı testlerden geçmiştir.
Ürün Özellikleri:
1. Geniş ölçüm aralığı, Çeşitli basınç arayüzü seçenekleri
2. Çeşitli çıkış sinyali seçenekleri
3. Ayarlanabilir sıfır ve tam ölçek
4. Yüksek doğruluk, çoklu steril proses bağlantıları
Uygulamalar:
1. 316L ile aşındırıcı olmayan gaz ve sıvıların ölçümü için uygundur
2. Steril işleme için tıbbi, biyofarmasötik ve gıda hijyeni endüstrileri
3. Kağıt ve kimya endüstrilerinde ve ayrıca atık su seviyesi ve içecek kutusu basınç ölçümleri için kullanılır. Hidrolik ve pnömatik kontrol sistemleri için uygundur
| Performans Parametreleri | |
| Ölçüm Aralığı | -100kPa…0kPa ~ 35kPa…3.5MPa |
| Basınç Tipi | Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
| Aşırı Yük | ≤ nominal aralığın 1,5 katı |
| Doğruluk @ 25ºC | ±0,25% (Tipik) ±0,5% (Maksimum) |
| Tekrarlanabilirlik | ≤0,1%FS |
| Histerezis | ≤0,1%FS |
| Uzun Süreli Kararlılık | ±0,1%F.S/Yıl(Tipik) ±0,2%F.S/Yıl(Maksimum) |
| Sıfır Noktası Sıcaklık Sürüklenmesi | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Tam Ölçek Sıcaklık Sürüklenmesi | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Frekans Tepkisi | 2.4Khz |
| Tazminat Sıcaklığı | 0-70ºC(≤10mpa, özelleştirilebilir) |
| Çalışma Sıcaklığı | -20ºC~80ºC |
| Depolama Sıcaklığı | -40ºC~120ºC |
| Titreşim | 10g,55Hz ~ 2kHz |
| Gövde Malzemesi | 304,316L |
| Diyafram Malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Koruma Derecesi | IP65 |
| O-Ring Contası | Flor kauçuk |
| Ağırlık | ~0,3kg |
| Çıkış Sinyali | Besleme Gerilimi | Çıkış Tipi |
| 4~20mA | 12~30VDC | 2/3/4 kablo |
| 0~10/20mA | 3 kablo |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6~30V / Pil | 4 kablo |
| Sipariş İpuçları |
- Malzeme Uyumluluğu
- Seçim yapmadan önce, ölçülen ortamın ürünün ıslak malzemeleriyle kimyasal olarak uyumlu olduğunu doğrulayın.
- Patlamaya Dayanıklı Modeller Notu
- Standart patlamaya dayanıklı konfigürasyonlar, varsayılan olarak dijital ekran kafalarını hariç tutar.
- Ekran Kafası Güç Gereksinimi
- LCD/LED ekranlarla donatılmış vericiler için, düzgün işlevselliği sağlamak üzere minimum 20VDC güç kaynağı sağlayın.
- Kurulum En İyi Uygulamaları
- Çalışma güvenilirliğini garanti etmek için:
- Ölçüm sahasına yıldırımdan korunma cihazları takın
- Hem verici hem de güç kaynağı için güvenli topraklama uygulayın
- Kablo Özellikleri
- Varsayılan yapılandırma: polietilen kablo yok.
- Alternatif malzemeler mevcuttur (PTFE/PVC) - sipariş sırasında belirtilmelidir.
- Özel Koşul Gereksinimleri
- Uygulamanın aşağıdakileri içeriyorsa teknik ekibimize bildirin ve siparişinizde açıkça belirtin:
- Yüksek titreşim ortamları
- Geçici basınç şokları
- Önemli EMI/RFI paraziti
- En iyi performans için, lütfen sipariş özelliklerinizle birlikte eksiksiz uygulama ayrıntılarını sağlayın.

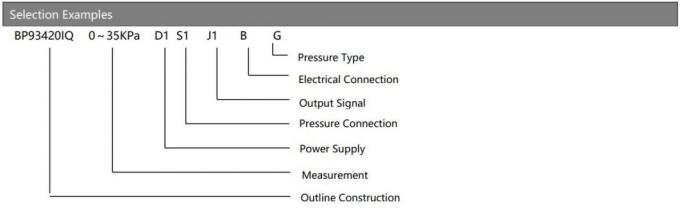

| Sipariş Kılavuzu | ||||||||
| BP93420XX | Basınç Vericisi | |||||||

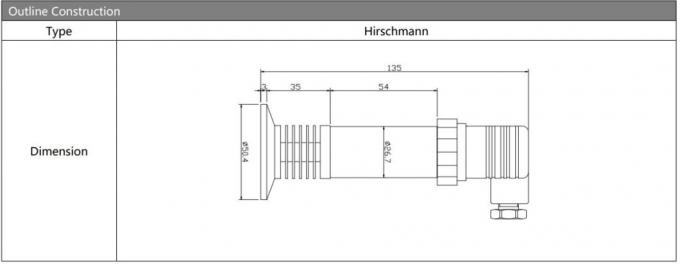

| Kod | Anahat Yapısı | |||||||

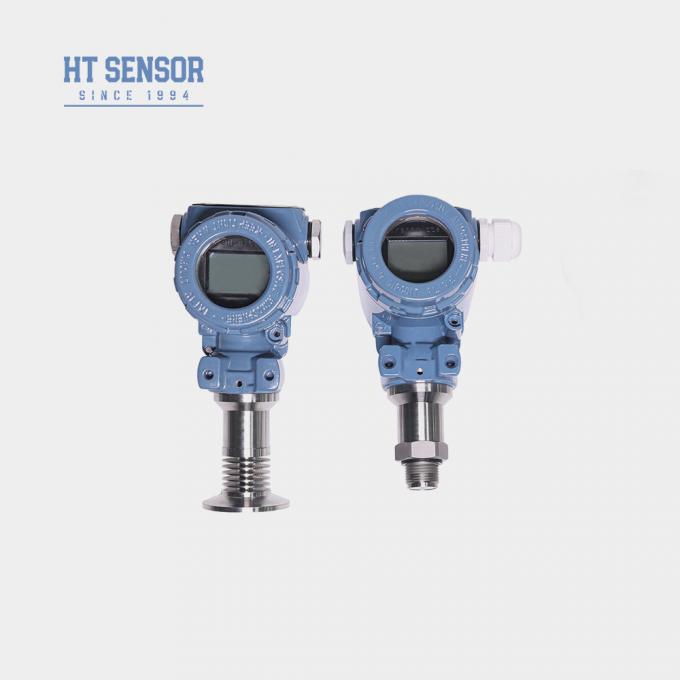

| IB | Genel Basınç Vericisi | IX | Ekran Basınç Vericisi | |||||
| IE | Darbeye Dayanıklı Havacılık Basınç Vericisi | IIC/III | Endüstriyel Genel/Ekran Basınç Vericisi | |||||
| IF | Neme Dayanıklı Basınç Vericisi | IIE/IIIE | Genel/Ekran Basınç Vericisi | |||||
| IN | Klima Özel Basınç Vericisi | |||||||
| IC | Yüksek Sıcaklık Basınç Vericisi | |||||||
| IQ1/IQ2 | Büyük Diyaframlı /Yüksek Sıcaklık Basınç Vericisi | |||||||
| Ölçüm Aralığı | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa veya MPa | X: Gerçek Ölçüm Aralığını Gösterir | |||||||
| Kod | Güç Kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğer | |||||||
| Kod | Çıkış Sinyali | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

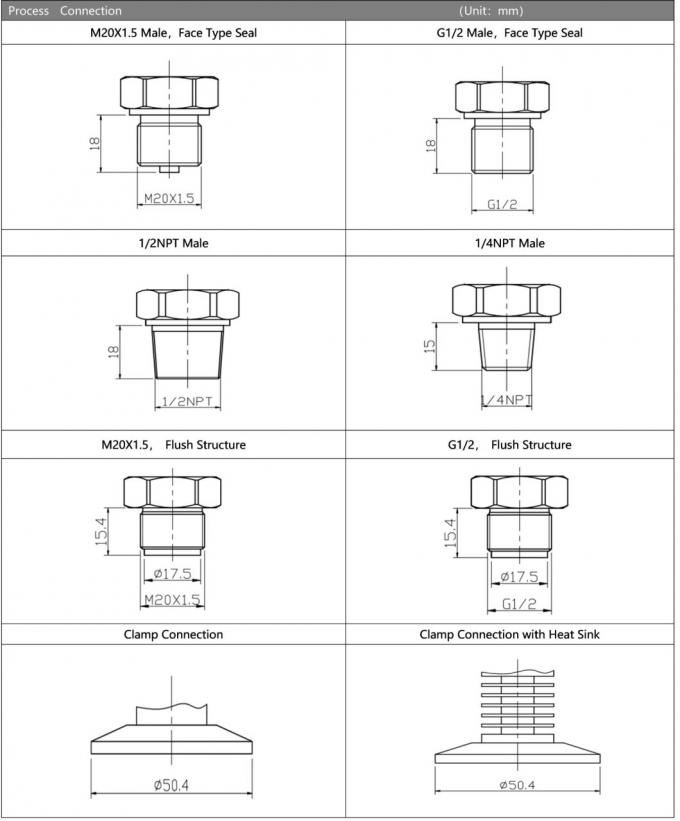

| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğer | |||||||

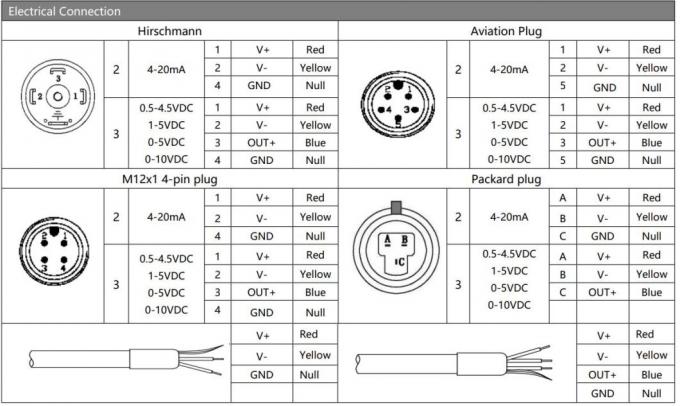

| Kod | Elektrik Bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Fişi | |||||||
| B3 | Mühürlü Kablo Çıkışı | |||||||
| B4 | 2088 Endüstriyel Kasa | |||||||
| B5 | Ekranlı 2088 Endüstriyel Kasa | |||||||
| B6 | Diğer | |||||||
| Kod | Basınç Tipi | |||||||
| G | Gösterge Basıncı | |||||||
| A | Mutlak Basınç | |||||||
| S | Kapalı Referans Basıncı | |||||||
SSS:
1. S: Basınç sensörü vericilerinizin özellikleri nelerdir?
C: Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcuttur.
2. S: Özel özellikleri özelleştirebilir miyim?
C: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sunuyoruz.
3. S: Üretim kapasiteniz nedir?
C: Üretim tesislerimiz ayda 30.000 adede kadar basınç sensörü vericisi üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını tam olarak karşılayabiliyoruz. Ancak, sorunsuz üretim ve teslimat planlamasını sağlamak için satış ekibimizle önceden iletişime geçmeniz önerilir.
4. S: Tipik teslimat süresi nedir?
C: Standart modeller için 5~8 iş günü. Özelleştirilmiş ürünler farklılık gösterebilir.
5. S: Ürünler nasıl fiyatlandırılır? Herhangi bir indirim var mı?
C: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
C: Garanti süremiz sevkiyattan sonra 24 aydır ve satış sonrası ekibimiz sorularınıza 24 saat içinde yanıt verecek, PC ağı üzerinden uzaktan talimat her zaman mevcuttur.
