1/8NPT Silikon Basınç Göndericisi Boru hattı basınç testi için su seviyesi basınç algılayıcı
Product Details
| Model numarası.: | BP157 | Kesinlik: | ±%0,5 |
|---|---|---|---|
| Bağlantı Tipi: | G1/4,1/4NPT, 1/8NPT | Çıkış sinyali: | 4-20mA,0.5-4.5VDC |
| Güç kaynağı: | 24VDC,5VDC | Basınç tipi: | Basınç ölçümü, mutlak basınç, mühürlü basınç |
| Proses sıcaklığı: | -20°C~80°C | Ürün Adı: | Basınç Verici Sensörü |
| Koruma Sınıfı: | IP65 | Ağırlık: | 0.2kg |
| Vurgulamak |
1/8NPT Silikon Basınç Göndericisi,Boru hattı için silikon basınç verici,Boru hattı için su seviyesi basıncı sensörü |
||
Product Description
Silikon Basınç Göndericisi Sensörü Boru hattı basınç testi için su seviyesi sensörü

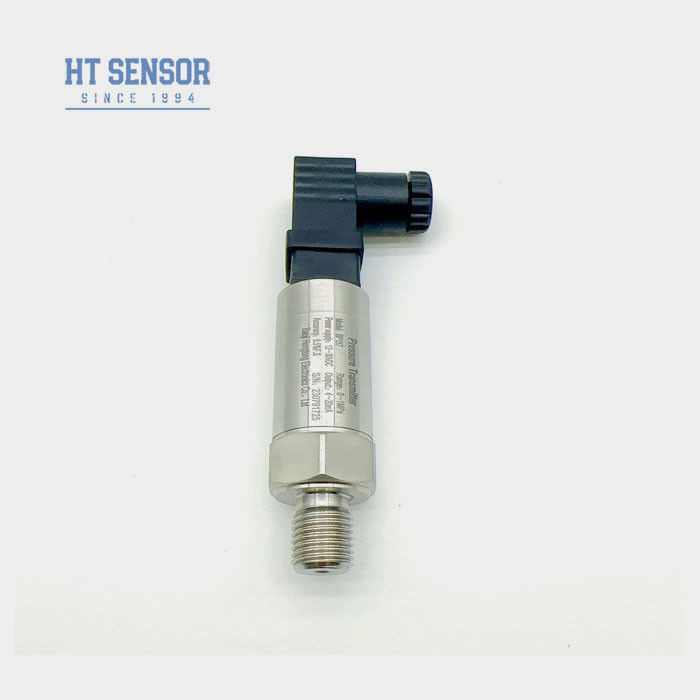

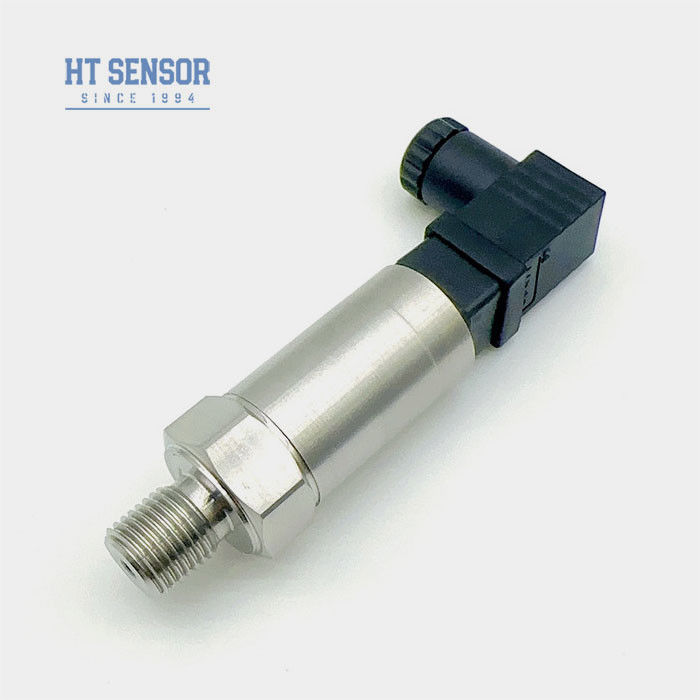

BP157 basınç verici
Basınç verici sensörünün giriş:
BP15 serisi basınç vericisi, sinyal ölçüm unsuru olarak HT serisi silikon basınç dirençli izolasyon zarı yağ dolu çekirdeğini kullanır.Sinyal işleme devresi paslanmaz çelik koruma içinde yer almaktadırSensör sinyalini standart bir çıkış sinyaline dönüştürür. Ürün, bileşenlerin, yarı bitmiş ürünlerin,ve bitmiş ürünler istikrarlı ve güvenilir performans sağlamak için.
Ürün Özellikleri:
- Kompakt ve sağlam tasarım
- Anti-elektromanyetik müdahale.
- Tam kaynaklı mühürlü
- IP65 koruması
- Çoklu çıkış sinyalleri
Uygulamalar:
- 316L paslanmaz çelik, koroziv olmayan gazlar ve sıvılarla uyumludur
- Petrokimya ve diğer endüstriyel alanlar
- Hava kompresörü, vakum cihazı
- Hidrolik ve pnevmatik kontrol sistemleri
Performans parametreleri:
| Ölçüm aralığı | 0kPa 10kPa... 10MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük basıncı | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (Genel), ±0,5% (En fazla.) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıcaklık hatası -Sıfır | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Sıcaklık hatası -Span | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Karşılama sıcaklığı | 0-50 °C ((<35KPa), 0-70 °C ((standart)) -10 ~ 70 ((özelleştirilebilir) |
| Çalışma sıcaklığı | -20°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| Konut malzemeleri | 304 SS |
| Diyafram malzemesi | 316L SS |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| Döşeme malzemesi | Fluor kauçuk veya tam kaynak mühürü |
| Ağırlık | ~0.20kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ′′20mA | 1230VDC | 2/3/4 tel |
| 010/20mA |
3 tel |
|
| 0/1 ¢5V | ||
| 0/1 ̇10V | ||
| 0.5 ∙ 4.5V | 5VDC |
Sipariş rehberi:
| BP15X | Basınç verici | ||||||||
| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1.0 metre | ||||||
| 7 | Mini DIN Bağlantısı | 8 | Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ¢20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′′5VDC | S6 | 0 ̊10VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
