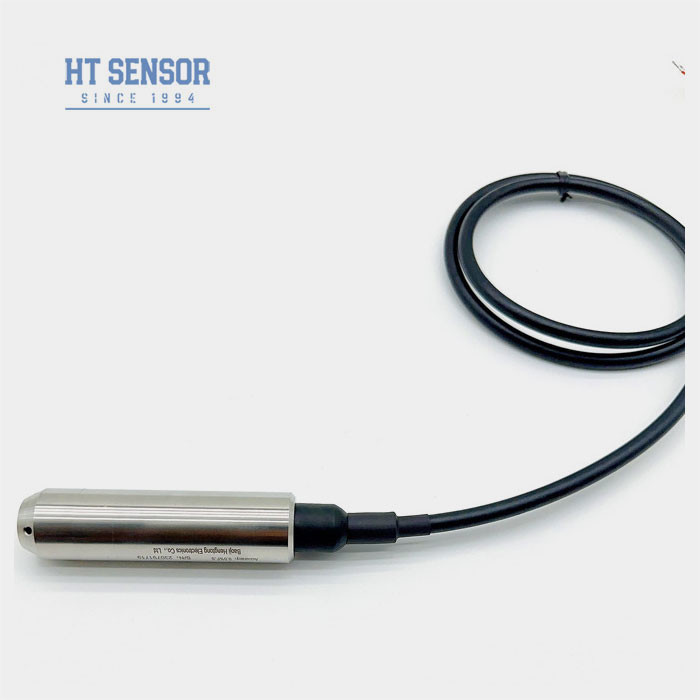

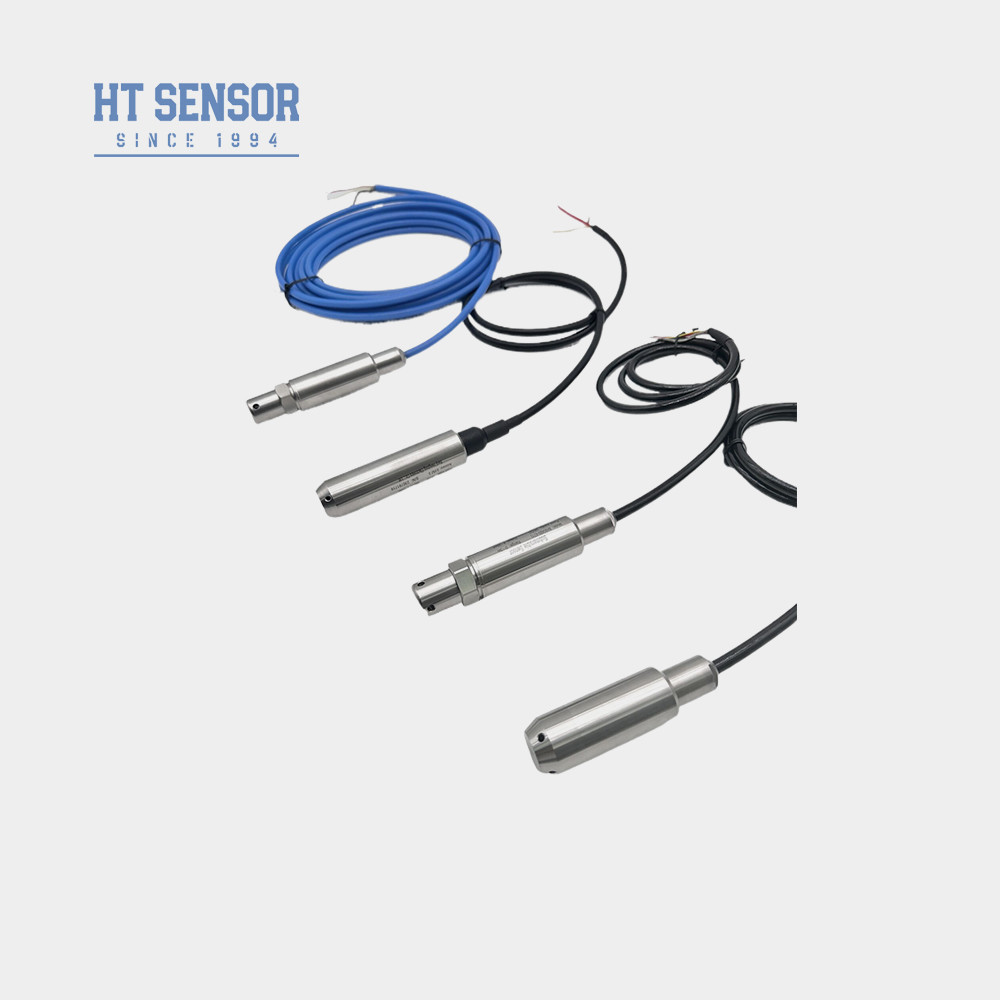

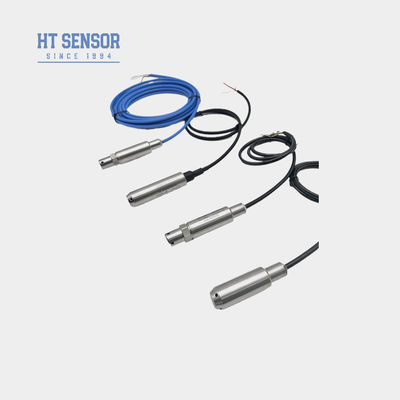

Bh93420-I Su Seviyesi Göndericisi 12-36vdc 4-20ma Denizaltı Seviyesi Göndericisi
Product Details
| Model numarası.: | BH93420-I | Çıkış sinyali: | 4-20mA veya 0,5-4,5VDC |
|---|---|---|---|
| Aralık: | 0-1mH2O~400mH2O | Kesinlik: | %0,25 veya %0,5 |
| Güç: | 12-32VDC | Kablo Malzemesi: | PU veya PE |
| Orta: | Su veya yağ | Ev materyalleri: | 304 SS |
| Koruma derecesi: | IP 67 | ||
| Vurgulamak |
BH93420-I Su seviyesini ileten cihaz,Su seviyesi iletici 12vdc,4-20ma Denizaltı Seviyesi Göndericisi |
||
Product Description
12-36VDC su seviyesi iletici, 4-20mA sinyal çıkışı
BH93420 ISu seviyesi verici
Tanıtım:
BH93420-I Sıfırlanmış silikon sensörünün özelliklerine dayanan dalgalanmalı su seviyesini ileten sensör. Sensör silikon yonga tabanlı bir basınç sensörüdür.İçinde dış basıncı elektrik çıkışına dönüştürebilen küçük bir transistör yapısı var..
Difüzyon silikon giriş seviye vericisinde, sensör ölçüm ortamına monte edilir.Sensörün içindeki transistör yapısı küçük bir deformasyon geçirecektir., bu da direnç değerinin değişmesine neden olur ve bunun sonucunda bir elektrik sinyali çıkışı olur.
Ürün Özellikleri:
- Çeşitli test ortamları için uygun tam paslanmaz çelik koruma
- Daldırma türü sonda ölçümü, kolay montaj
- Çeşitli çıkış sinyali seçenekleri
- Patlama geçirmez işareti: ExiaIICT6
- Yüksek koruma: IP68
- PE veya PU kablosu
Başvurular:
- 316LSS ile uyumludur, korozif olmayan sıvılar
- Çöplük su, endüstriyel ve belediye suyu, su tankları, kuyular, nehirler, deniz suyu, göller vb. gibi çeşitli uygulamalarda su seviyelerinin izlenmesi
- Dizel ve yakıt tanklarındaki yakıt seviyelerinin ölçümü
Performans parametreleri:
| Ölçüm aralığı | 10m... 400mH2O. |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | ≤ 2X nominal aralığı |
| Doğruluk @ 25°C | ±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,2% F.S/yıl (Max.) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Karşılama sıcaklığı | 0-50°C (0-1m. 0-2m ); 0-70°C |
| Çalışma sıcaklığı | -20~80°C |
| Depolama sıcaklığı | -30~100°C |
| Konut malzemeleri | 304 paslanmaz çelik |
| Diyafram malzemesi | 316L paslanmaz çelik |
| İzolasyon Direnci | 100MΩ@100VDC |
| Patlama geçirmez sınıflandırma | ExiaIICT6 |
| Koruma derecesi | IP67, IP68 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.3Kg (kablosuz) |
| Kablo malzemesi | Polietilen, Poliüretan |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ′′20mA | 1230VDC | 2/3/4 tel |
| 010/20mA |
3 tel | |
| 0/1 ¢5V | ||
| 0/1 ̇10V | ||
| 0.5 ∙ 4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.630V / pil | 4 tel |
Sipariş ipuçları:
1Lütfen ölçülen ortamın seçim sırasında onunla temas eden ürün bileşenleriyle uyumlu olduğundan emin olun.
2Ölçülen ortamın yoğunluğu belirtilmelidir.
3Güçlü elektromanyetik veya radyo frekanslı müdahale için lütfen şirketimize detayları verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların şimşek koruma cihazlarını tesiste kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
Sipariş rehberi:
| BH93420 | Kod | Çizelge İnşaatı | ||||||
| Ben... | Basınç verici | |||||||
| Ölçüm aralığı | 10m... 400mH2O. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3.6V pil | |||||||
| D4 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ¢20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
| Kod | Konut malzemeleri | |||||||
| 01 | 304 paslanmaz çelik | |||||||
| 02 | 316L paslanmaz çelik | |||||||
| Kod | Kablo malzemesi | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
