BP93420D-II Yağ Su Diferansiyel Basınç Göndericisi Sensörü DIN Seviye Sensörü ile
Product Details
| model: | BP93420D-II | Aralık: | 0-10kpa~2MPa |
|---|---|---|---|
| Güç: | 5VDC 24VDC | Çıkış: | 0,5-4,5V 4-20mA 0-10v VE benzeri |
| Malzeme: | Paslanmaz çelik | İplik: | Erkek ve kadın |
| Basınç tipi: | Diferansiyel basınç | Koruma sınıfı: | IP65 |
| Çalışma sıcaklığı: | 0-60 ℃ | Bağlantı: | Büyük DIN veya OEM |
| Vurgulamak |
Paslanmaz çelik diferansiyel basınç verici sensörü,DIN ile Farklı Basınç Göndericisi Sensörü,Differansiyel basınç sensörü |
||
Product Description

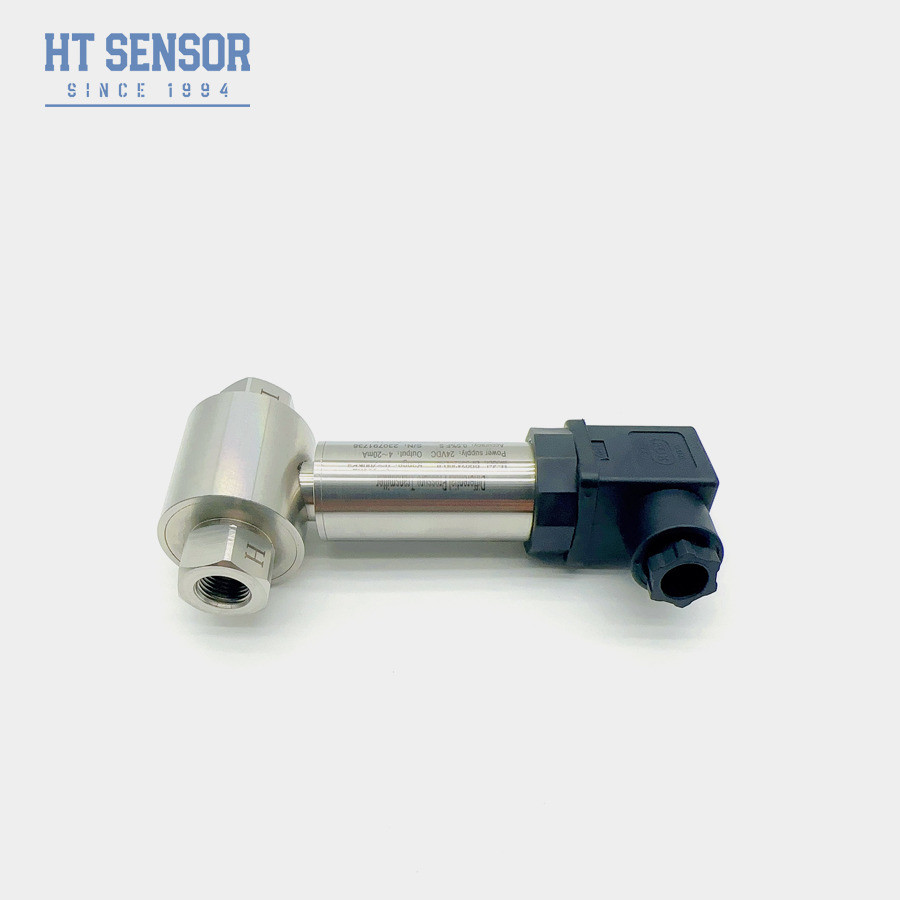

BP93420D-II DIN ile yağ suyu diferansiyel basınç verici sensörü
BP93420DIIDFarklıPResureGöndericisi
Giriş:
BP93420DII Diffüzyon silikon basınç direnci sensörünü kullanan diferansiyel basınç verici.Düşünürken, sensörün karşı taraflarında ölçülen ortam dalgalanmış diafragmanın basınç farkı,Sensör çipin buğday taşı köprüsü çıkış sinyalinin basınç farkı ile iyi bir doğrusal ilişkisi vardı, basınç farkını doğru bir şekilde ölçebilir. Petrol, kimyasal,Çeşitli gaz ve sıvılarda boru hattı uygulaması gibi elektrik enerjisi ve hidroloji endüstrileri farklılık basınç ölçümü.
Ürün Özellikleri:
- Göndericinin paslanmaz çelik yapısal tasarımı, kompakt ve kurulumu kolay hale getirir
- Dayanıklı ve güvenilir performansları sağlamak için sıkı bir sıcaklık telafi ve yaşlanma taramasına tabi tutulur
- Elektriksel arayüz, takma veya doğrudan kablolama seçeneği olarak seçilebilir.
Başvurular:
- Petrol, kimyasal, enerji ve hidroloji gibi endüstrilerin boru hatlarında çeşitli gazların veya sıvıların farklı basıncını ölçmek için uygundur.
- Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde uygulanır
- Boru hatları ve fırın odaları için basınç ölçümü
| Performans parametreleri | |
|---|---|
| Ölçüm aralığı | 0-10KPa...~2MPa |
| Basınç Tipi | Farklı Baskı |
| Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
| Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Karşılama sıcaklığı | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Çalışma sıcaklığı | -30°C~80°C |
| Depolama sıcaklığı | -40°C~100°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
| Koruma derecesi | IP65 |
| Ağırlık | ~ 0,45 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ′′20mA | 1230VDC | 2/3/4 tel |
| 010/20mA |
3 tel |
|
| 0/1 ¢5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Sipariş ipuçları |
1Ürünü seçerken, lütfen ölçülen ortamın ürünün temas eden parçalarıyla uyumlu olduğundan emin olun.
2Güvenilir çalışmayı sağlamak için, ölçüm noktası ve verici arasında üç valfli bir koleksiyon kurulması önerilir.Göndericinin pozitif ve negatif basınç odalarına yavaş ve eşit basınç uygulanmasını sağlamak.
3Kurulum sırasında, kurulum konumunun ürüne etkisini en aza indirmek için, basınç arayüzlerinin her iki ucunda yatay olarak yerleştirilmesi önerilir.
4. güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik müdahale veya radyo frekansı müdahale gibi özel gereksinimler için,Lütfen şirketimizi bilgilendirin ve bu gereksinimleri siparişte belirtin.
| Sipariş Rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| DII | Farklı basınç verici | |||||||
| Ölçüm aralığı | 0-10KPa...~2MPa | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ¢20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 erkek | |||||||
| J3 | G1/4 erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| D | Farklı Baskı | |||||||
