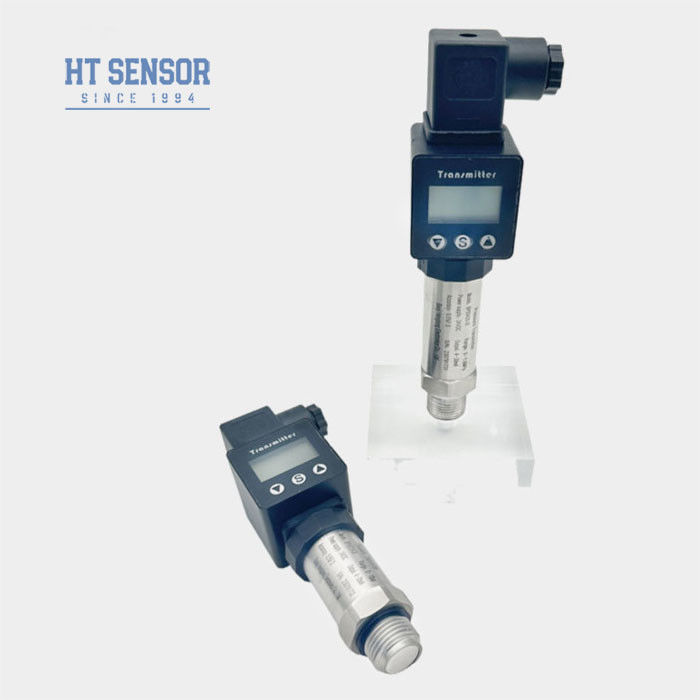

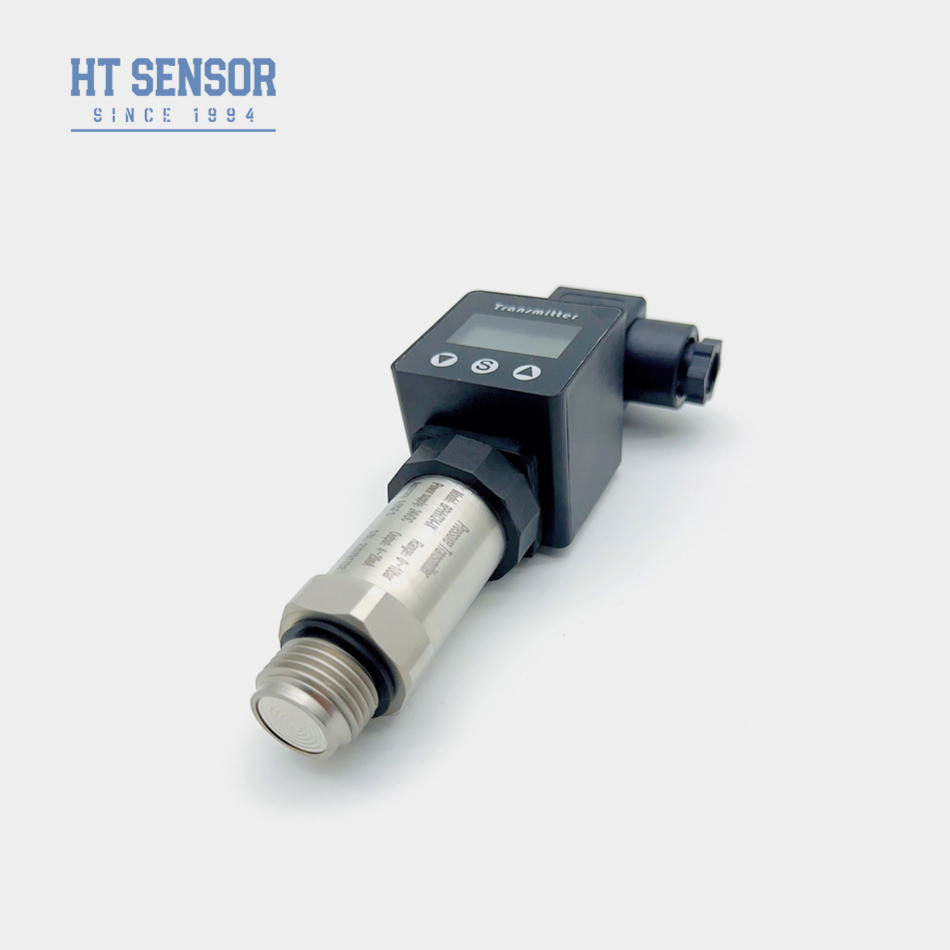

BPHT24-IX basınç verici
Akış diyafram basınç sensörünün tanıtımı:
BPHT24-IX akıntılı diyafragma basınç verici, yüksek hijyen koşulları, viskozluk ve temizlenmesi kolay ortamlar için kullanılır ve gıda endüstrisinde yaygın olarak kullanılır.Bu sensörün ana özelliklerinden biri bağlantı şeklidir.Bu, çeşitli endüstriyel sistemlere kurulmasını ve bağlanmasını kolaylaştırır ve bu sayede uygun ve verimli bir basınç ölçüm çözümü haline gelir.
Endüstriyel Basınç Sensörümüz, seviye sensörü, yağ testi verici veya basınç verici olarak da bilinir. İşlemleriniz için doğru ve gerçek zamanlı veriler sağlar.0-0 geniş basınç aralığında kullanılmak için uygundur..1 bar'dan 100 bar'a.
Başvurularbir akış diyafram basınç sensörü ileteçinden:
1. 316L ile koroziv olmayan gazları ve sıvıları ölçmek için uygundur
2Çevre koruma ve kimyasal endüstriler için ideal.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Tıbbi, biyofarmaceutik ve gıda hijyeni endüstrilerinde kullanılmak için iyi uygundur.
Ürün Özellikleribir akış diyafram basınç sensörü ileteçinden:
1. Çeşitli basınç arayüzleri seçenekleri
2Orta ölçeklenmeyi önlemek için hijyenik uygulamalar için tasarlanmıştır.
3Yüksek hassasiyet ve tamamen paslanmaz çelik yapısı
4Temizlenmesi kolay, ekran.
| Performans parametreleribir akış diyafram basınç sensörü ileteçinden: |
| Ölçüm aralığı |
0~35Kpa...~20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez |
0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar |
± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı |
2.4Khz |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex db IIC T6 Gb |
| Koruma derecesi |
IP65 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~0.2kg |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| RS485 İletişim Protokolü |
3.6 ~ 30V / pil |
4 tel |
1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.
| Sipariş Rehberi |
| BPHT24 |
Basınç verici |
| |
Kod |
Çizelge İnşaatı |
| IX |
Basınç Göndericisi |
IIC/III |
Endüstriyel Genel/ Ekran Basınç Göndericisi |
| T |
Yüksek sıcaklığa dayanıklı basınç verici |
|
|
| |
Ölçüm aralığı |
0~35Kpa...~20MPa |
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 fiş |
| B3 |
Kapalı kablo çıkışı |
| B4 |
2088 Endüstriyel kabuk |
| B5 |
2088 Ekranlı Endüstriyel Kaplama |
| B6 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır, ve satış sonrası 24 saat içinde sorularınızla yanıt verecektir, PC ağı tarafından uzaktan talimatHer zaman kullanılabilir.
