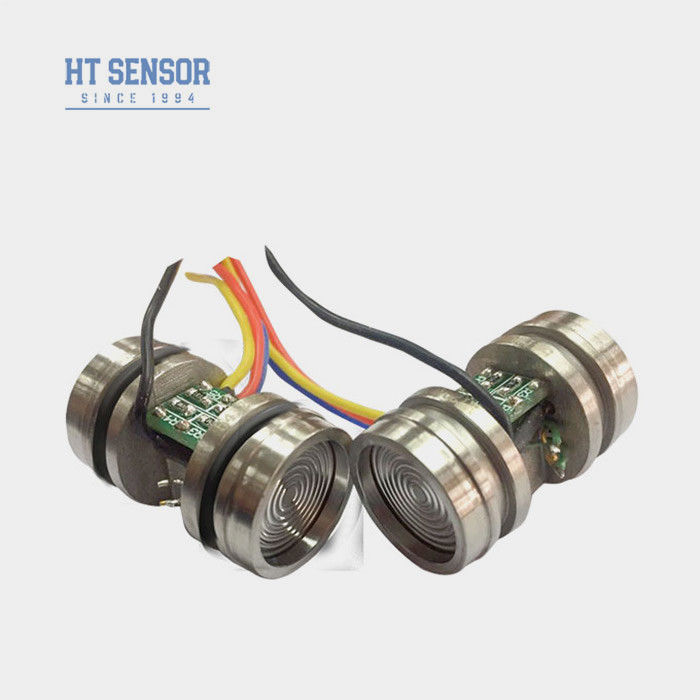

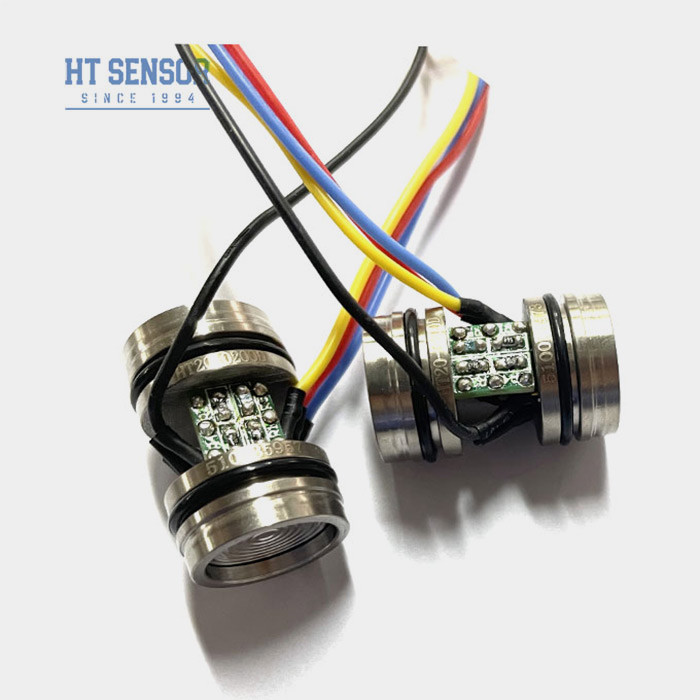

HT20V Dağınık Silikon Basınç Sensörü 10VDC Piezodirençli Diferansiyel Basınç Sensörü Hücresi
Product Details
| Model NO.: | HT20V | Kablo tipi: | Dört Telli |
|---|---|---|---|
| Ölçüm Ortamı: | Gaz ve Sıvı | Özelleştirilmiş: | Özelleştirilmiş |
| Güç: | 10VDC | Taşıma Paketi: | karton |
| Tip: | Diferansiyel Piezodirençli Basınç Sensörü | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
HT20V Difüzyon Silikon Basınç Sensörü,Yayılmış Silikon Basınç Algılayıcı 10VDC,10VDC Piezoresistive Farklı Basınç Alıcısı |
||
Product Description
HT20V 10VDC Farklı basınç testi için diferansiyel yayılmış silikon basınç sensörü
Farklılık yayılmış silikon basınç sensörünün tanıtımı:
HT20V bir diferansiyel basınç sensörüdür.Differansiyel basınç duyarlı bir cihazdır ve paslanmaz çelikten çift dalgalanmış diafragma ile izole edilmiştir.Kesin ölçümler, diyaframı izole ederek ve silikon yağını silikon basınç duyarlı elemanına doldurarak elde edilir.Sensör, yüksek istikrar ve yüksek hassasiyetle uluslararası gelişmiş silikon basınç çipini benimsiyor ve stres optimizasyonu ile tasarlanmış sinterli tabanı benimsiyor.Sensörün üretim süreci,: yama, altın tel yapıştırma, film kaynak, yüksek vakumlu yağ enjeksiyonu, basınç dolaşımında stres hafifletme, yüksek sıcaklıkta yaşlanma, sıcaklık telafi etme vb.Genel ürünlerin boyutu ve mühürleme yöntemi, aynı türdeki uluslararası yaygın ürünlerle tutarlıdır.316L paslanmaz çelik uyumlu ortamlarda diferansiyel basınç ve seviye ölçümü için yaygın olarak kullanılırlar.
Ürün ÖzellikleriDifferansiyel yayılmış silikon basınç sensörü:
- Istikrarlı ve güvenilir performans
- Yüksek statik basınç direnci
- Maliyet etkinliği
- Farklı basınç algılayıcı
- Basınç kalibrasyon cihazları
- Sıvı seviyesi ölçümü
- Güç kaynağı: ≤10VDC
- Ortak Mod Çıkış Voltajı: Girişin %50'si (tipik)
- Girdi impedansı:4KΩ~20KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektrik bağlantısı: 100 mm yüksek sıcaklıklı tel.
| Performans parametreleriDifferansiyel yayılmış silikon basınç sensörü: | ||||
| Ölçüm aralığı | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Tip | En fazla. | Birim | ||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |
| Histeriz | 0.05 | 0.1 | % F.S | |
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Çalışma sıcaklığı | -20~80 | oC | ||
| Depolama sıcaklığı | -40~125 | oC | ||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın | |||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||
| Diyafram malzemesi | 316L | |||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||
| Şok | 100 g, 11 ms | |||
| Yanıt Zamanı | ≤1ms | |||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||
| Doldurma Aracı | Silikon Yağı | |||
| Ağırlık | ~45g | |||
| Parametreler aşağıdaki koşullar altında test edilir: Sabit voltaj 10V ve ortam sıcaklığı 25oC | ||||
| Çizelge İnşaatıDifferansiyel yayılmış silikon basınç sensörü | |
| Boyut |  |
| NotlarEğer tel renkleri herhangi bir değişiklik varsa, lütfen doğru bilgi için sensöre bağlı etikete bakınız. | |
| Elektrik bağlantısı ve telafiDifferansiyel yayılmış silikon basınç sensörü |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
