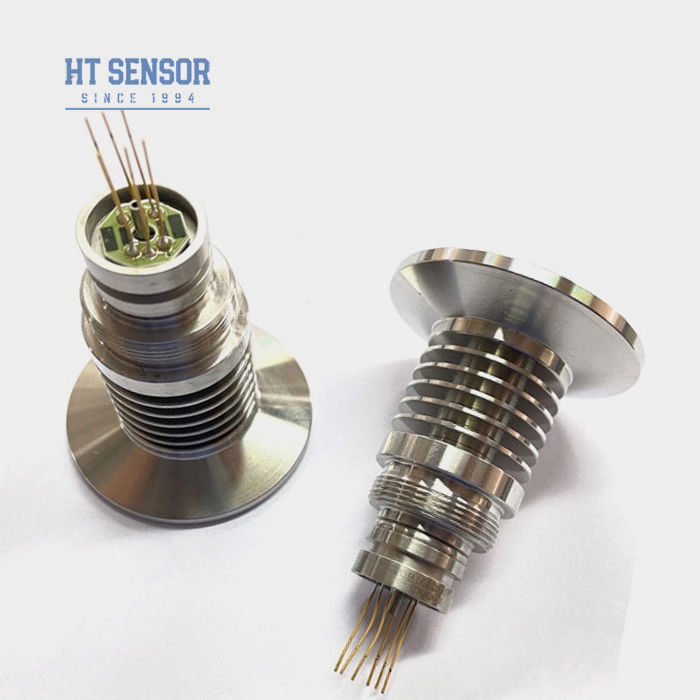

50.4mm Diffused Silicon Pressure Sensor Yüksek sıcaklık basınç algılayıcı hücresi sıvı testi için
Ürün Detayları
| Model NO.: | HT-IQT-B | Menzil: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğne veya 4 tel | Ölçüm Ortamı: | Hava ve sıvı |
| Dia: | 50,4 mm | Çıkış: | 100mv+-30mv |
| Güç: | 1.5mA | Tip: | Yayılmış Silikon Basınç Algılayıcı |
| Çıkış sinyali tipi: | Analog | Malzeme: | Paslanmaz çelik |
| Özelleştirme: | Mevcut | Özelleştirilmiş istek | ||
| Vurgulamak |
50.4mm Difüzyon Silikon Basınç Sensörü,Yayılmış Silikon Basınç Algılayıcı Yüksek Sıcaklık,Sıvı testi için yüksek sıcaklık basınç sensörü |
||
Ürün Açıklaması

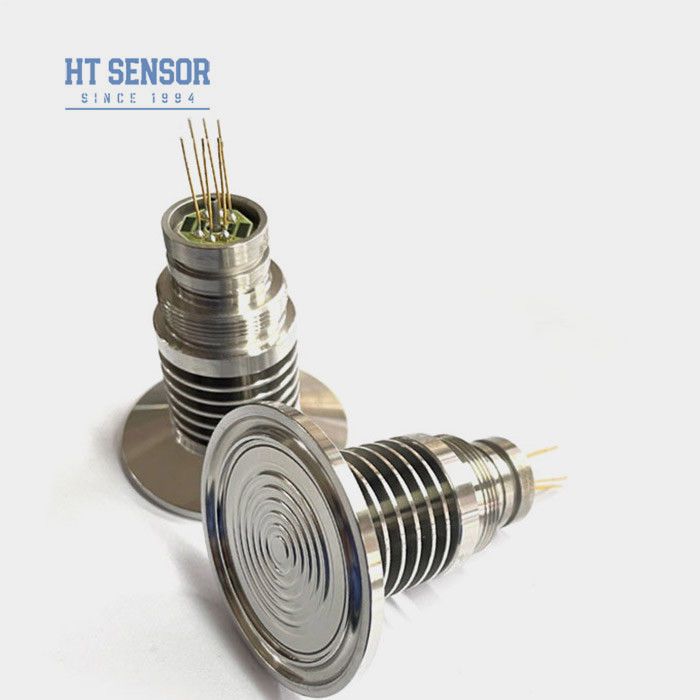

HT-IQT-B 50.4mm Yüksek Sıcaklıklı Difüzyon Silikon Basınç Algılayıcısı sıvı testi için
HT-IQT-B PiezoresistiveSilikonBasınç Algılayıcı
Yüksek sıcaklıklı difüzyon silikon basınç sensörü:
HT-IQT-B, yüksek sıcaklıklı difüzyon silikon basınç sensörü, tek kullanımlık silikon yağ doldurma teknolojisini kullanan bir sıkıştırma basınç sensörüdür.Sağlıksız ve yapışkan tıkanıklık. Yüksek sıcaklık ortamında ölçüm için uygun ısı alacağı yapısı ile. Gıda, ilaç, şarap ve diğer sağlık endüstrisinde yaygın olarak kullanılır ve ölçüm ortamı kirlenmiş olabilir.
Özel yapı ve boyut ürünleri özelleştirilebilir. Olgun bir seri üretim hattımız var, üretim görevini zamanında ve kaliteyle tamamlayabiliriz.
BaşvurularYüksek sıcaklıklı difüzyon silikon basınç sensörü:
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Gıda ve içecek endüstrisi
- Endüstriyel süreç kontrolü
- İlaç endüstrisi
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı: 2.5KΩ~6KΩ
- Çıkış Impedansı: 2.5KΩ~6KΩ
- Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametreleriYüksek sıcaklıklı difüzyon silikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~220g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |
| Boyut |
|
| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
