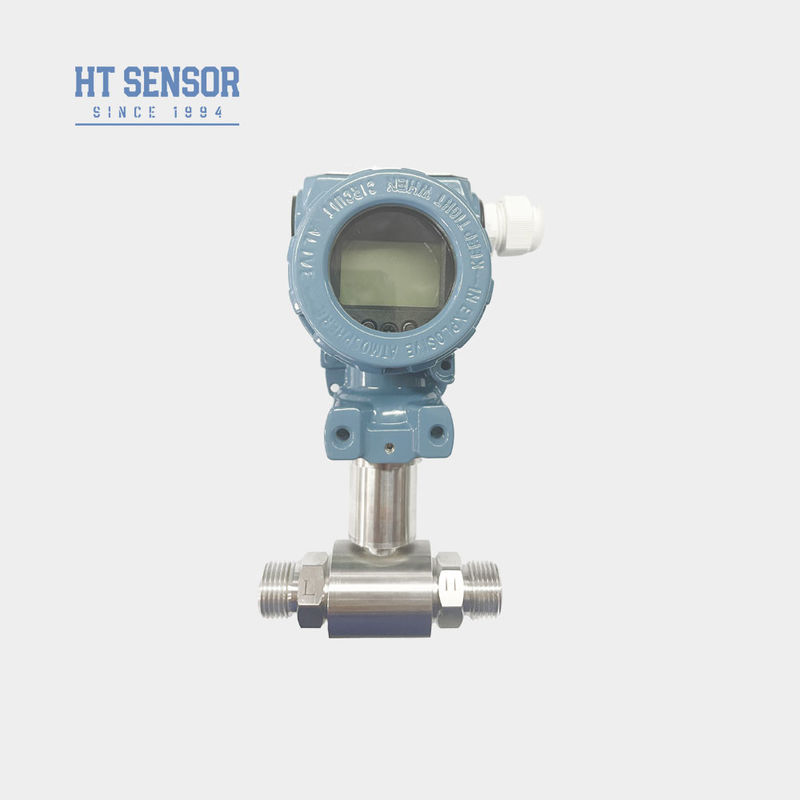

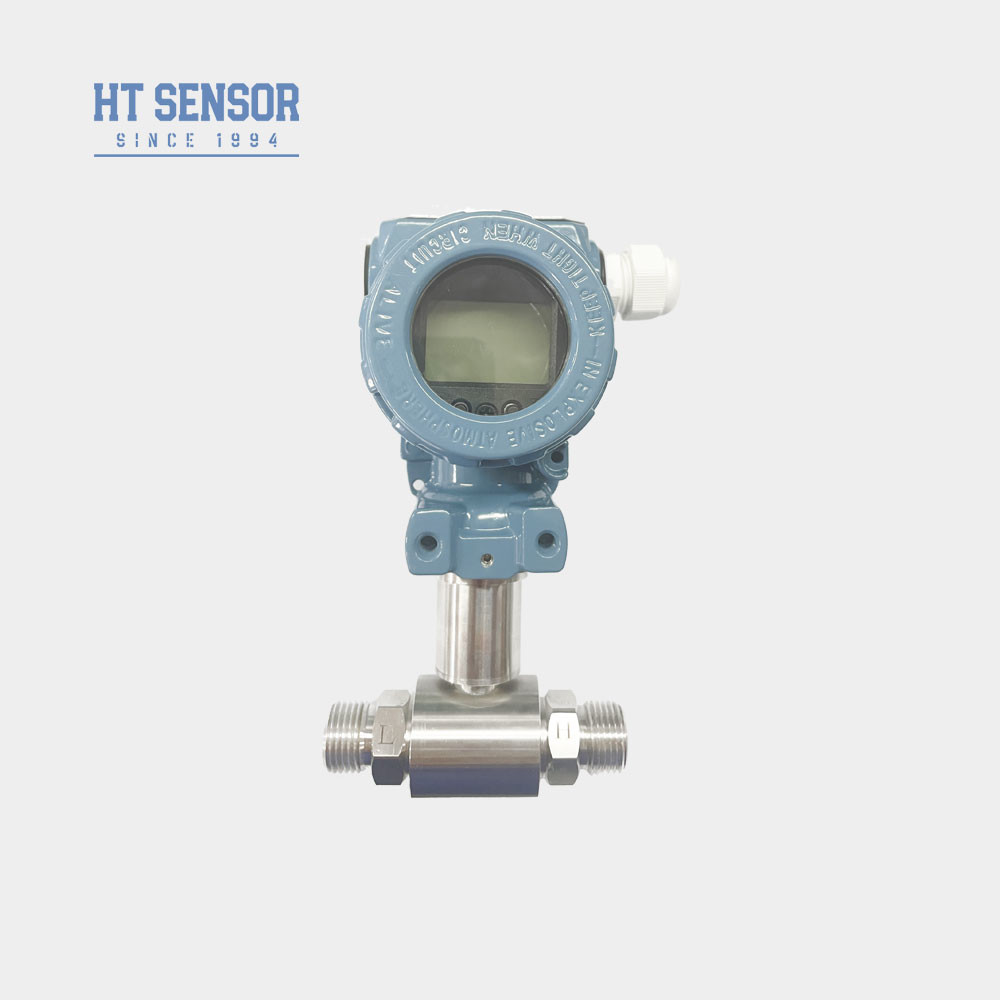

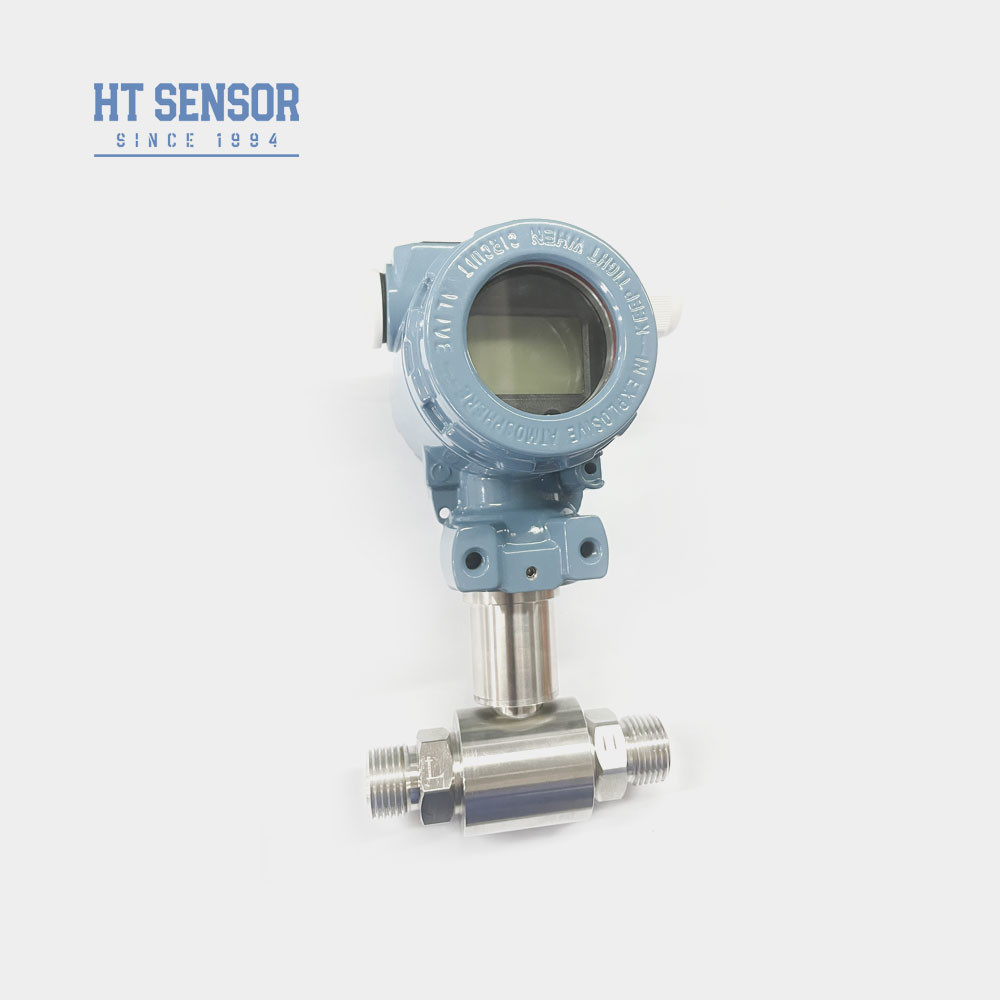

BP93420D-III Su ve Yağ Diferansiyel Seviye Vericisi için Diferansiyel Basınç Verici Sensörü
Product Details
| model: | BP93420D-II | Aralık: | 0-10kpa~2MPa |
|---|---|---|---|
| Güç: | 5VDC 24VDC | Çıkış: | 0,5-4,5V 4-20mA 0-10v VE benzeri |
| Malzeme: | Paslanmaz çelik | İplik: | Erkek ve kadın |
| Basınç tipi: | Diferansiyel basınç | Koruma sınıfı: | IP65 |
| Çalışma sıcaklığı: | 0-60 ℃ | Bağlantı: | Büyük DIN veya OEM |
| Vurgulamak |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description
BP93420D-III Su ve Yağ için Farklı Basınç Göndericisi Sensörü
BP93420DIII.DFarklıPResureGöndericisi
Farklı basınç verici sensörünün tanıtımı:
BP93420D-III 2088 Differensial basınç verici sensörü, yayılmış silikon basınç sensörü ile.Ölçülen ortamın basınç farkı sensörün her iki tarafındaki dalgalı diyaframda bulunduğunda, algılayıcı çip Wheatstone köprüsünün çıkış sinyali basınç farkı ile iyi bir doğrusal ilişkiye sahiptir ve basınç farkı doğru bir şekilde ölçülebilir.Çeşitli gazların ve sıvıların petrol borularında basınç farkı ölçümü için uygundur., kimyasal, elektrik enerjisi, hidroloji ve diğer endüstriler. 2088 Yapısal basınç vericisi ithal basınç sensörünü benimsiyor.Entegre bağlantı kutusu tasarımıÖzel bir terminal ve dijital ekranla donatılmış, kolay kurulum, kalibrasyon ve bakım.ve çeşitli durumlar için uygun tüm hava ortamı ve çeşitli sıvılar.
Ürün ÖzellikleriFarklı basınç verici sensörü:
- Göndericinin paslanmaz çelik yapısal tasarımı, kompakt ve kurulumu kolay hale getirir
- Dayanıklı ve güvenilir performansları sağlamak için sıkı bir sıcaklık telafi ve yaşlanma taramasına tabi tutulur
- Elektriksel arayüz, takma veya doğrudan kablolama seçeneği olarak seçilebilir.
BaşvurularFarklı basınç verici sensörü:
- Petrol, kimyasal, enerji ve hidroloji gibi endüstrilerin boru hatlarında çeşitli gazların veya sıvıların farklı basıncını ölçmek için uygundur.
- Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde uygulanır
- Boru hatları ve fırın odaları için basınç ölçümü
| Performans parametreleriFarklı basınç verici sensörü | |
|---|---|
| Ölçüm aralığı | 0-10KPa...~2MPa |
| Basınç Tipi | Farklı Baskı |
| Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
| Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Karşılama sıcaklığı | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Çalışma sıcaklığı | -30°C~80°C |
| Depolama sıcaklığı | -40°C~100°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
| Koruma derecesi | IP65 |
| Ağırlık | ~ 0,45 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ′′20mA | 1230VDC | 2/3/4 tel |
| 010/20mA |
3 tel |
|
| 0/1 ¢5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Sipariş ipuçlarıFarklı basınç verici sensörü |
1Ürünü seçerken, lütfen ölçülen ortamın ürünün temas eden parçalarıyla uyumlu olduğundan emin olun.
2Güvenilir çalışmayı sağlamak için, ölçüm noktası ve verici arasında üç valfli bir koleksiyon kurulması önerilir.Göndericinin pozitif ve negatif basınç odalarına yavaş ve eşit basınç uygulanmasını sağlamak.
3Kurulum sırasında, kurulum konumunun ürüne etkisini en aza indirmek için, basınç arayüzlerinin her iki ucunda yatay olarak yerleştirilmesi önerilir.
4. güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik müdahale veya radyo frekansı müdahale gibi özel gereksinimler için,Lütfen şirketimizi bilgilendirin ve bu gereksinimleri siparişte belirtin.
| Sipariş RehberiFarklı basınç verici sensörü | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| DII | Farklı basınç verici | |||||||
| Ölçüm aralığı | 0-10KPa...~2MPa | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ¢20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 erkek | |||||||
| J3 | G1/4 erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| D | Farklı Baskı | |||||||
