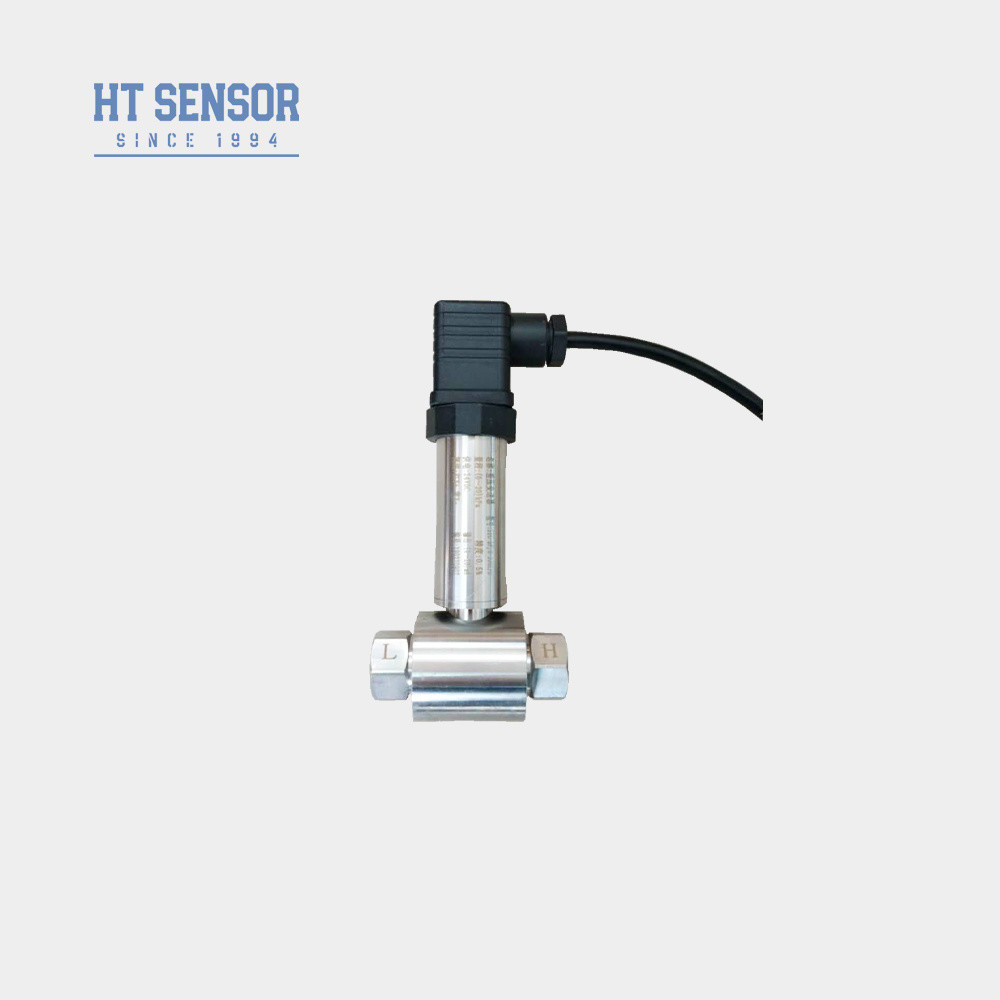

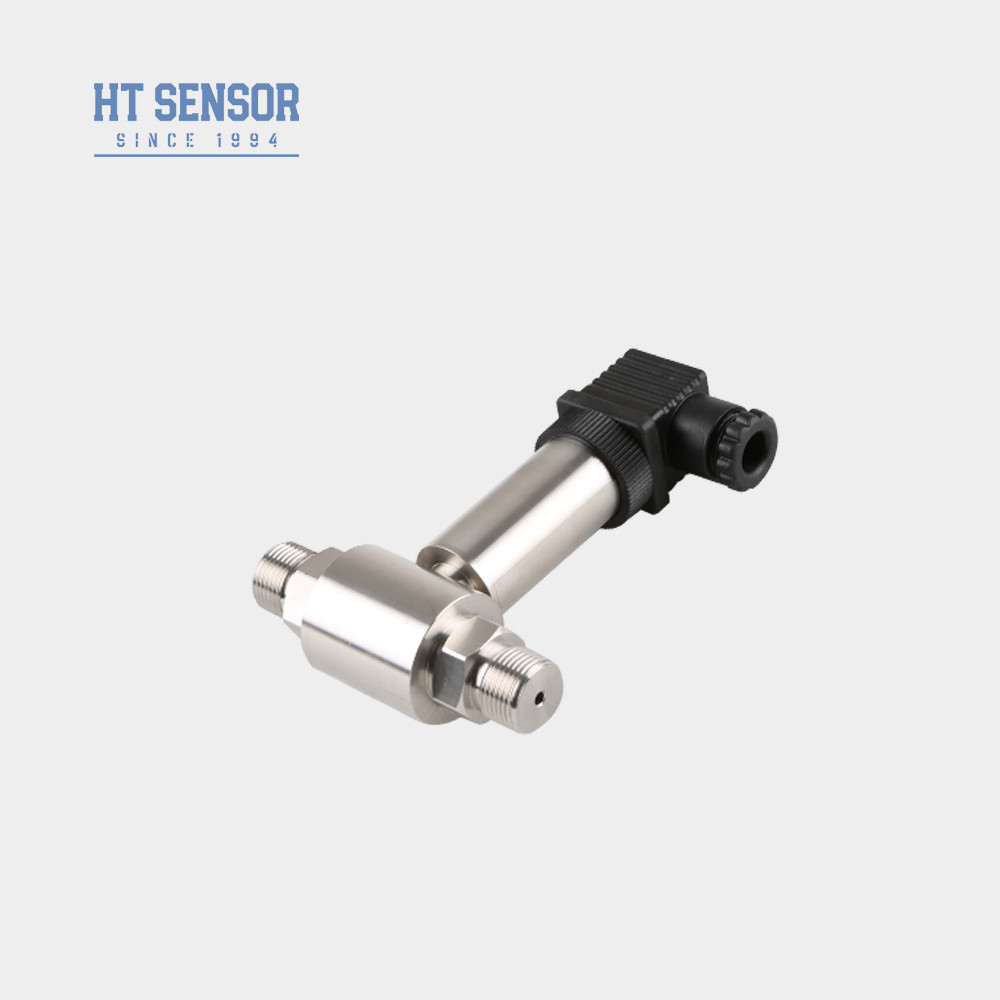

BP93420D-II Differential Pressure Transmitter With DIN For Liquid Test Differential Level Sensor (Sıvı Test Farklılık Düzeyi Algılayıcı)
Product Details
| model: | BP93420D-II | Aralık: | 0-10kpa~2MPa |
|---|---|---|---|
| Güç: | 24VDC(12-32VDC) | Çıkış: | 4-20mA 0-10v VE benzeri |
| Malzeme: | Paslanmaz çelik | İplik: | Erkek ve dişi G1/4 M20*1.5 vb. |
| Basınç tipi: | Farklı basınç verici sensörü | Koruma sınıfı: | IP65 |
| Çalışma sıcaklığı: | 0-60 ℃ | Bağlantı: | Büyük DIN veya OEM |
| Vurgulamak |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II Differential Pressure Transmitter With DIN For Liquid Test Differential Level Sensor (Sıvı Test Farklılık Düzeyi Algılayıcı)
BP93420DIIDFarklıPResureGöndericisi
Farklı basınç verici sensörünün tanıtımı:
BP93420DII, boru hatlarına veya dürtü hatlarına bağlanmak için çift basınç portlarına sahip bir difüzyon silikon piezoresistif sensörü ile donatılmış bir diferansiyel basınç verici.Bu cihaz hem gazlı hem de sıvı ortamlarda basınç farklılıklarını ölçmek için tasarlanmıştır., aşırı basınç, vakum ve neredeyse statik koşulları işleyebilir.
Sensör, uygulanan basınç altında deforme olan katı durumlu bir seramik diyafragmanı kullanır ve ortaya çıkan gerginlik dirençte orantılı bir değişiklik yaratır.Bu sinyal ev içinde entegre bir elektronik dönüştürücü tarafından işlenir, standart bir 0 ′′ 10 V veya 4 ′′ 20 mA sinyali çıkartır.
Kurulum, tel bağlantıları ile kolaylaştırılır, bu da vericiyi çeşitli endüstriyel ve sanitasyon uygulamalarına uygun hale getirir.Tipik kullanım durumları, ısıtma sistemlerinde basınç farklılıklarının izlenmesini içerir (yakıt ve dönüş hatları arasında), ayrıca filtreleri, fanları ve kompresörleri kontrol ediyor.
Ürün ÖzellikleriFarklı basınç verici sensörü:
- Göndericinin paslanmaz çelik yapısal tasarımı, kompakt ve kurulumu kolay hale getirir
- Dayanıklı ve güvenilir performansları sağlamak için sıkı bir sıcaklık telafi ve yaşlanma taramasına tabi tutulur
- Elektriksel arayüz, takma veya doğrudan kablolama seçeneği olarak seçilebilir.
BaşvurularFarklı basınç verici sensörü::
- Petrol, kimyasal, enerji ve hidroloji gibi endüstrilerin boru hatlarında çeşitli gazların veya sıvıların farklı basıncını ölçmek için uygundur.
- Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde uygulanır
- Boru hatları ve fırın odaları için basınç ölçümü
| Performans parametreleriFarklı basınç verici sensörü: | |
|---|---|
| Ölçüm aralığı | 0-10KPa...~2MPa |
| Basınç Tipi | Farklı Baskı |
| Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
| Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Karşılama sıcaklığı | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Çalışma sıcaklığı | -30°C~80°C |
| Depolama sıcaklığı | -40°C~100°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
| Koruma derecesi | IP65 |
| Ağırlık | ~ 0,45 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ′′20mA | 1230VDC | 2/3/4 tel |
| 010/20mA |
3 tel |
|
| 0/1 ¢5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Sipariş ipuçları |
1Ürünü seçerken, lütfen ölçülen ortamın ürünün temas eden parçalarıyla uyumlu olduğundan emin olun.
2Güvenilir çalışmayı sağlamak için, ölçüm noktası ve verici arasında üç valfli bir koleksiyon kurulması önerilir.Göndericinin pozitif ve negatif basınç odalarına yavaş ve eşit basınç uygulanmasını sağlamak.
3Kurulum sırasında, kurulum konumunun ürüne etkisini en aza indirmek için, basınç arayüzlerinin her iki ucunda yatay olarak yerleştirilmesi önerilir.
4. güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik müdahale veya radyo frekansı müdahale gibi özel gereksinimler için,Lütfen şirketimizi bilgilendirin ve bu gereksinimleri siparişte belirtin.
| Sipariş Rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| DII | Farklı basınç verici | |||||||
| Ölçüm aralığı | 0-10KPa...~2MPa | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ¢20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 erkek | |||||||
| J3 | G1/4 erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| D | Farklı Baskı | |||||||
