1/2BSP Flaş Diyafragma Basınç Göndericisi 4-20mA Endüstriyel Basınç Değiştiricisi
Product Details
| Model numarası.: | BPHT24-IX | Özel: | Özel |
|---|---|---|---|
| Ev materyalleri: | 304 SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Spesifikasyon: | Silikon basınç sensörü | Ölçüm basınç aralığı: | 0~35Kpa...~20MPa |
| Doğruluk derecesi: | %0,5 | ||
| Vurgulamak |
1/2BSP Flaş Diyafragma Basınç Göndericisi,Dökme diyafram basınç verici 4-20mA,4-20mA endüstriyel basınç dönüştürücü |
||
Product Description

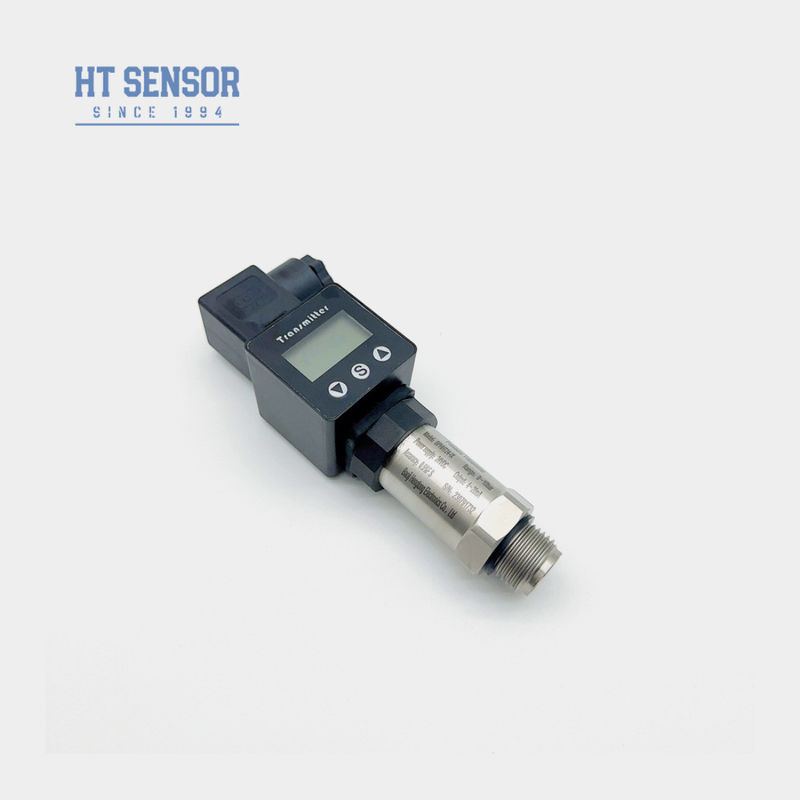

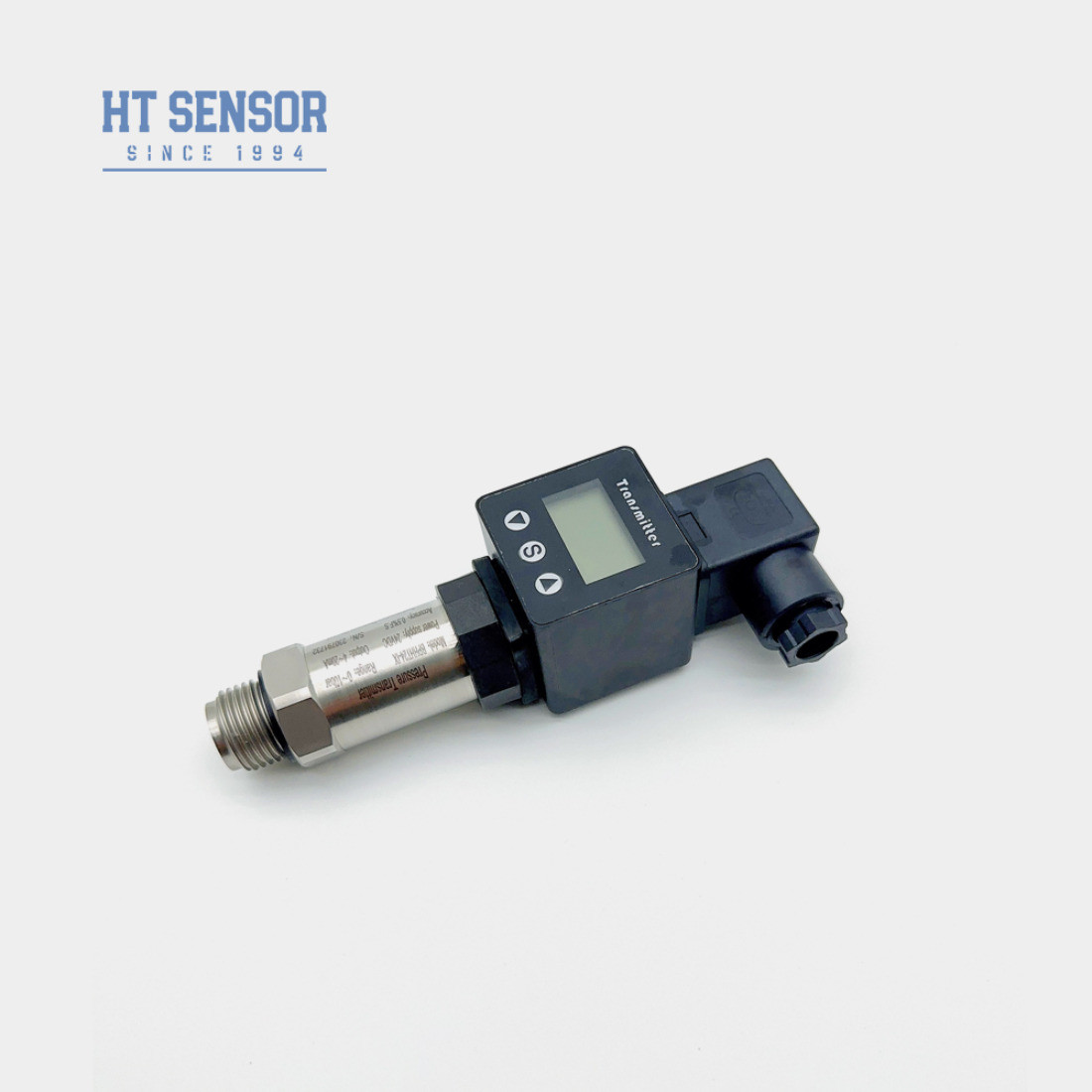

1/2BSP 4-20mA IX Ekranlı Diafragma Basınç Sensörü
BPHT24 PResureTKurtarıcı.
TanıtımFlaş Diyafragma Basınç Algılayıcı:
BPHT24Flush Diaphragm Pressure Sensor, orta basıncın doğrudan sensörün diyafragmasına etki etmesidir, böylece diyafragma, orta basınca orantılı bir mikro yer değiştirme üretir.Böylece sensörün direnci değişirDüz film basınç algılayıcı elastomer, ithal malzemeyi, diyafram yalıtım sürecini, basınç deliği olmayan test başını benimsiyor.Ölçüm işleminde viskoz ortam tıkanıklığı yoktur., kimyasal kaplamalar, boya, çamur, asfalt, ham petrol ve diğer viskoz ortamların basınç ölçümü ve kontrolü için uygun entegre yapısal tasarım.
Ürün Özellikleri:
- Çeşitli basınç arayüzleri seçenekleri
- Orta ölçeklemeyi önlemek için hijyenik uygulamalar için tasarlanmıştır
- Tam olarak paslanmaz çelik yapısı ile yüksek doğruluk
- Temizlenmesi kolay.
- 316L ile koroziv olmayan gazları ve sıvıları ölçmek için uygundur
- Çevre koruma ve kimyasal endüstriler için idealdir
- Denizcilik ve havacılık endüstrilerinde kullanılır
- Tıbbi, biyofarmasötik ve gıda hijyeninde kullanılmak için uygundurendüstriler.
Performans parametreleri:
| Ölçüm aralığı | 0~35Kpa...~20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70°C ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,15 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ′′20mA | 1230VDC | 2/3/4 tel |
| 010/20mA |
3 tel |
|
| 0/1 ¢5V | ||
| 0/1 ̇10V | ||
| 0.5 ∙ 4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.630V / pil | 4 tel |
Seçim Örnekleri:
Sipariş ipuçları:
1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Basınç verici üzerindeki ortamın koroziv etkisini önlemek için ölçülen ortamın özelliklerine göre uygun malzeme seçilmelidir.korozyona dayanıklı bir malzemeden basınç verici seçilmelidir..
6Ölçümün doğruluğunu sağlamak için basınç verici düzenli olarak kalibre edilmelidir.Kalibrasyon süresi kullanım ortamına ve gereksinimlerine göre belirlenebilir..
7Eğer ekipman ıslak, tozlu veya diğer sert ortamlara maruz kalırsa,Daha yüksek koruma seviyesine sahip bir basınç verici seçin.
8Kabloların düzgün bir şekilde bağlandığından emin olmak için cihazın yüzeyini düzenli olarak temizleyin.Zamanında tamir edilmeli veya değiştirilmelidirler..
9Düz film basınç verici uzun ömürlü, düşük güç tüketimi, kolay montaj ve bakım avantajlarına sahiptir.Ancak normal çalışmasını ve basıncın doğru ölçülmesini sağlamak için kullanım sırasında yukarıdaki konulara dikkat edilmesi gerekir..
| Düzen Rehber | ||||||||
| BPHT24 | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IX | Basınç Göndericisi | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Ölçüm aralığı | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
