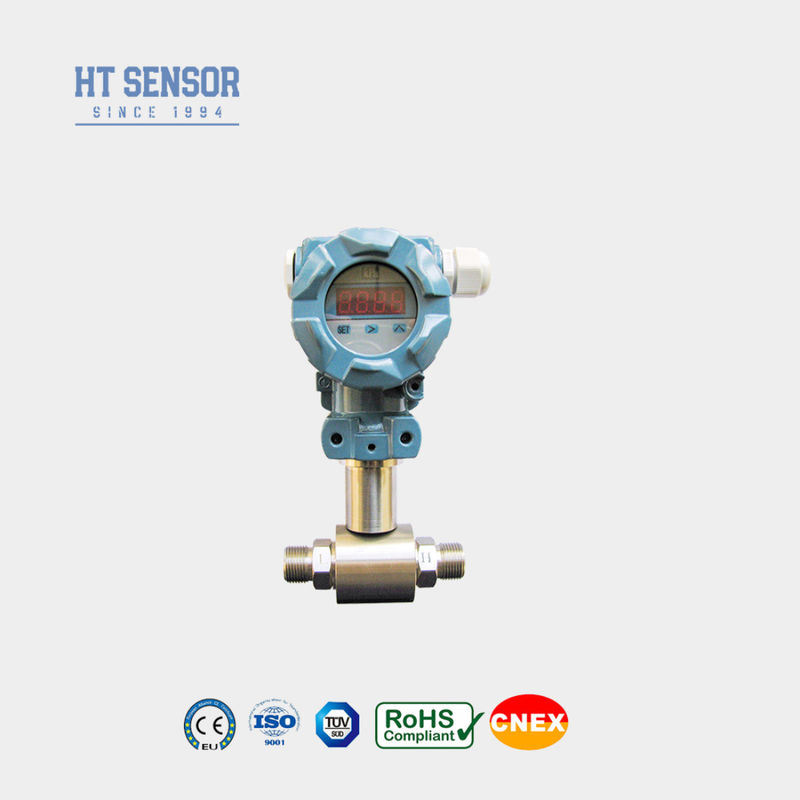

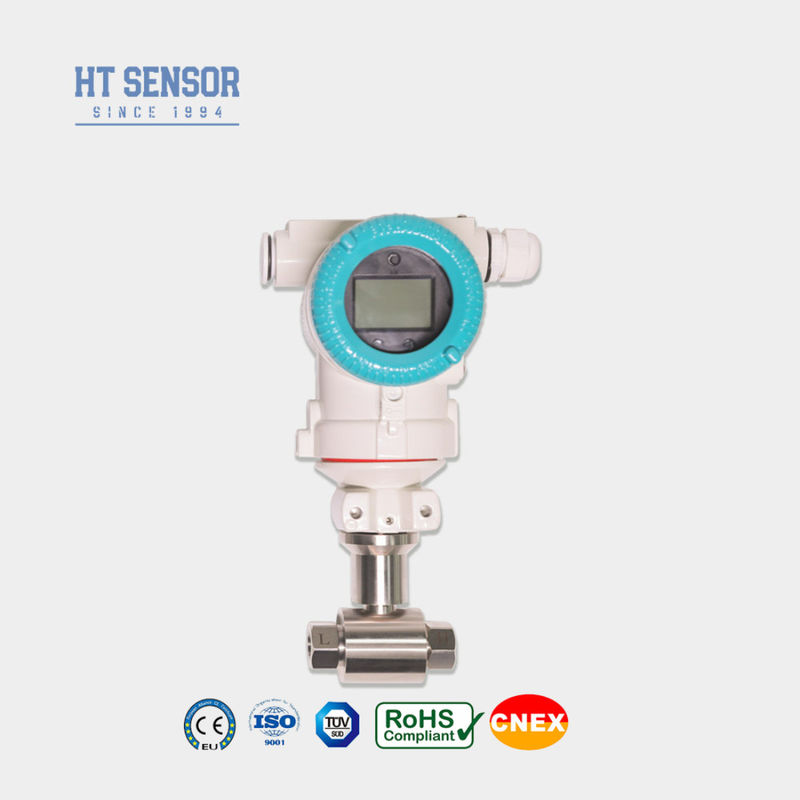

24VDC Farklı Basınç Türü Seviye Göndericisi Hart LCD Dp Türü Göndericisi
Ürün Detayları
| Model numarası.: | BP93420D-III | Özel: | Özel |
|---|---|---|---|
| Maksimum aralık: | 2Mpa | Çıkış: | 4-20 MA |
| Minimum Aralık: | 10kPa | Basınç tipi: | Diferansiyel basınç |
| Taşıma Paketi: | Kartonla Standart İhracat Ambalajı | Spesifikasyon: | 10kpa~2Mpa |
| HS kodu: | 9026201090 | türü: | Diferansiyel basınç iletici |
| ölçüm ortamı: | gaz veya sıvı | Doğruluk derecesi: | 0% 25, % 0,5.0%3 |
| Vurgulamak |
24VDC Farklı basınç tipi seviye iletici,Farklı basınç tipi seviye verici Hart,Hart LCD Dp Tipi Göndericisi |
||
Ürün Açıklaması
BP93420DIII diferansiyel basınç vericisi, piezoresistif bir silikon sensörü kullanır.Farklı basınç (DP) ileteçleri, iki basınç arasındaki farkı ölçer.Enstrümanın portları yüksek ve düşük tarafta işaretlenmiştir.Göndericiler, özellikle petrol, kimyasal ve boru hattı tesisatları gibi endüstrilerde, çeşitli gaz ve sıvı uygulamalarında diferansiyel basınç ölçümleri yapmak için idealdir.
1Paslanmaz çelik yapı tasarımı, kompakt ve kurulumu kolay hale getirir
2Sıkı bir sıcaklık tazminatına ve yaşlanma taramasına maruz kalır.
Uygulanan basınç okumaları, diafragmalar tarafından elde edilir ve basınç yüzey deformasyonu olarak kaydedilir ve bu değer elektronik bir sinyale dönüştürülür.Bu sinyal diferansiyel basınç modülüne aktarılır, iki değeri karşılaştırır ve basınç farkını santimetre kare başına (psi), bar veya kilopaskal (kPa) olarak ifade eder.Bu diyaframlar vakum koşulları uygulamalarda konteyner bütünlüğünü korumak için tüm kaynaklıdır- Evet.
| Ölçüm aralığı | 0-10KPa...~2MPa |
| Basınç Tipi | Farklı Baskı |
| Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
| Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Karşılama sıcaklığı | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Çalışma sıcaklığı | -30°C~80°C |
| Depolama sıcaklığı | -40°C~100°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304 paslanmaz çelik, dökme alüminyum |
| Diyafram malzemesi | 316L Paslanmaz çelik |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
| Koruma derecesi | IP65 |
| Ağırlık | ~1,4kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ′′20mA | 15 ̊30VDC | İki/Üç/Dört Tel |
| Hart ile 4 ′′ 20 mA | İki tel. | |
| RS485 İletişim Protokolü | Dört tel |
Sipariş ipuçları:
1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20°C ila 250°C'dir. Ürünün çalışma sıcaklığı -20°C'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Yüksek titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler için, lütfen şirketimizi bilgilendirin ve siparişte belirtin
Sipariş rehberi:
| BP93420 | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| DIII | Farklı basınç verici | |||||||
| Ölçüm aralığı | 0-10KPa...~2MPa | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ¢20mADC | S2 | Hart'la birlikte 4'20mADC | |||||
| S3 | RS485 | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 erkek | |||||||
| J3 | G1/4 erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| D | Farklı Baskı | |||||||
