1-5V Piezoresistive Basınç Algılayıcı Sinyal Çıkışı Difüz Silikon Basınç Algılayıcı
Product Details
| Model numarası.: | BP93420-IB | Güç: | 5VDC /12-36VDC |
|---|---|---|---|
| İplik: | G1/2, M20*1.5, 1/2NPT | Uzun vadeli istikrar: | +-0.2% F.S/Yıl ((Tip.) |
| Ev materyalleri: | 316L veya 304SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| ölçüm ortamı: | <i>Liquid air.</i> <b>Sıvı hava.</b> <i>water oil</i> <b>su yağı</b> | Doğruluk derecesi: | <i>0.5%.</i> <b>%0,5.</b> <i>0.25%</i> <b>%0,25</b> |
| Basınç aralığı: | 0kpa~5kpa...100MPa | Çıkış sinyali: | 4-20mA veya RS485 Modobus |
| Vurgulamak |
5V piyezoresistif basınç sensörü,Piezoresistif basınç sensörü sinyali çıkışı,5V diföz silikon basınç sensörü |
||
Product Description

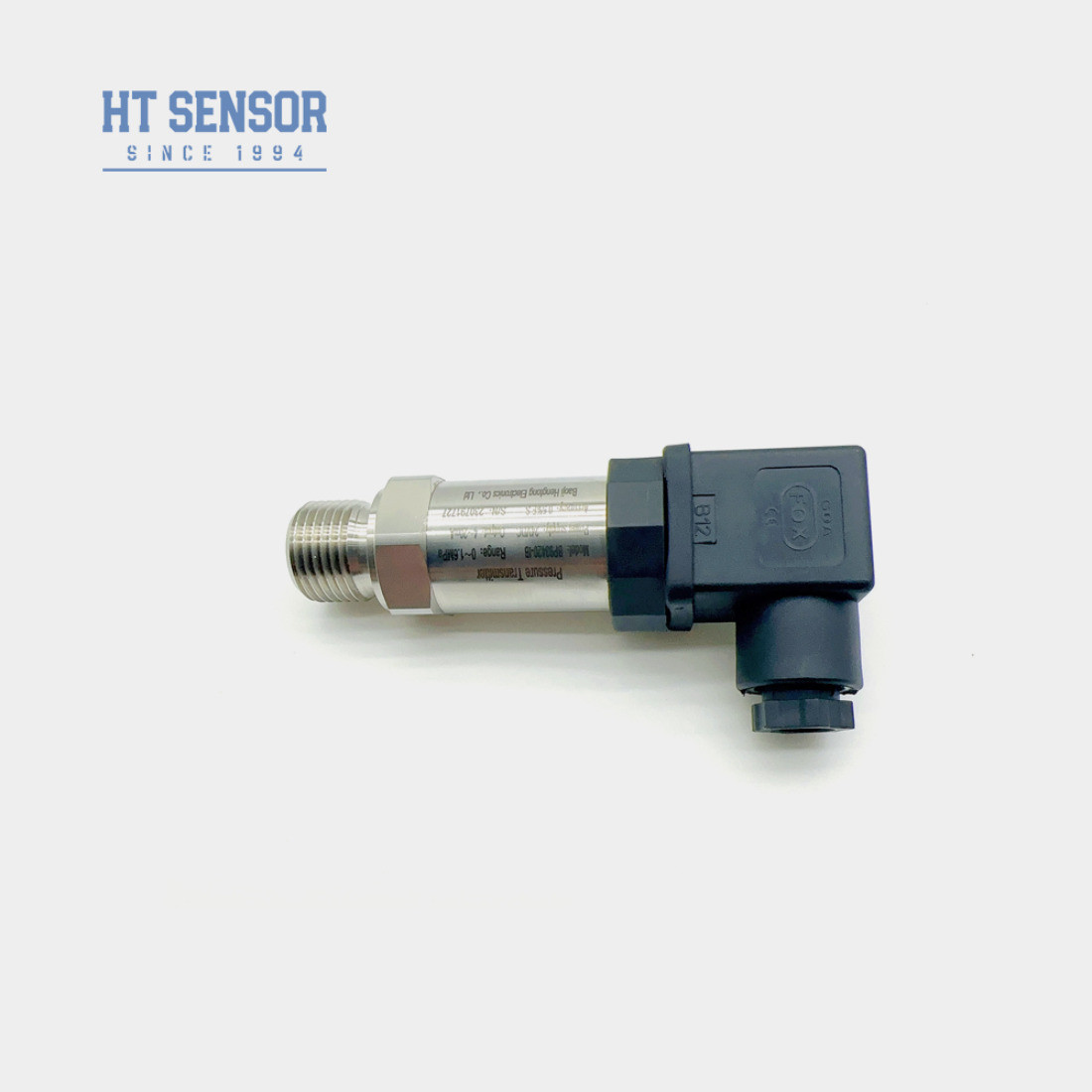

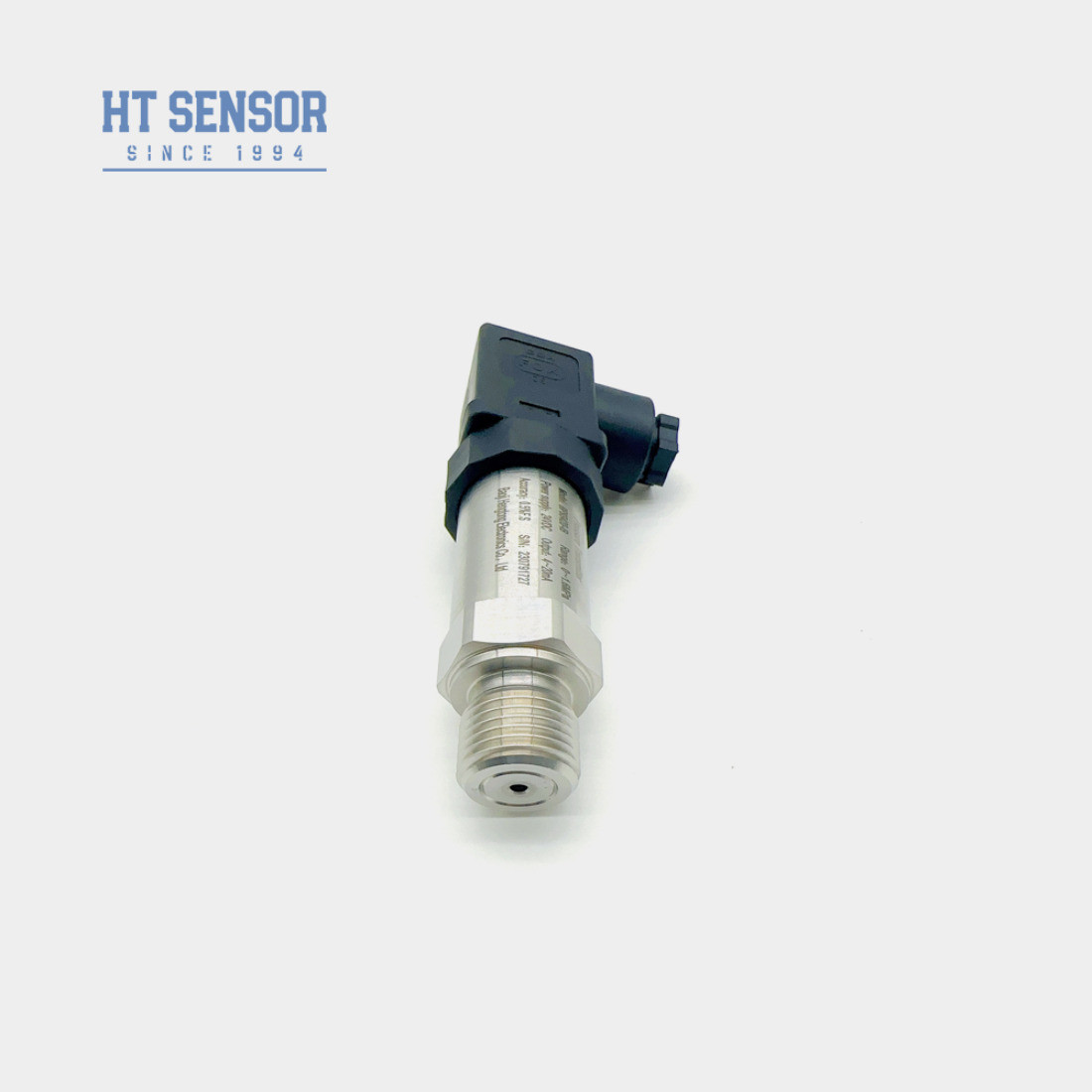

HT Sensör BP93420-IB 1-5V Sinyal Çıkışı Difüz Silikon Basınç Göndericisi Sensörü
BP93420IB Basınç Göndericisi sensörü
Basınç verici sensörünün giriş:
BP93420IB basınç verici sensörü, piyezoresistif etki prensibini kullanır, doping difüzyonu yoluyla entegre teknolojiyi kullanır,Monokristal silikon levhasındaki kristal yönünün özellikleri boyunca, gerilmeye dayanıklı, silikon malzemelerinin esnek mekanik özelliklerini kullanarak köprüyü oluşturur, tüm silikon malzemelerinde anisotropik mikro işleme,bir dizi kuvvet duyarlı ve güç dönüşüm algılayıcından oluşur..
Difüzyon silikon basınç sensörleri esas olarak süreç kontrol sistemlerinde, basınç kalibrasyon cihazlarında, hidrolik sistemlerde, biyomedikal aletlerde, hidrolik sistemlerde ve valflerde kullanılır.seviye ölçümü, soğutma ekipmanları ve HVAC kontrolü ve diğer endüstriler, yüksek otomasyon gereksinimleri olan tüm endüstrilerin difüzyon silikon basınç sensörleri kullanabileceğini söyleyebiliriz.
Basınç verici sensörünün performans parametreleri:
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,15 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Ürün Özellikleribasınç verici sensörü:
- 1.Silikon çiplerindeki bu kuvvet direncinin piezoresistif etkisi, sıfır noktasına yakın düşük aralığında ölü bölgeye sahip değildir ve basınç sensörünün aralığı birkaç Kpa kadar küçük olabilir.
- 2.Yüksek çıkış hassasiyeti
- 3.Yüksek hassasiyet, tümü paslanmaz çelik yapısı.
- 4.Çip entegre bir süreç benimser ve herhangi bir iletim parçaları yoktur, boyut olarak küçük ve hafif ağırlıkta
Başvurularbasınç verici sensörü:
- 1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
- 2Denizcilik ve havacılık endüstrilerinde uygulanır
- 3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
- 4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Basınç verici sensörünün sipariş ipuçları |
Aşırı veya aşağı aralığı seçtiğinde, amplituda ± 30% FS içinde kontrol edilir.
■ Basınç modu, makul bir seçime ihtiyaç duyulduğuna göre ölçüm basıncı, mutlak basınç ve mühürleme basıncı olarak ayrılır.
■ Sistemin maksimum aşırı yüklenmesini doğrulayın, sistemin maksimum aşırı yüklenmesi sensörün aşırı yük koruma sınırından daha az olmalıdır,Aksi takdirde ürünün kullanım ömrünü etkileyecektir., hatta ürüne zarar verebilir.
■ Diyaframı herhangi bir sert nesneyle dokunmayın, aksi takdirde diyaframın kırılmasına neden olur.■ Negatif basınç çekirdeğinin malzemesi ve üretim süreci pozitif basınç çekirdeği ile aynı değildir., ve negatif basınç çekirdeği ölçüm basıncı çekirdeği ile değiştirilemez.
■ Lütfen yanlış kurulum nedeniyle ürüne zarar gelmemesi için kurulumdan önce kullanım kılavuzunu dikkatlice kontrol edin.
■ Uygunsuz kullanım tehlikeye ve kişisel yaralanmaya neden olabilir.
■ çekirdeği kabuktan çıkarın, tel ve boru bacağını çekmeyin.

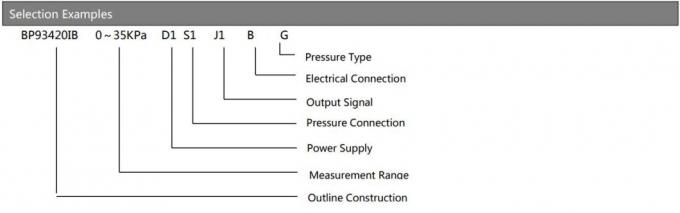

| Basınç verici sensörünün sipariş rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||

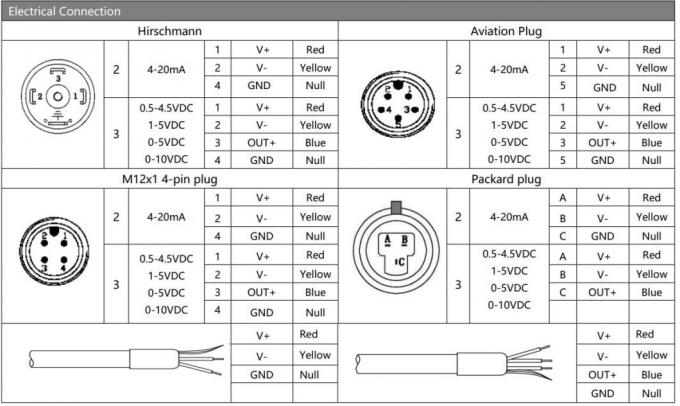

| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
