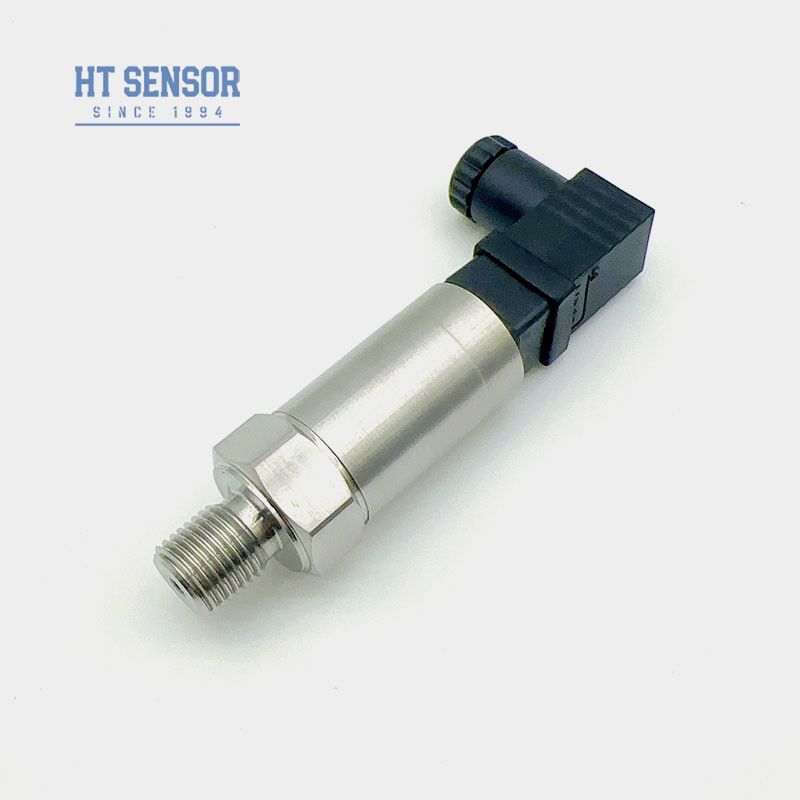

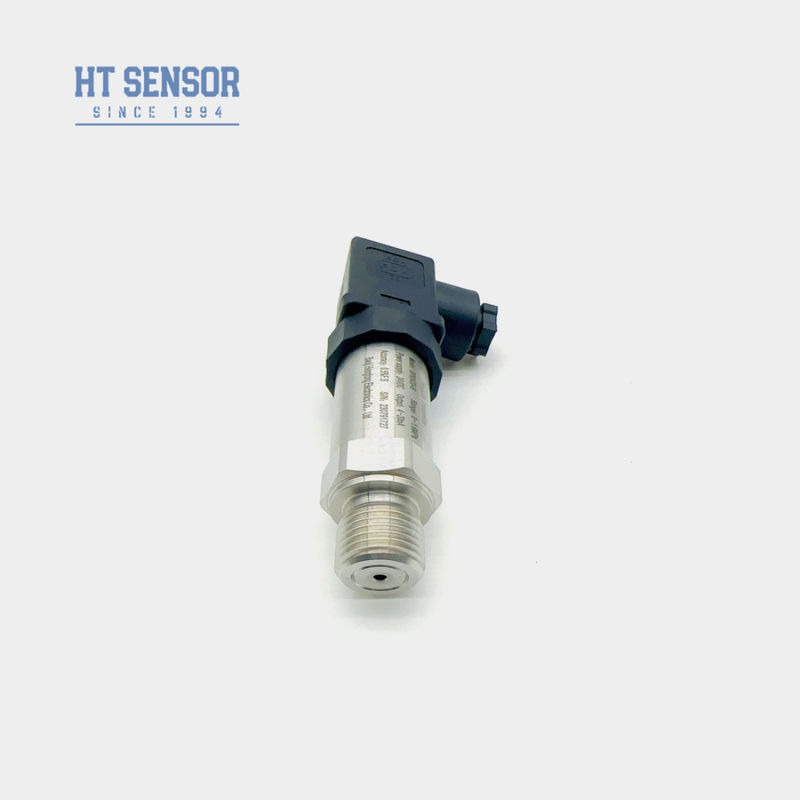

HT Sensör Basınç Değiştiricisi Sensör İki Tel Basınç Göndericisi 4-20 MA Mini Bağlantı
Product Details
| Model numarası.: | BP157 | Ölmek: | NOVA sensör ölçeği |
|---|---|---|---|
| Kompanzasyon Sıcaklığı: | -10~70°C | Ev materyalleri: | 304 SS |
| Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Kaynağı: | Baoji, Çin |
| türü: | MINI Basınç Verici | ölçüm ortamı: | gaz veya sıvı |
| Basınç aralığı: | 0kpa~10kpa...20MPa | İşaretleme: | ExiaIICT6 |
| Vurgulamak |
HT Sensör Basınç Değiştiricisi Sensör,Basınç Değiştiricisi Sensörü İki Tel,Mini Bağlantı ile basınç verici 4-20 MA |
||
Product Description
BP157 Basınç Göndericisi
Basınç verici sensörünün tanıtımı:
BP157 basınç verici sensörü, sinyal ölçüm unsuru olarak HT serisi silikon basınç dirençli izolasyon zarı yağla dolu çekirdeği kullanır.Sinyal işleme devresi paslanmaz çelik koruma içinde yer almaktadır, sensör sinyalini standart bir çıkış sinyaline dönüştürür.ve bitmiş ürünler istikrarlı ve güvenilir performans sağlamak için.
Ürün Özellikleri:
1Yüksek doğruluk ve istikrarla, verici, çok çeşitli endüstriyel ortamlarda güvenilir bir şekilde çalışabilir.
2Piezoresistif ölçüm ilkesini benimser ve silikon levhanın direncinin değişimini ölçerek basınç değerini elde eder.
3Geniş bir ölçüm aralığına sahiptir ve farklı basınç seviyelerine uyarlanabilir.
4Hızlı tepki özelliğine sahiptir ve gerçek zamanlı olarak basınç değişikliklerini izleyebilir ve geri bildirim verebilir.
5İyi bir doğrusal performansı vardır ve doğru basınç ölçüm sonuçları sağlayabilir.
6Farklı kontrol sistemi gereksinimlerine uygun olmak üzere 4-20mA, 0-5V vb. gibi çeşitli çıkış sinyali seçenekleriyle mevcutturlar.
Uygulamalar:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri:
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Exia IICT6 |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.05kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Sipariş ipuçları:Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.
Sipariş rehberi:
| BP15X | Analog basınç verici | ||||||||
| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
Sıkça sorulan sorular:
S: Üretici misiniz?
A: Evet, biz profesyonel sensör üreticisi 29 yılı aşkın bir süredir!
S: OEM hizmeti kabul edebilir misiniz?
Cevap: Evet, sensörlerimize şirket bilgilerinizi ve logonuzu koyabiliriz.
S: Dağıtıcınız olabilir miyim?
A: Evet, denizaşırı pazarda dağıtımcılar arıyoruz.
S: Önderi süreniz nedir?
A: Normalde 7-10 gün.100pcs'den fazla miktar için, ekstra 3-5 iş günü gerekir.
