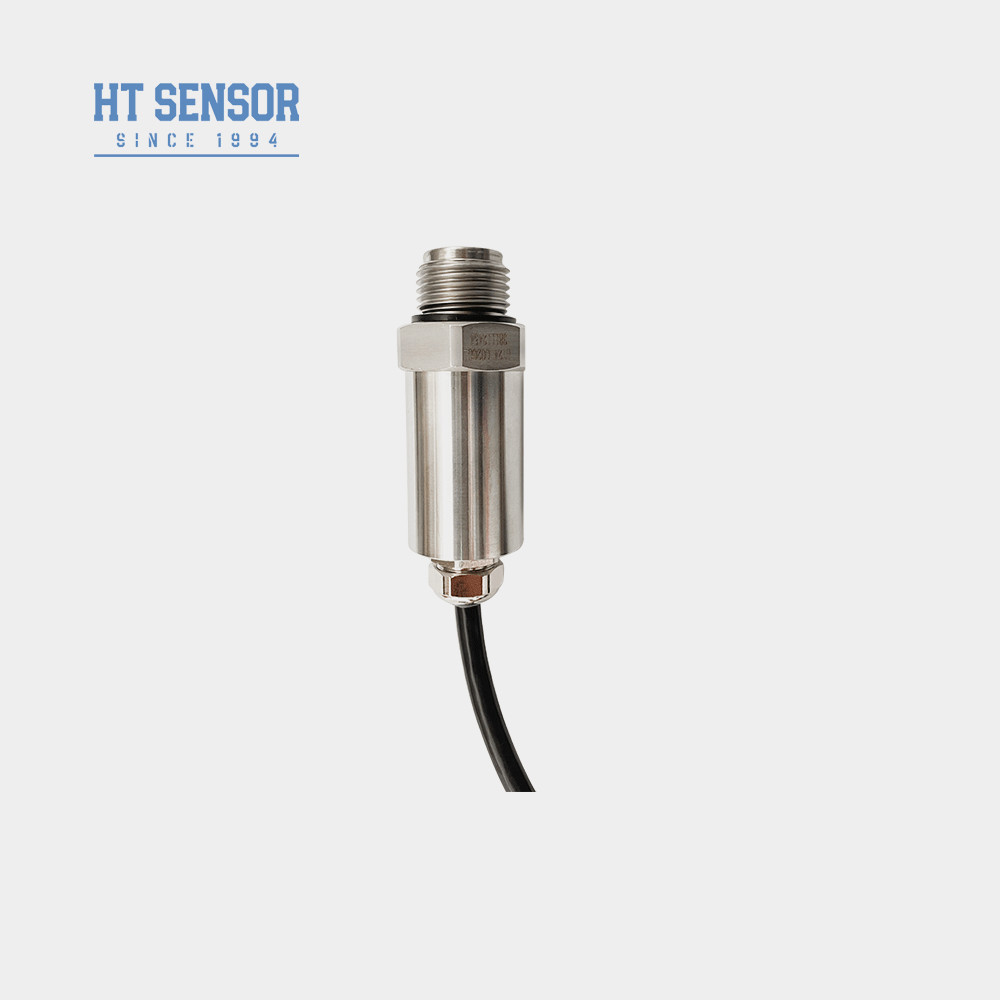

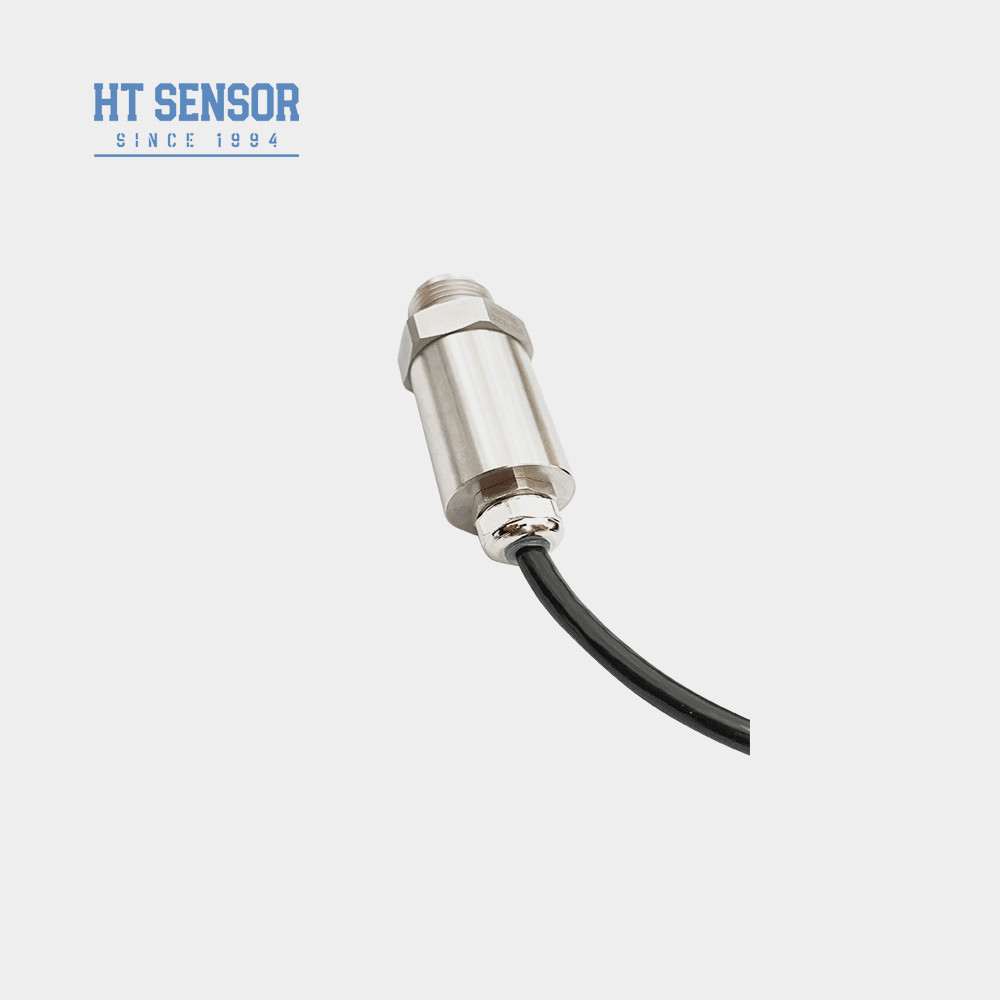

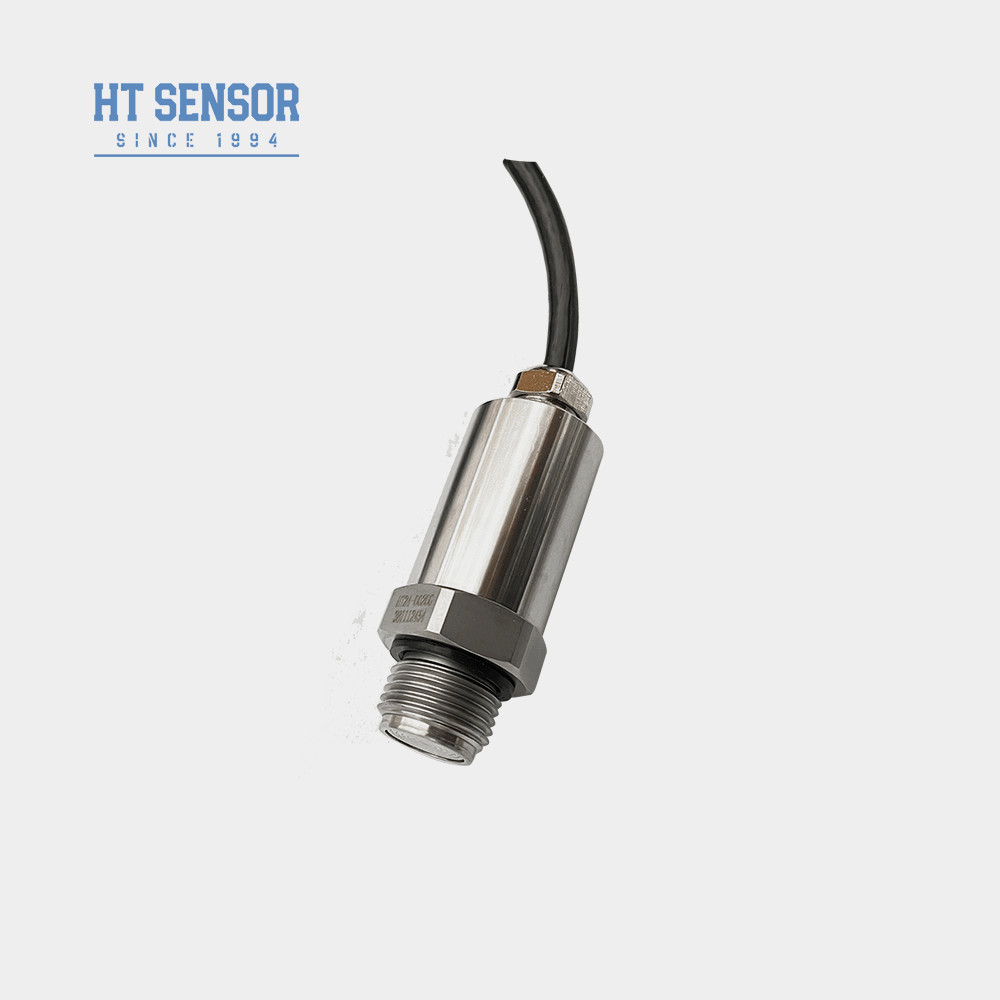

BPHT24 basınç verici
Akış diyafram basınç sensörünün tanıtımı:
BPHT24 sıvı diyafram basınç sensörü ileteci, endüstriyel otomasyon kontrol sistemlerinde yaygın olarak kullanılan bir sensördür.Basınç sinyallerini standart elektrik sinyallerine dönüştürebilir.. Dönen tasarım, montajı çok uygun hale getirirken, düz film yapısı daha istikrarlı ölçüm sonuçları sağlar.ve diğer özellikler, ve çeşitli basınç ölçüm uygulamalarında yaygın olarak kullanılır.
Ürün ÖzellikleriDökme diyafram basınç sensörü:
1. Çeşitli basınç arayüzleri seçenekleri
2Orta ölçeklenmeyi önlemek için hijyenik uygulamalar için tasarlanmıştır.
3Yüksek hassasiyet ve tamamen paslanmaz çelik yapısı
4Temizlenmesi kolay.
BaşvurularDökme diyafram basınç sensörü:
1. 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
2Çevre koruma ve kimyasal endüstriler için idealdir.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Tıbbi, biyofarmasötik ve gıda hijyeni endüstrilerinde kullanılmak için çok uygundur.
| Performans parametreleriDökme diyafram basınç sensörü |
| Ölçüm aralığı |
0~35Kpa...~20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez |
0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar |
± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı |
2.4Khz |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex db IIC T6 Gb |
| Koruma derecesi |
IP65 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~ 0,15 kg |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| RS485 İletişim Protokolü |
3.6 ~ 30V / pil |
4 tel |
| Çizelge İnşaatıDökme diyafram basınç sensörü |
| Boyut |
|
- Lütfen bir seçim yapmadan önce test edilen ortamın ürünün temas kısmıyla uyumlu olduğundan emin olun.
- Patlama geçirmez ürünlerin sipariş verirken dijital ekran başlığı ile birlikte gelmediğini unutmayın.
- LCD veya LED ekran başlı bir verici sipariş ederken, güç kaynağının 20VDC'den az olmadığından emin olun.
- Güvenilir bir çalışma için, tarlada yıldırım koruma cihazları kurmak ve ürünün ve güç kaynağının uygun şekilde topraklanmasını sağlamak önerilir.
- Flüor kauçuklu O halkalarının nominal çalışma sıcaklık aralığı -20°C ila 250°C arasındadır. Eğer çalışma sıcaklığı -20°C'nin altında ise, lütfen bir EPDM O halka seçin.
- Varsayılan kablo uzunluğu 1.5 m'dir ve seçim yapmak için üç kablo malzemesi vardır.Farklı bir kablo malzemesi gerekiyorsaLütfen sırada belirtin.
- Güçlü titreşim, anlık darbe kuvveti veya güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler varsa, lütfen bize bildirin ve siparişte belirtin.
| Sipariş RehberiDökme diyafram basınç sensörü |
| BPHT24 |
Basınç verici |
| |
Kod |
Çizelge İnşaatı |
| IX |
Basınç Göndericisi |
IIC/III |
Endüstriyel Genel/ Ekran Basınç Göndericisi |
| T |
Yüksek sıcaklığa dayanıklı basınç verici |
|
|
| |
Ölçüm aralığı |
0~35Kpa...~20MPa |
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 fiş |
| B3 |
Kapalı kablo çıkışı |
| B4 |
2088 Endüstriyel kabuk |
| B5 |
2088 Ekranlı Endüstriyel Kaplama |
| B6 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
