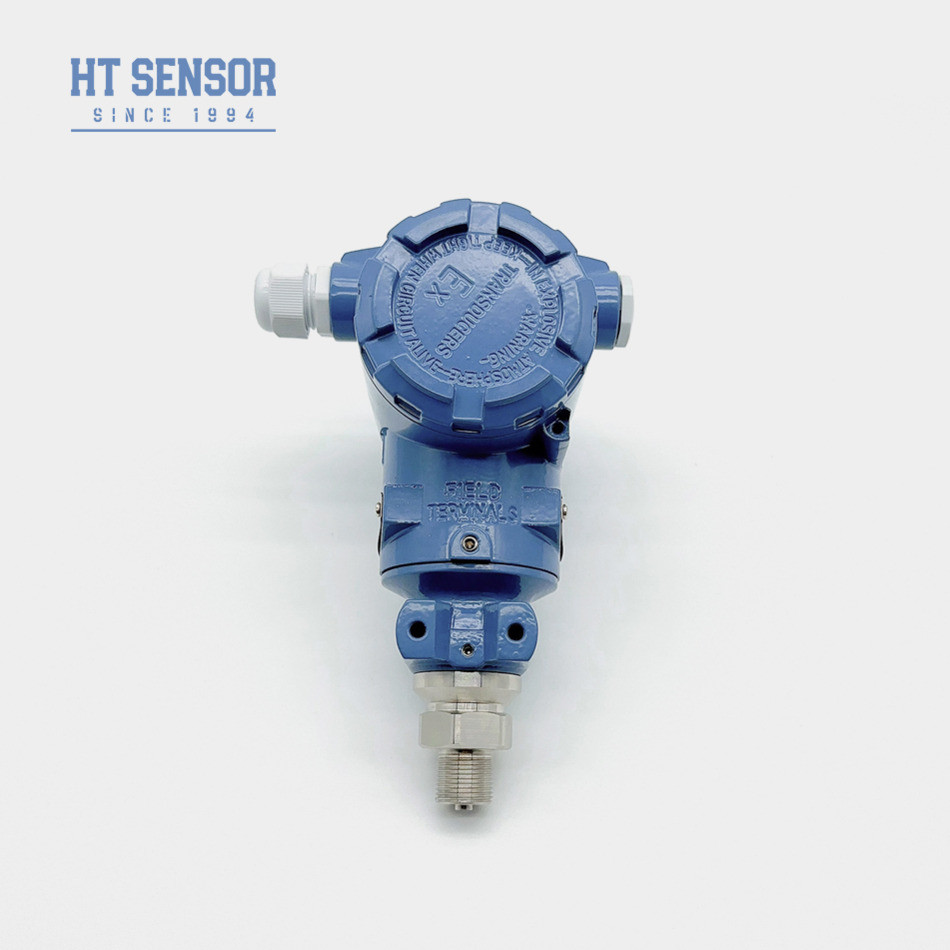

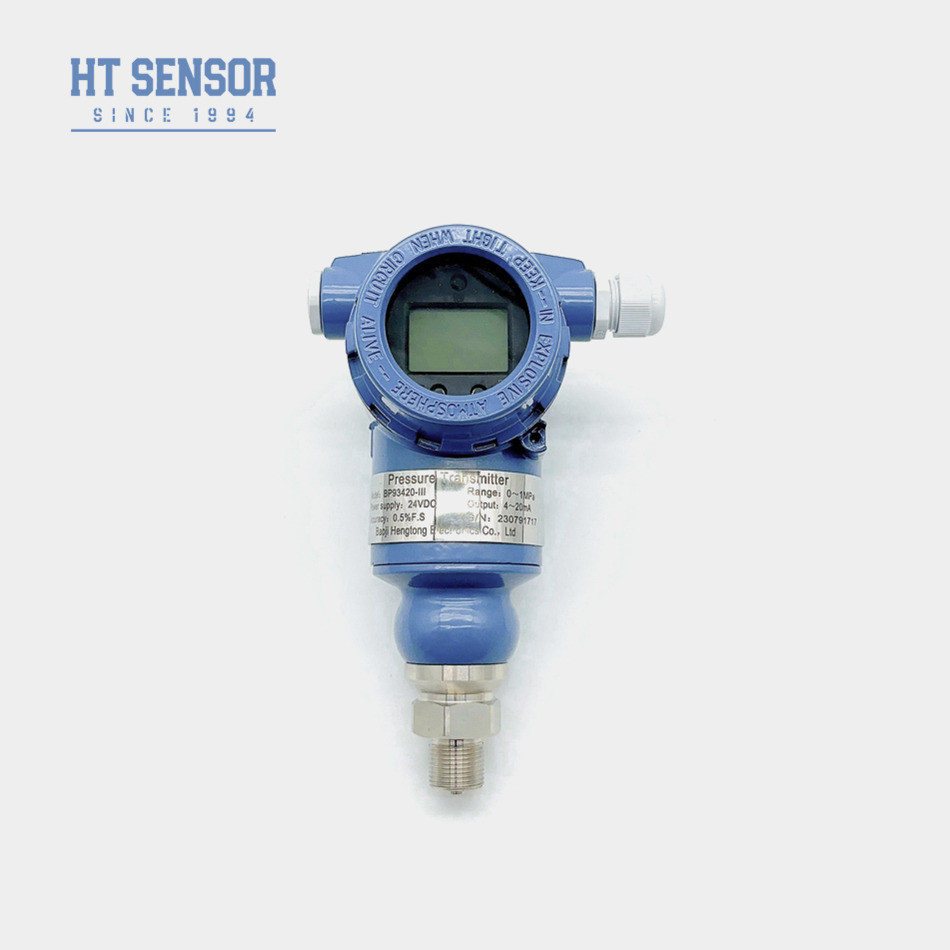

Akıllı basınç vericisi:
Model BP93420-III dijital akıllı basınç verici akıllı bir sensörden ve akıllı bir elektronik karttan oluşur. Akıllı sensör kapasitif sensöre sahiptir,Diyafram algılama devresi, sıcaklık sensörü ve sıcaklık telafi devre vb.Akıllı devre kartı, mikro bilgisayar denetleyici ve çevresel devreden oluşur.Basınç sinyalinin elektrik sinyaline dönüştürülmesini tamamlayın.Sıvı, gaz veya buhar basıncını ölçmek için kullanılır.
Ürün Özellikleriakıllı basınç verici:
1Geniş ölçüm aralığı
2. Çeşitli çıkış sinyali biçimleri
3Düzenlenebilir sıfır noktası ve tam ölçek
4Yüksek doğruluk ve istikrar
Başvurularakıllı basınç verici:
1Petrol, kimya, metalürji, enerji ve hidroloji
2- Sert dış endüstriyel ortamlarda basınç ölçümü ve kontrolü
| Akıllı basınç verici performans parametreleri |
| Ölçüm aralığı |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik |
≤±0,1% FS |
| Histeriz |
≤±0,1% FS |
| Uzun vadeli istikrar |
± 0.1% F.S./Yıl ((Tipik) ± 0.2% F.S./Yıl ((Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı |
2.4Khz |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
Alüminyum alaşımı |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex db IIC T6 Gb |
| Koruma derecesi |
IP65 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~1,2 kg |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| RS485 İletişim Protokolü |
3.6 ~ 30V / pil |
4 tel |
1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.
| Sipariş Rehberi |
| BP93420XX |
Basınç verici |
| |
Kod |
Çizelge İnşaatı |
| IB |
Genel basınç verici |
IX |
Basınç Göndericisi |
| IE |
Şoklara dayanıklı hava basınç verici |
IIC/III |
Endüstriyel Genel/ Ekran Basınç Göndericisi |
| Eğer |
Nem geçirmez basınç verici |
IIE/IIIE |
Genel / Ekran Basınç Göndericisi |
| IN |
Klima için özel basınç verici |
|
|
| IC |
Yüksek sıcaklık basınç verici |
|
|
| IQ/IQT |
Büyük Diyafram / Yüksek sıcaklık basınç verici |
|
|
| |
Ölçüm aralığı |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 fiş |
| B3 |
Kapalı kablo çıkışı |
| B4 |
2088 Endüstriyel kabuk |
| B5 |
2088 Ekranlı Endüstriyel Kaplama |
| B6 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
Size en uygun sensörü önermek için lütfen aşağıdaki bilgileri bize bildirin.
1Çalışma sıcaklığı: -40 ~ 125 °C
2Test alanı mı?
3Çıktı: 4-20mA, RS485 veya diğerleri?
4. vida: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5Elektrik bağlantısı: Hirschmann, Packard, doğrudan bağlantı?
6Sipariş miktarı: ?
