Model numarası.: | BP93420-III | Basınç aralığı: | -100kpa...0kpa ~10kpa...100MPa |
---|---|---|---|
Doğruluk derecesi: | 0.25% F.S. | Güç kaynağı: | 12~36V, Standart 24V |
Çıkış sinyali tipi: | Analog dijital | Basınç tipi: | Ölçü, Mutlak Basınç, Sıfırlanmış Basınç |
yapı tipi: | Akıllı Basınç Verici | ölçüm ortamı: | Sıvı, Gaz, Petrol |
Malzeme: | Alüminyum alaşımı | Garanti: | 2 yıl |
Vurgulamak: | 24VDC Akıllı Dijital Basınç Değiştiricisi,Dijital Ekranlı 4mA Basınç Değiştiricisi,Dijital Ekranlı 20mA Basınç Değiştiricisi |
Akıllı basınç vericisi:

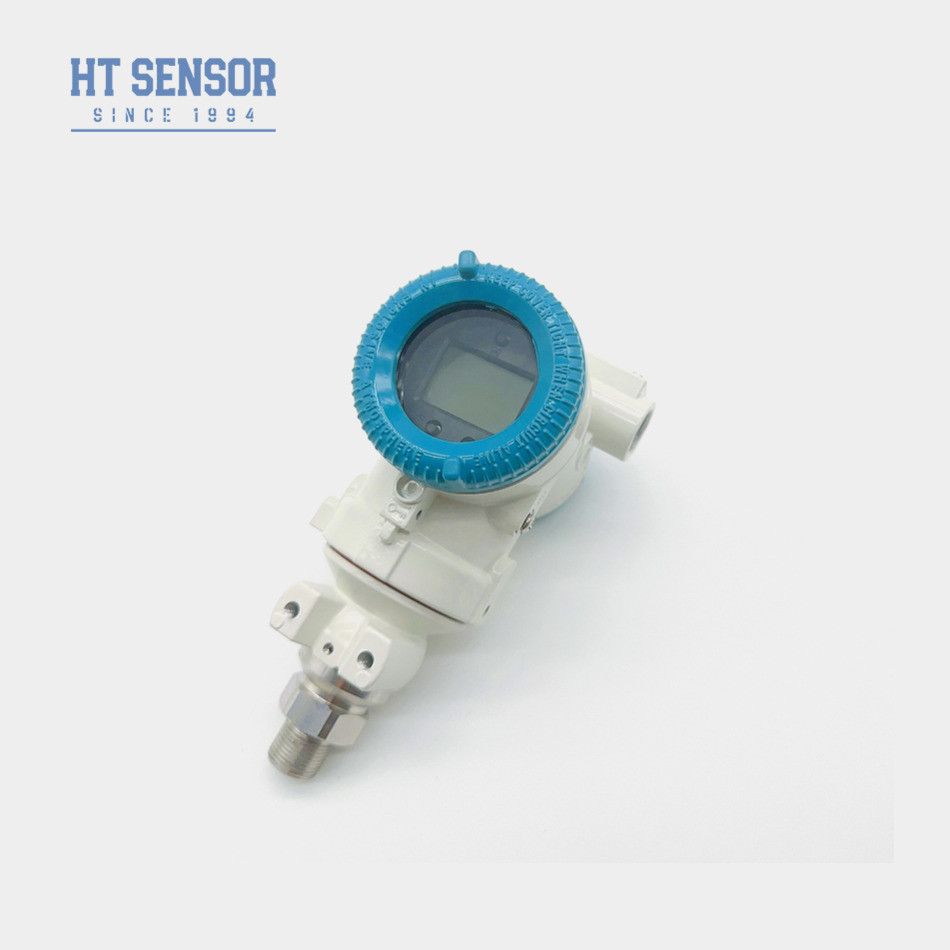

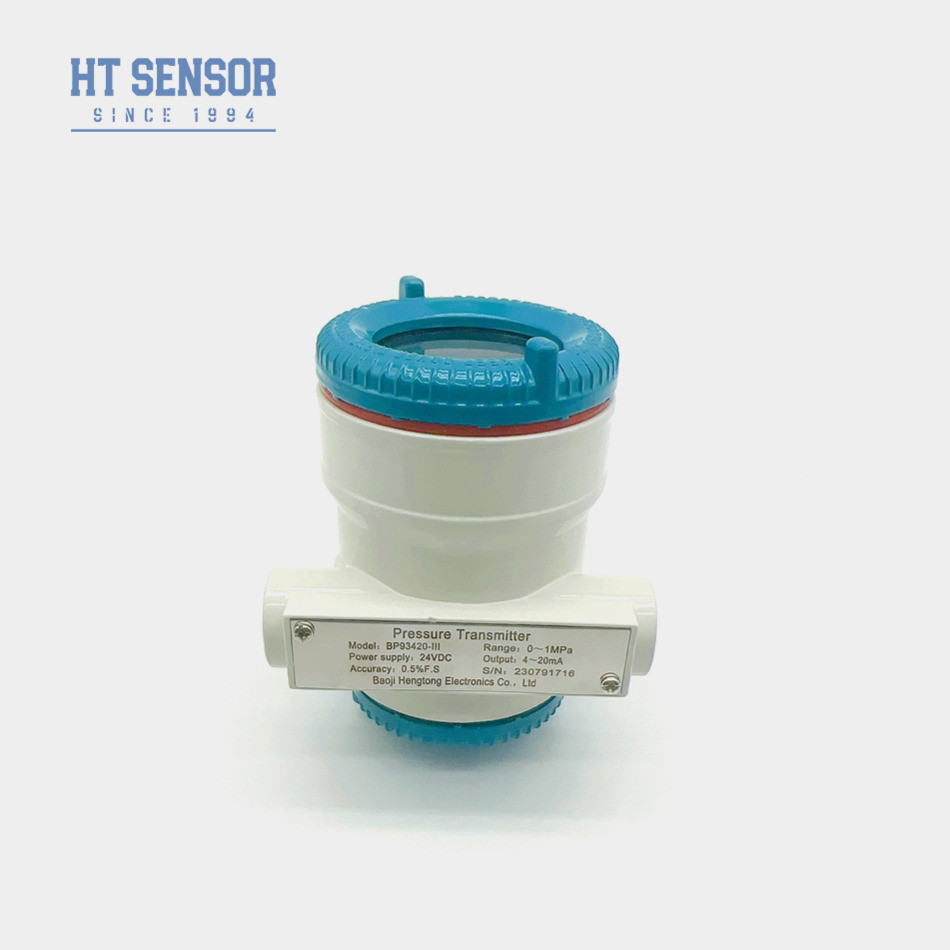

BP93420-III dijital akıllı basınç verici, sıvıların, gazların veya buharların basıncını doğru bir şekilde ölçen bir cihazdır.Düzenlenebilir sıfır ve tam ölçekli ayarları sunan çok yönlü bir basınç verici, ayrıca farklı uygulama ihtiyaçlarını karşılamak için çeşitli çıkış sinyali seçenekleri.BP93420-III yüksek düzeyde doğruluk ve istikrar sağlamak için tasarlanmıştır,Zaman içinde güvenilir ve tutarlı basınç okumalarını sağlamakSınır, doğruluk ve çıkış sinyali için özel gereksinimleri karşılamak için yapılandırılabilen son derece özelleştirilebilir bir basınç verici.
Ürün Özellikleriakıllı basınç verici:
1Geniş ölçüm aralığı
2. Çeşitli çıkış sinyali biçimleri
3Düzenlenebilir sıfır noktası ve tam ölçek
4Yüksek hassasiyet.
Başvurularakıllı basınç verici:
1Petrol, kimya, metalürji, enerji ve hidroloji
2Basınç ölçümü ve kontrolü
3Genel endüstri
Akıllı basınç verici performans parametreleri | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤±0,1% FS |
Histeriz | ≤±0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl ((Tipik) ± 0.2% F.S./Yıl ((Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | Alüminyum alaşımı |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~1,2 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş ipuçları |
Sipariş Rehberi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
Size en uygun sensörü önermek için lütfen aşağıdaki bilgileri bize bildirin.
1Çalışma sıcaklığı: -40 ~ 125 °C
2Test alanı mı?
3Çıktı: 4-20mA, RS485 veya diğerleri?
4. vida: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5Elektrik bağlantısı: Hirschmann, Packard, doğrudan bağlantı?
6Sipariş miktarı: ?
