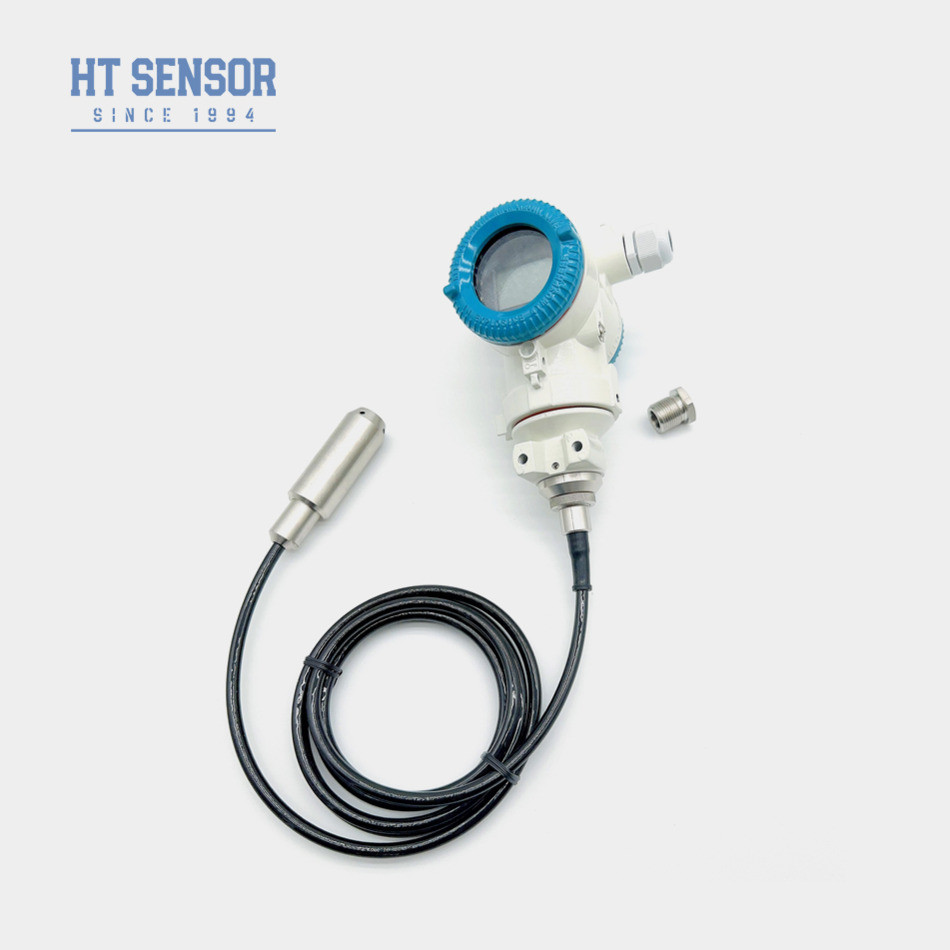

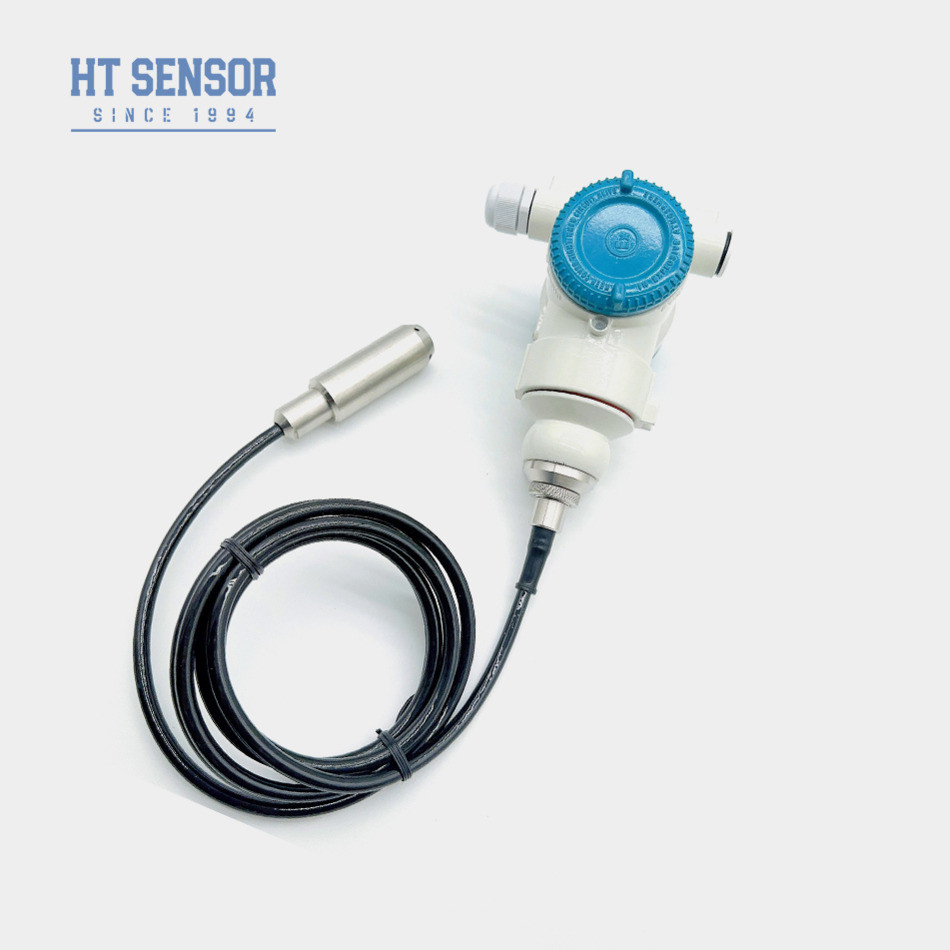

BH93420III Dondurulabilir sıvı seviye verici
Sıvı seviye vericisinin tanıtımı:
BH93420-III daldırılabilir seviye vericisi, yüksek kaliteli ithal basınç sensörü bileşenlerini kullanan bir sıvı seviye ölçüm cihazıdır.Kentsel su temini ve drenaj gibi çeşitli uygulamalarda yaygın olarak kullanılır, su arıtma tesisleri, rezervuarlar, nehirler, okyanuslar, petrol depolama tankları, petrol, kimyasal ve elektrik enerjisi endüstrileri.
Ürün ÖzellikleriSıvı seviye vericisi:
1- Analog veya Dijital Sinyal.
2Çeşitli çıkış sinyali seçimi.
3PE veya PU kablosu isteğe bağlı.
BaşvurularSıvı seviye vericisi:
1316LSS ile uyumludur, koroziv olmayan sıvılar
2Çöplük su, endüstriyel ve belediye suyu, su tankları, kuyular, nehirler, deniz suyu, göller vb. gibi çeşitli uygulamalarda su seviyelerinin izlenmesi
3Dizel ve yakıt tanklarında yakıt seviyelerinin ölçümü
| Performans parametreleri |
| Ölçüm aralığı |
0~10m...400m |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
≤ 2X nominal aralığı |
| Doğruluk @ 25oC |
±0,1% (Genel) ±0,2% (En fazla) |
| Tekrarlanabilirlik |
±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz |
±0,03% (Tipik) ±0,05% FS (Max.) |
| Uzun vadeli istikrar |
±0.15% F.S/yıl (Max.) |
| Sıfır Sıcaklık Değişimi |
±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Span Sıcaklığı Değişimi |
±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Karşılama sıcaklığı |
0-50oC (0-1m. 0-2m); 0-70oC |
| Çalışma sıcaklığı |
-20~80oC |
| Depolama sıcaklığı |
-30~100oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Şok |
100 g |
| Konut malzemeleri |
Alüminyum döküm, paslanmaz çelik 1Cr18Ni9Ti |
| Diyafram malzemesi |
316L paslanmaz çelik |
| İzolasyon Direnci |
>=100MΩ@100VDC |
| Patlama geçirmez sınıflandırma |
ExiaIICT6 |
| Koruma derecesi |
IP68 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~1.6Kg (kable olmadan) |
| Kablo malzemesi |
Polietilen, poliüretan, PTFE kablosu |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA Hart'la |
15 ~ 30VDC |
2 Kablo |
| Elektrik bağlantısı |
 |
4-20mA
(HART) |
1 |
V+ |
Kırmızı |
| 2 |
V- |
Sarı |
| 3 |
NC |
|
| 4 |
NC |
|
 |
4-20mA
(HART) |
1 |
V+ |
Kırmızı |
| 2 |
V- |
Sarı |
| 3 |
NC |
|
| 4 |
NC |
|
 |
4-20mA
(HART) |
1 |
V+ |
Kırmızı |
| 2 |
V- |
Sarı |
| 3 |
GND |
|
| 4 |
NC |
|
| Düzen Rehber |
| BHZ93420 |
Kod |
Çizelge İnşaatı |
| |
III. |
Akıllı sıvı seviyesi verici |
| |
Ölçüm aralığı |
0~10m...400m |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S2 |
4 ~ 20mADCileHSanat |
| |
Kod |
Elektrik bağlantısı |
| B4 |
2088 ile gösterme |
| B5 |
3051 |
| B6 |
3051A |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
| |
Kod |
Kablo malzemesi |
| C1 |
PE |
| C2 |
PU |
| C3 |
PTFE |
