BP93420-IC Endüstriyel Basınç Değiştiricisi 4-20mA 24V Yüksek Sıcaklık Basınç Algılayıcı
Product Details
| Model numarası.: | BP93420-IC Endüstriyel Basınç Sensörü | Basınç aralığı: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Doğruluk derecesi: | ≤ 0,5% F.S. | Çıkış: | 4-20mA /0-5VDC /0-10VDC /0.5-4.5VDC |
| Güç kaynağı: | 3.3-5.5VDC /12-36VDC | Basınç tipi: | Gösterge/Mutlak/Mühürlü |
| ölçüm ortamı: | Sıvı, Gaz, Petrol | Ip derecesi: | IP65 |
| özelleştirme: | <i>Available |</i> <b>Mevcut |</b> <i>Customized Request</i> <b>Özel İstek</b> | Garanti: | 2 yıl |
| Vurgulamak |
BP93420-IC Endüstriyel Basınç Değiştiricisi,Endüstriyel Basınç Değiştiricisi 4-20mA,24V yüksek sıcaklık basınç sensörü RoHs |
||
Product Description

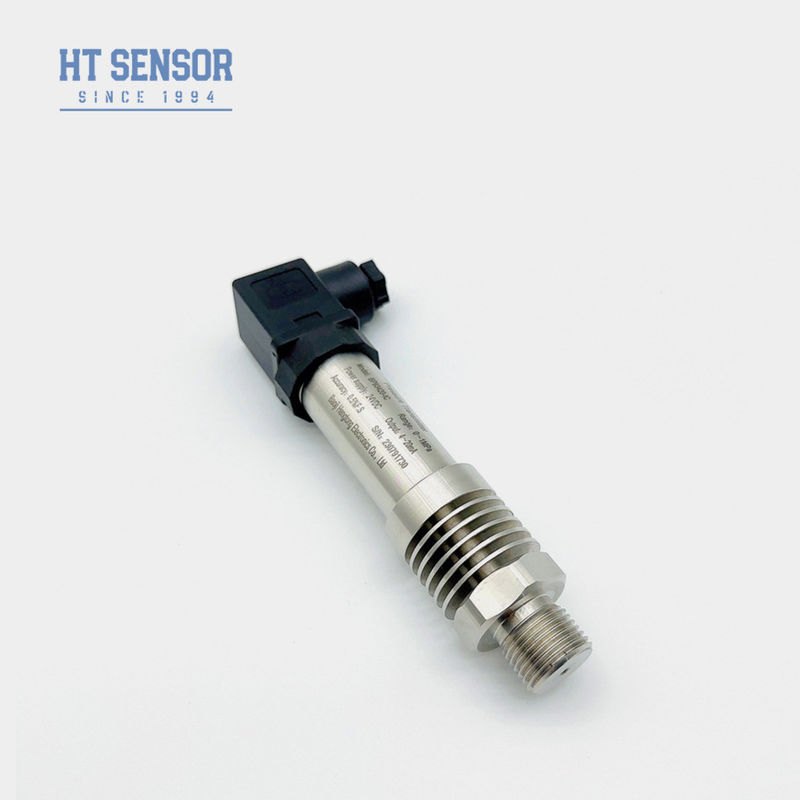

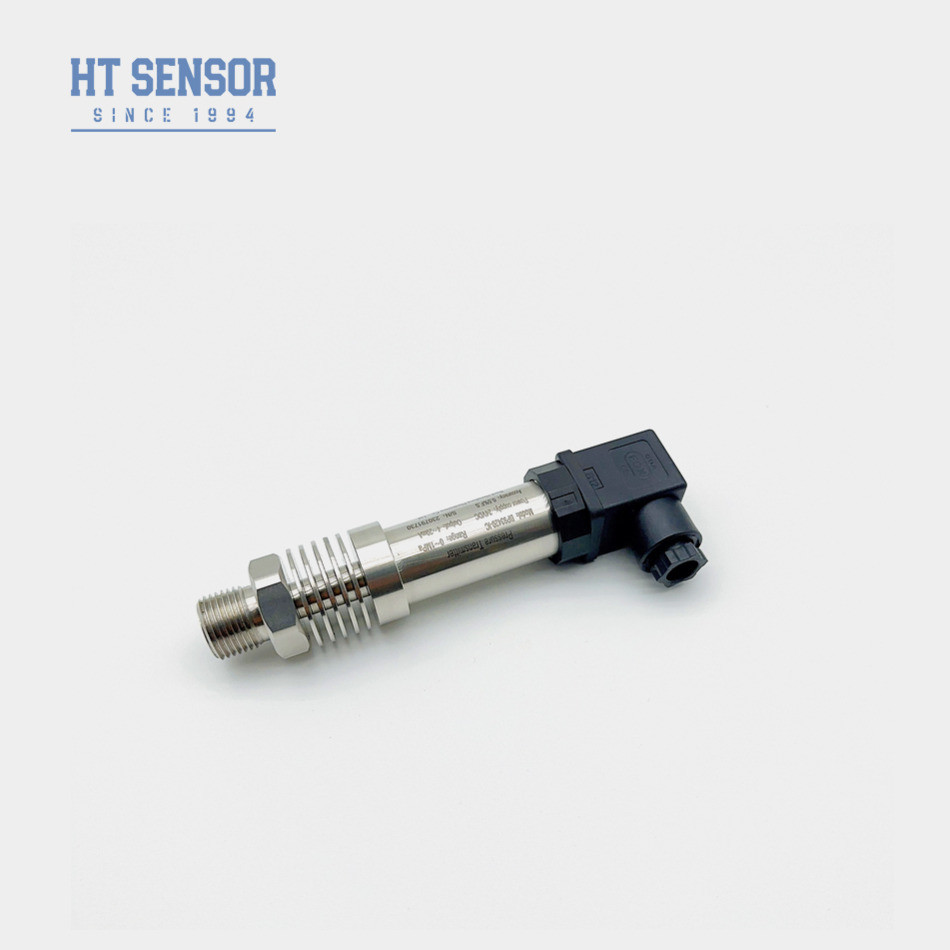

BP93420-IC 4-20mA 24V Yüksek sıcaklık ortamı için Endüstriyel Basınç Sensörü
BP93420IC Basınç Göndericisi Sensörü
Industria basınç sensörü:
BP93420-IC, ileri HT19 serisi silikon basınç dirençli izolasyon yağ dolu çekirdeğini çekirdek ölçüm unsuru olarak kullanan yüksek sıcaklıklı basınç verici sensördür.İleticiye entegre özel bir ısı dağılımı yapısı ile, ölçülen ortamın basıncını verimli bir şekilde yakalar. Bu benzersiz tasarım, yüksek sıcaklıklarda zorlu ortamlarda güvenilir ve doğru basınç ölçümlerini sağlar.Sıcaklık dalgalanmaları veya yüksek koşullarda çalışan uygulamalar için mükemmel bir seçimdirBP93420-IC, zorlu yüksek sıcaklık ortamlarında hassas basınç izleme gerektiren endüstriyel süreçlerde ve sistemlerde yaygın olarak kullanılmaktadır.
Ürün ÖzellikleriEndüstri basınç sensörü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2. IP65 koruma derecesi paslanmaz çelik yapısı
3. sıfır ve tam ölçek ayarlanabilir
4Yüksek hassasiyet, tüm paslanmaz çelik yapısı
BaşvurularEndüstri basınç sensörü:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Basınç verici sensörünün performans parametreleri | |
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~150oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.4kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
| Sipariş ipuçları |
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimize bildirin ve siparişte belirleyin.

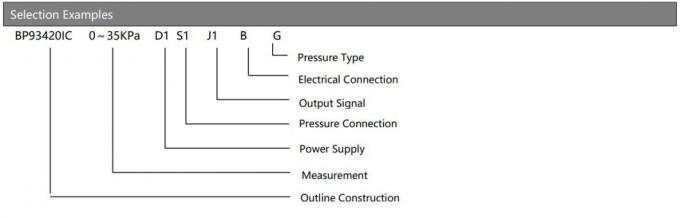

| Sipariş Rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||

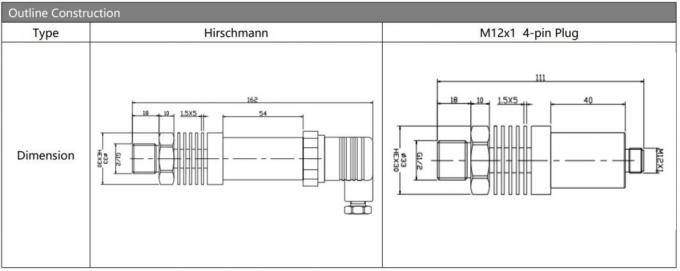

| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

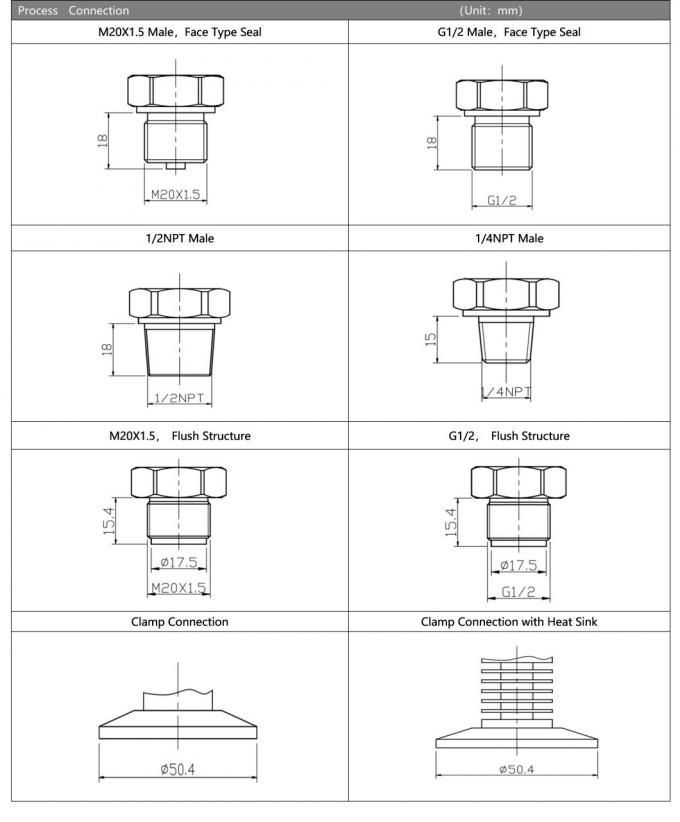

| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||

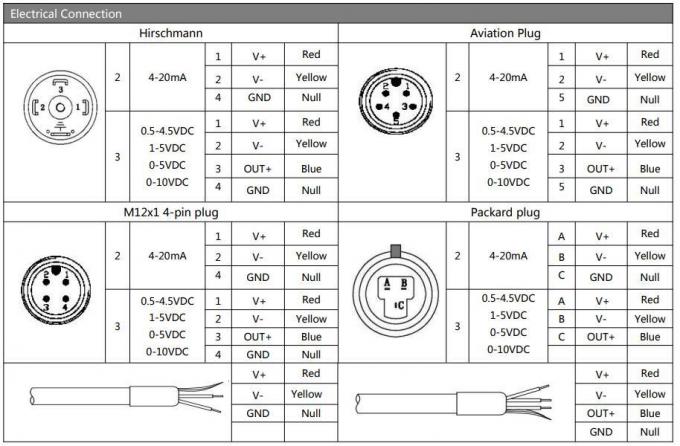

| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Size en uygun sensörü önermek için lütfen aşağıdaki bilgileri bize bildirin.
1Çalışma sıcaklığı: -40 ~ 125 °C
2Test alanı mı?
3Çıktı: 4-20mA, RS485 veya diğerleri?
4. vida: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5Elektrik bağlantısı: Hirschmann, Packard, doğrudan bağlantı?
6Sipariş miktarı: ?
