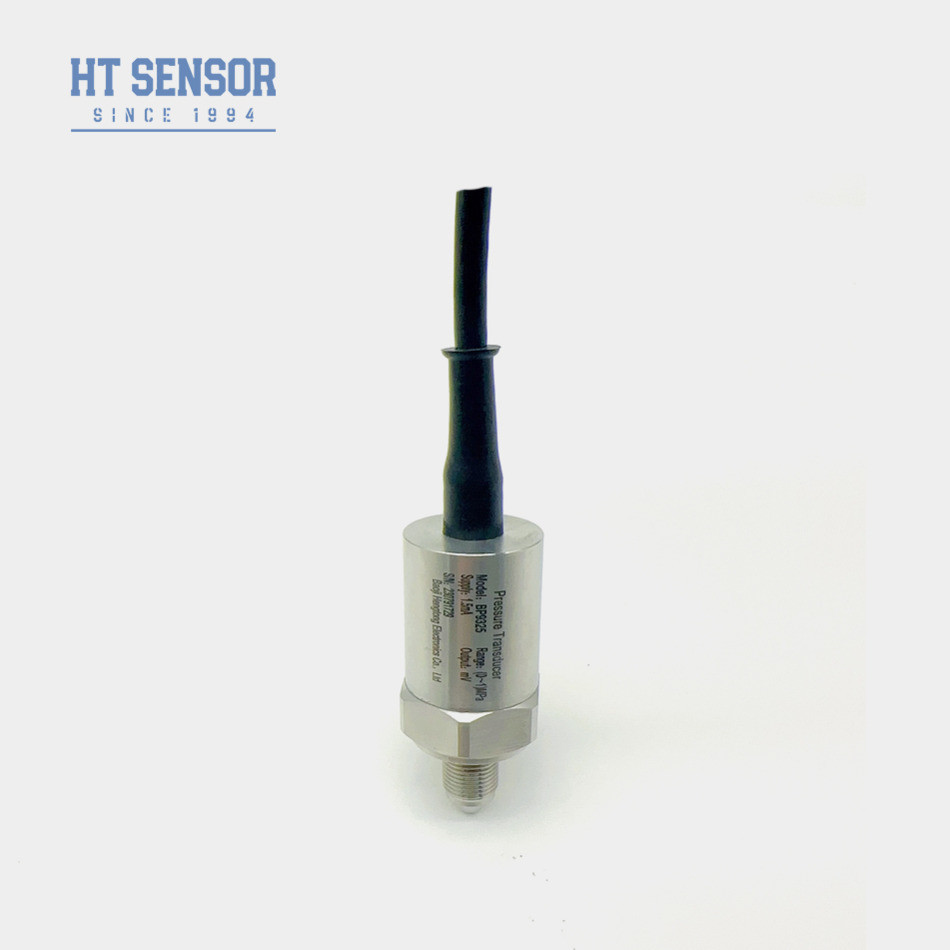

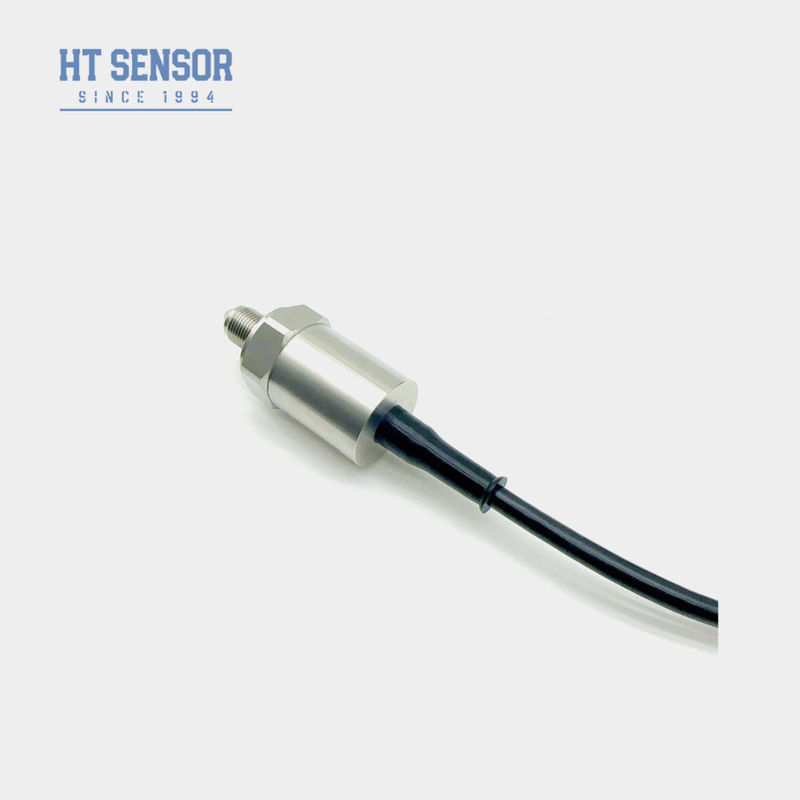

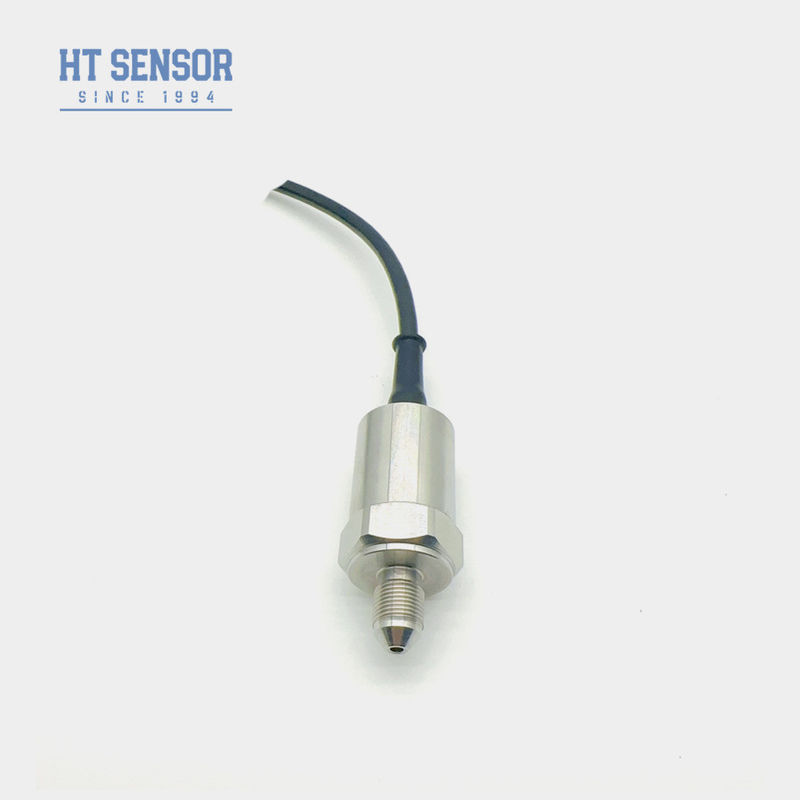

BP9325 Diffused Silicon Pressure Sensor Paslanmaz Çelik Piezoresistive Basınç Göndericisi
Product Details
| Model numarası.: | BP9325 Silikon Basınç Sensörü | Ev materyalleri: | Paslanmaz çelik |
|---|---|---|---|
| Çalışma sıcaklığı: | -20℃ ila +80℃ | Güç kaynağı: | 10V/1.5mA |
| Basınç aralığı: | 0-100MPa | Ip derecesi: | IP65 |
| Sinyal Çıkışı: | OG | Bağlantı Tipi: | M12 Konektörü |
| Garanti: | 2 yıl | türü: | Dağınık Silikon Piezodirençli |
| Vurgulamak |
BP9325 Difüzyonlu Silikon Basınç Sensörü,BP9325 Piezoresistif Basınç Göndericisi,Paslanmaz Çelik Piezoresistive Basınç Göndericisi |
||
Product Description
Silikon basınç sensörünün tanıtımı:
BP9325 silikon piezoresistif basınç sensörü, yayılmış bir silikon elementi kullanan son derece kararlı bir sensördür.Sensör, ortamın diferansiyel basıncını 316L izolasyon diyafragması ve silikon yağı ile silikon diyafragmaya ileterek ölçer.Yayılmış silikon elementi, hem sıvıların hem de gazların basıncını doğru bir şekilde ölçmek için piezoresistif etkisini kullanır.Çeşitli uygulamalar için popüler bir seçim yaparYüksek duyarlılık ve düşük güç tüketimi sunar, bu da enerji tasarruflu ve pil ile çalışan cihazlar için mükemmel hale getirir.
Ürün Özelliklerisilikon basınç sensörü:
1Gelişmiş teknoloji ve 316L paslanmaz çelik kabuk kullanır.
2. tam titanyum ve Hastelloy diafragması gibi.
3. Sıcaklık telafi ve sıfır noktası düzeltmesi için kalın film devreleri kullanır
4Yüksek güvenilirlik, tekrar edilebilirlik ve istikrar
Başvurularsilikon basınç sensörü:
1. 316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basıncını ölçmek için uygundur
2Hidrolik ve pnevmatik kontrol sistemleri
3. Süreç kontrolü
Temel şartsilikon basınç sensörü:
1Güç kaynağı: ≤2mADC (tipik değer 1.5mADC)
2Giriş impedansı: 2.5KΩ~6KΩ
3Çıkış impedansı:2.5KΩ~6KΩ

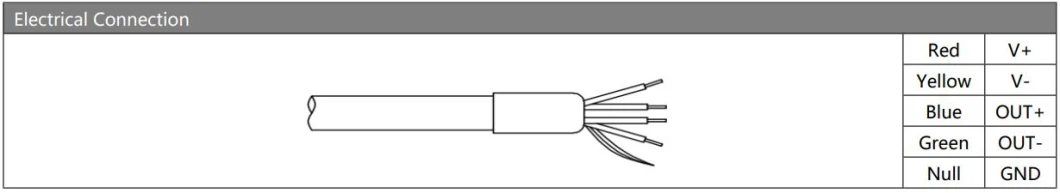

4Elektriksel bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametreleri: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Kapalı (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~0,1kg | ||||
| Parametreler aşağıdaki koşullar altında test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | |||||
Size en uygun sensörü önermek için lütfen aşağıdaki bilgileri bize bildirin.
1Çalışma sıcaklığı: -40 ~ 125 °C
2Test alanı mı?
3Çıktı: 4-20mA, RS485 veya diğerleri?
4. vida: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5Elektrik bağlantısı: Hirschmann, Packard, doğrudan bağlantı?
6Sipariş miktarı: ?
