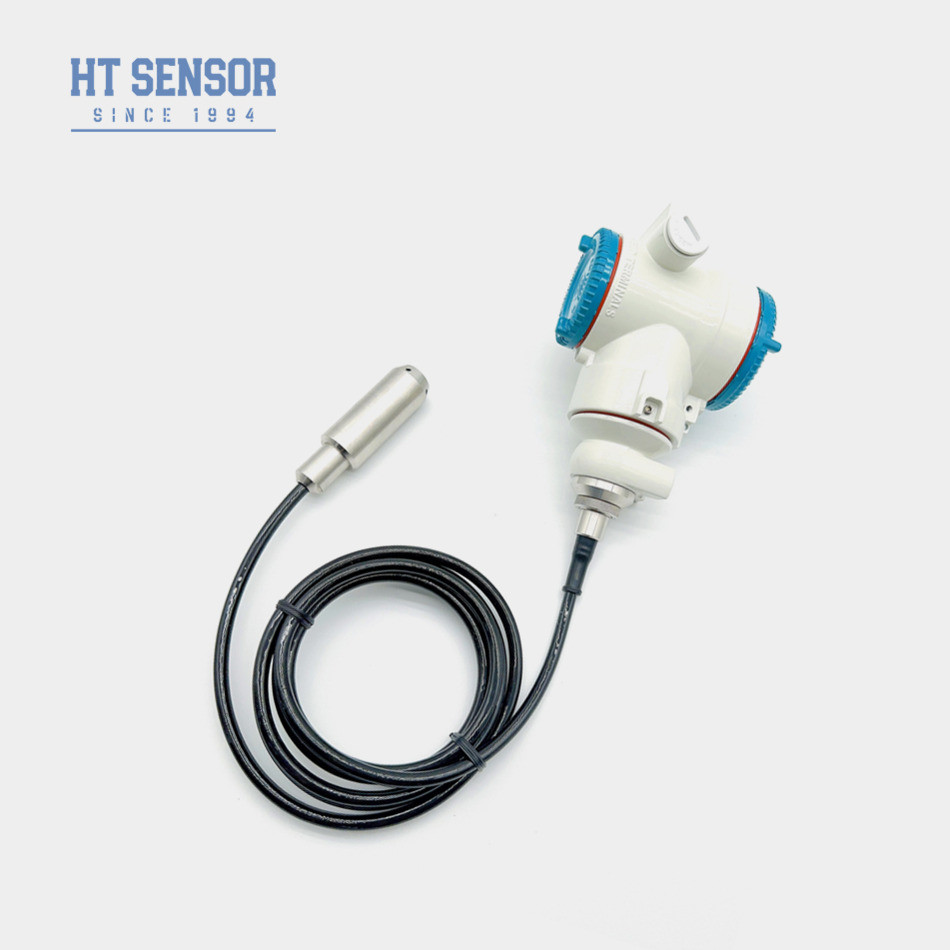

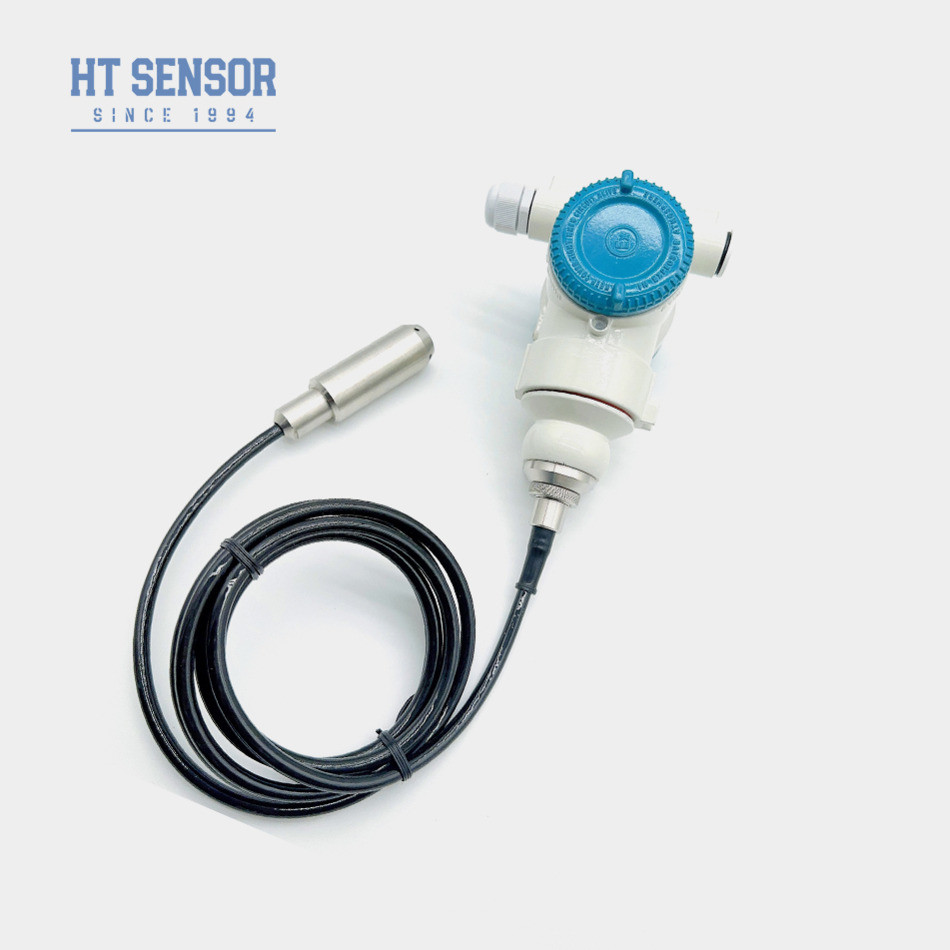

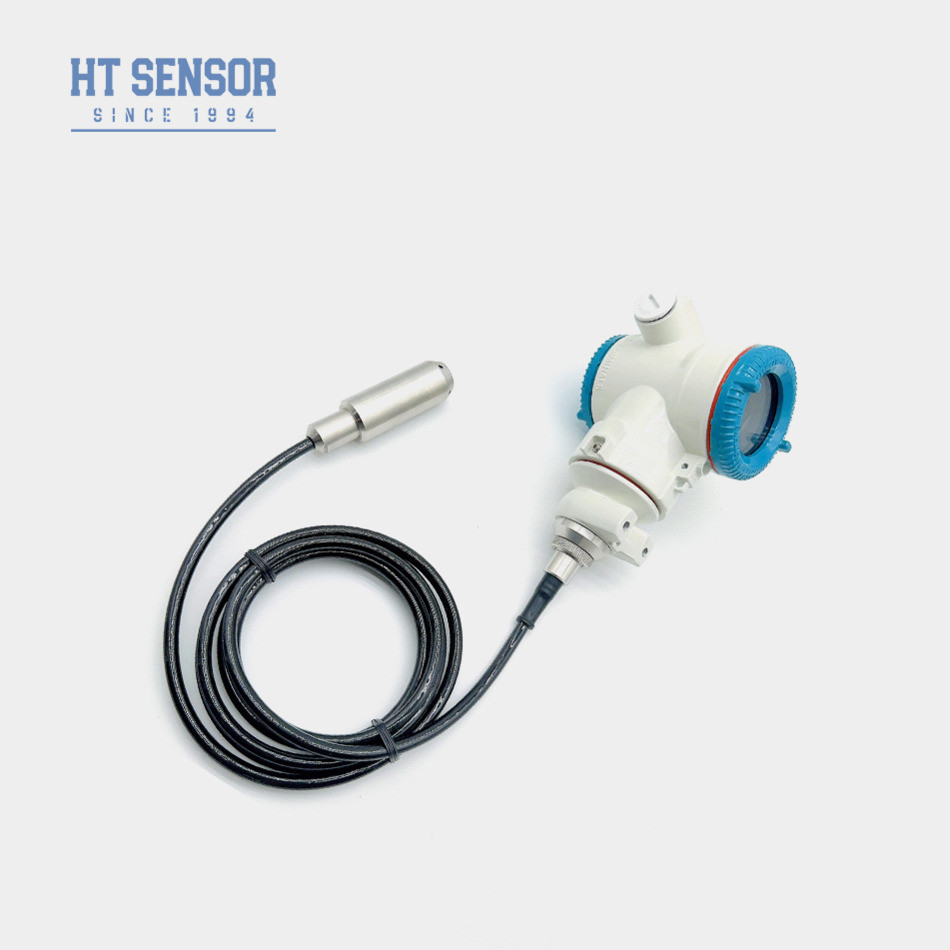

BHZ93420-III Akıllı Su Basıncı Sensörü Su Seviyesi Ölçümü Dijital RS485
Product Details
| Model numarası.: | BHZ93420-III | Kesinlik: | ≤ 0,5% F.S. |
|---|---|---|---|
| Basınç aralığı: | 0-1m-400 H2O | özelleştirme: | OEM/ODM |
| kablo: | PE,PU,PTFE | Diyafram Malzemesi: | 316L paslanmaz çelik |
| Net Ağırlık: | 1.6kg | türü: | Silikon Piezoresistive Tipi |
| Yapı Tasarımı: | Giriş tipi | Ip derecesi: | IP68 |
| Vurgulamak |
BHZ93420-III Akıllı Su Basıncı Sensörü,Su seviyesi ölçümü için RS485 Basınç Sensörü,Su seviyesi ölçümü için basınç sensörü dijital |
||
Product Description
BHZ93420-III 3051 Alüminyum alaşım RS485 Dijital Su Seviyesi Göndericisi
BHZ93420III.LSıvı seviyeTKurtarıcı.
TanıtımSu seviyesi vericisi:
BHZ93420-III yerleştirme tipi akıllı sıvı seviyesi verici, sinyal ölçüm unsuru olarak yüksek hassasiyetli piezoresistif silikon basınç sensörü ile tasarlanmıştır.Sensör statik basıncı ölçer.HART iletişim protokolü ile dijital sinyal iletimi ve iki yönlü iletişime ulaşılabilir.Analog ve dijital sinyalleri dahil, çok yönlü ve farklı sistem gereksinimlerine uyarlanabilir hale getirir.
Ürün ÖzellikleriSu seviyesi vericisi:
1.HART iletişim protokolü çıkışı, görüntüleme yeteneği
2. Yüksek doğruluk ve mükemmel kararlılık
3Patlama karşıtı derecelendirme: ExiaIICT6
4Yüksek koruma seviyesi, IP68
5PE, PTFT, PU kabloları mevcut
BaşvurularSu seviyesi vericisi:
1. 316LSS ile uyumlu, korozif olmayan sıvılar
2Su seviyelerinin çeşitli uygulamalarda, örneğin kanalizasyon, endüstriyel ve belediye suyu, su tankları, kuyular, nehirler, deniz suyu, göller vb.
3Dizel, yakıt ve diğer yağ tanklarının seviyelerini izlemek
Performans parametreleri:
| Ölçüm aralığı | 0~10m...400m |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | ≤ 2X nominal aralığı |
| Doğruluk @ 25oC | ±0,1% (Tipik) ±0,2% (Max.) |
| Tekrarlanabilirlik | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar | ±0.15% F.S/yıl (Max.) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Karşılama sıcaklığı | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Çalışma sıcaklığı | -20~80oC |
| Depolama sıcaklığı | -30~100oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Şok | 100 g |
| Konut malzemeleri | Alüminyum döküm, paslanmaz çelik 1Cr18Ni9Ti |
| Diyafram malzemesi | 316L paslanmaz çelik |
| İzolasyon Direnci | >=100MΩ@100VDC |
| Patlama geçirmez sınıflandırma | ExiaIICT6 |
| Koruma derecesi | IP68 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~1.6Kg (siz) kablo) |
| Kablo malzemesi | Polietilen, poliüretan, PTFE kablosu |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| Hart ile 4 ′′ 20 mA | 15 ̊30VDC | 2 tel |
| Çizelge İnşaatı | |
|
2088 |
|
| 3051A | |
| 3051 | |
| Elektrik bağlantısı | ||||
|
4-20mA (HART) |
1 | V+ | Kırmızı |
| 2 | V- | Sarı | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Kırmızı |
| 2 | V- | Sarı | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Kırmızı |
| 2 | V- | Sarı | ||
| 3 | GND | |||
| 4 | NC | |||
| Seçim Örnekleri |
Sipariş ipuçları:
1Lütfen ölçülen ortamın seçim sırasında onunla temas eden ürün bileşenleriyle uyumlu olduğundan emin olun.
2Ölçülen ortamın yoğunluğu belirtilmelidir.
3Güçlü elektromanyetik veya radyo frekanslı müdahale için lütfen şirketimize detayları verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların şimşek koruma cihazlarını tesiste kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
Düzen Rehber:
| BHZ93420 | Kod | Çizelge İnşaatı | ||||||||
| III. | Akıllı sıvı seviyesi verici | |||||||||
| Ölçüm aralığı | 0~10m...400m | |||||||||
| Kod | Güç kaynağı | |||||||||
| D1 | 24VDC | |||||||||
| Kod | Çıkış sinyali | |||||||||
| S1 | 4 ~ 20mADC | S2 | 4 ~ 20mADCileHSanat | |||||||
| Kod | Elektrik bağlantısı | |||||||||
| B4 | 2088 ile gösterme | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Kod | Basınç Tipi | |||||||||
| G | Basınç ölçümü | |||||||||
| A | Mutlak Baskı | |||||||||
| S | Sıfırlanmış referans basıncı | |||||||||
| Kod | Kablo malzemesi | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
Size en uygun sensörü önermek için lütfen aşağıdaki bilgileri bize bildirin.
1Çalışma sıcaklığı: -40 ~ 125 °C
2Test alanı mı?
3Çıktı: 4-20mA, RS485 veya diğerleri?
4. vida: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5Elektrik bağlantısı: Hirschmann, Packard, doğrudan bağlantı?
6Sipariş miktarı: ?
