DN25 Flanged Flush Diaphragm Basınç Algılayıcı
Product Details
| Model NO.: | BP93420-IIIFL | Güç kaynağı: | 9-36VDC |
|---|---|---|---|
| Çıktı: | LCD LED ekranlı 4-20mA | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aralık: | 0-35kpa~20Mpa | Yapı tipi: | Yıkama Diyafram Basınç Sensörü |
| ölçüm ortamı: | Sıvı, gaz, içecek tutkalı vb. | Doğruluk derecesi: | %0,5 |
| Ip derecesi: | IP65 | Özelleştirme: | OEM ve ODM için kullanılabilir |
| Vurgulamak |
Flanged Flush Diaphragm Basınç Algılayıcı,Fırlatma diyafram basınç sensörü DN25,Sıvı Piezoresistif Basınç Göndericisi |
||
Product Description

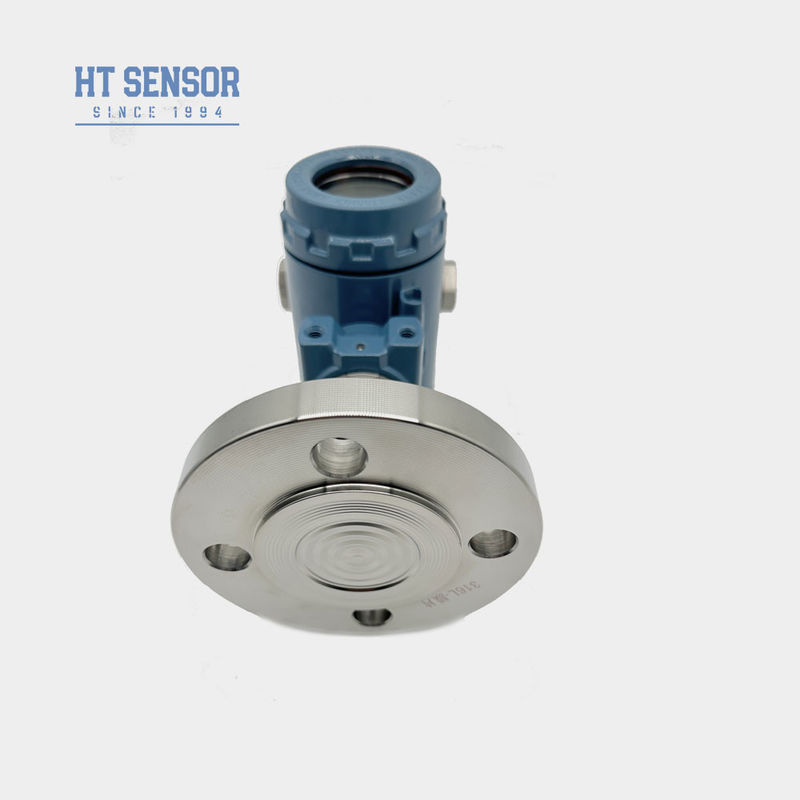

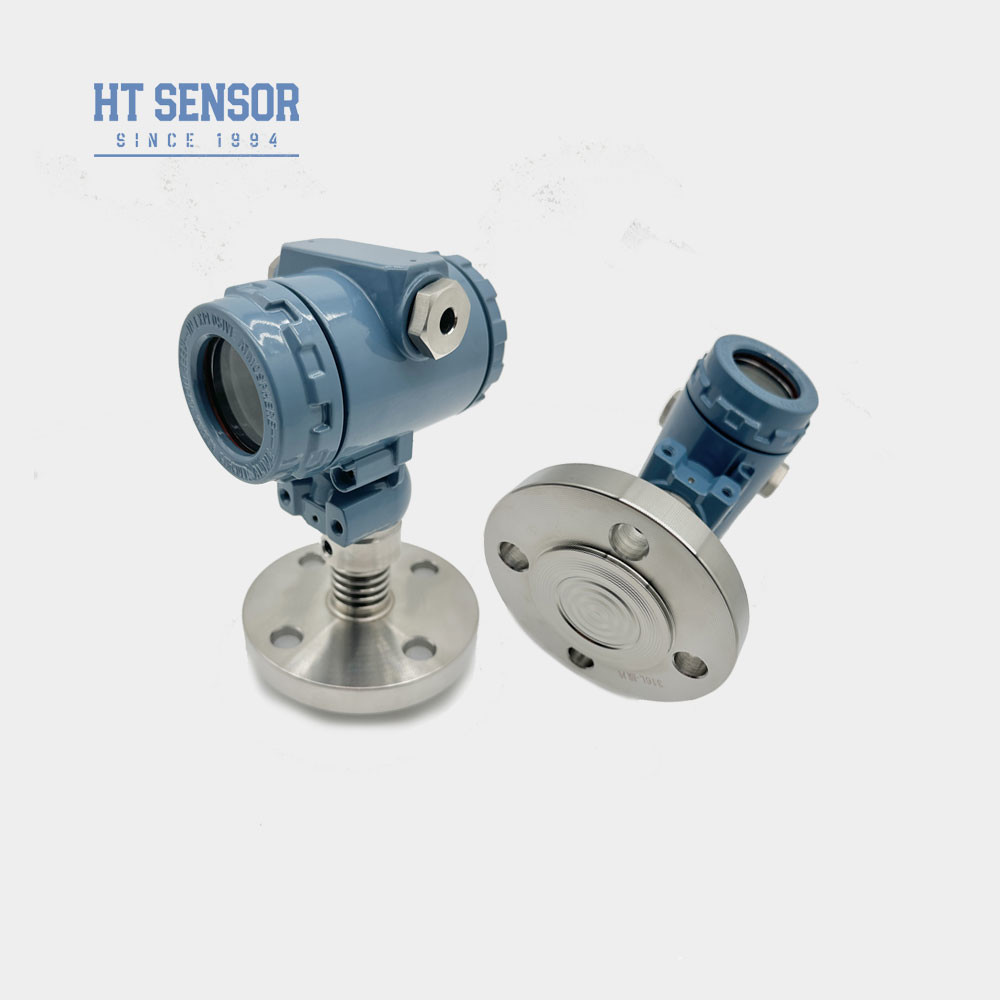

Piezoresistif Basınç Göndericisi DN25 Flanked Diaphragm Basınç Sensörü
BP93420-IIIFL basınç verici
Akış diyafram basınç sensörünün tanıtımı:
BP93420-III-FL basınç vericisi sinyal ölçüm unsuru olarak HT serisi silikon dirençli film yağ dolu çekirdeği kullanır.Süreç bağlantısı basınç ölçümünün doğruluğunu sağlamak için 316L yalıtım diafragması ve eşleşen flange doğrudan kaynak kabul ederÖzel ısı alıcısı yüksek sıcaklık ortamlarına adapte olabilir.Paslanmaz çelik koruma içinde bulunan sinyal işleme devresi sensör sinyalini standart bir çıkış sinyali haline dönüştürürTüm ürün, istikrarlı ve güvenilir performans sağlamak için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin sıkı test ve yaşlanma taramasına tabi tutuldu.
| Performans parametreleri | |
| Ölçüm aralığı | - 100kPa... 0kPa ̇ 35kPa... 1MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70°C ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20°C~80°C |
| Depolama sıcaklığı | -40°C~120°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~4kg |
Ürün ÖzellikleriArınmış diyafram basınç algılayıcı:
- 1Geniş ölçüm aralığı, Çeşitli basınç arayüzleri seçenekleri
- 2Çeşitli çıkış sinyali seçenekleri
- 3Düzenlenebilir sıfır ve tam ölçekli
- 4Yüksek doğruluk, çoklu steril süreç bağlantıları
UygulamalarArınmış diyafram basınç algılayıcı:
- 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
- İlaç, biyofarmasötik ve gıda hijyen endüstrileri steril işleme.
- Kağıt ve kimyasal endüstrilerde, ayrıca kanalizasyon seviyesi ve içecek için kullanılır.
| Çıkış sinyali ofArınmış diyafram basınç algılayıcı | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
| Sipariş verfArınmış diyafram basınç algılayıcı |
- 1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
- 2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
- 3LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
- 4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
- 5Fluor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halka seçilmelidir.
- 6. Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç malzeme türü vardır. Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılabilir.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
- 7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Sipariş RehberiArınmış diyafram basınç algılayıcı | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sık Sorulan SorularAralıklı diafragma basınç algılayıcı:
1. S: İşletmenizin özellikleri nelerdir? Arınmış diyafram basınç algılayıcıİletişim cihazları mı?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç sensörü ileteç üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızla yanıt verecektir, PC ağı ile uzaktan talimatHer zaman kullanılabilir.
