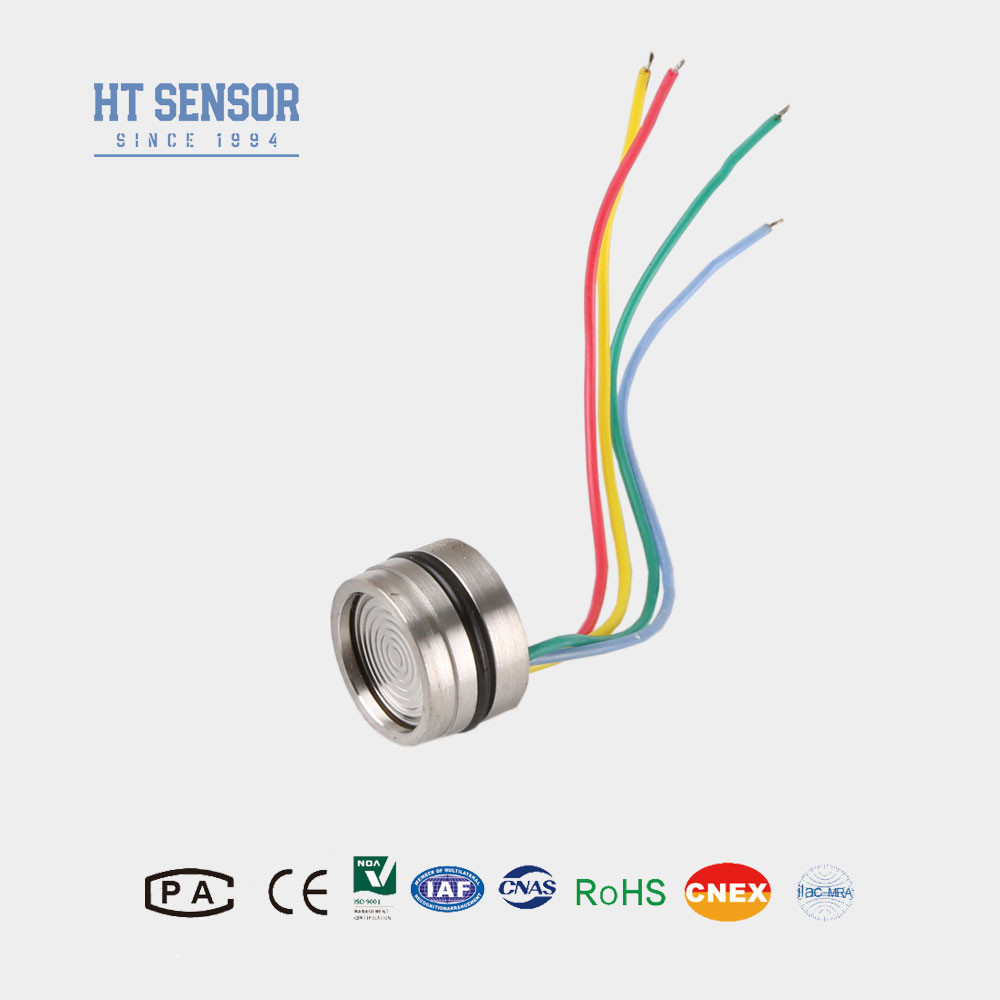

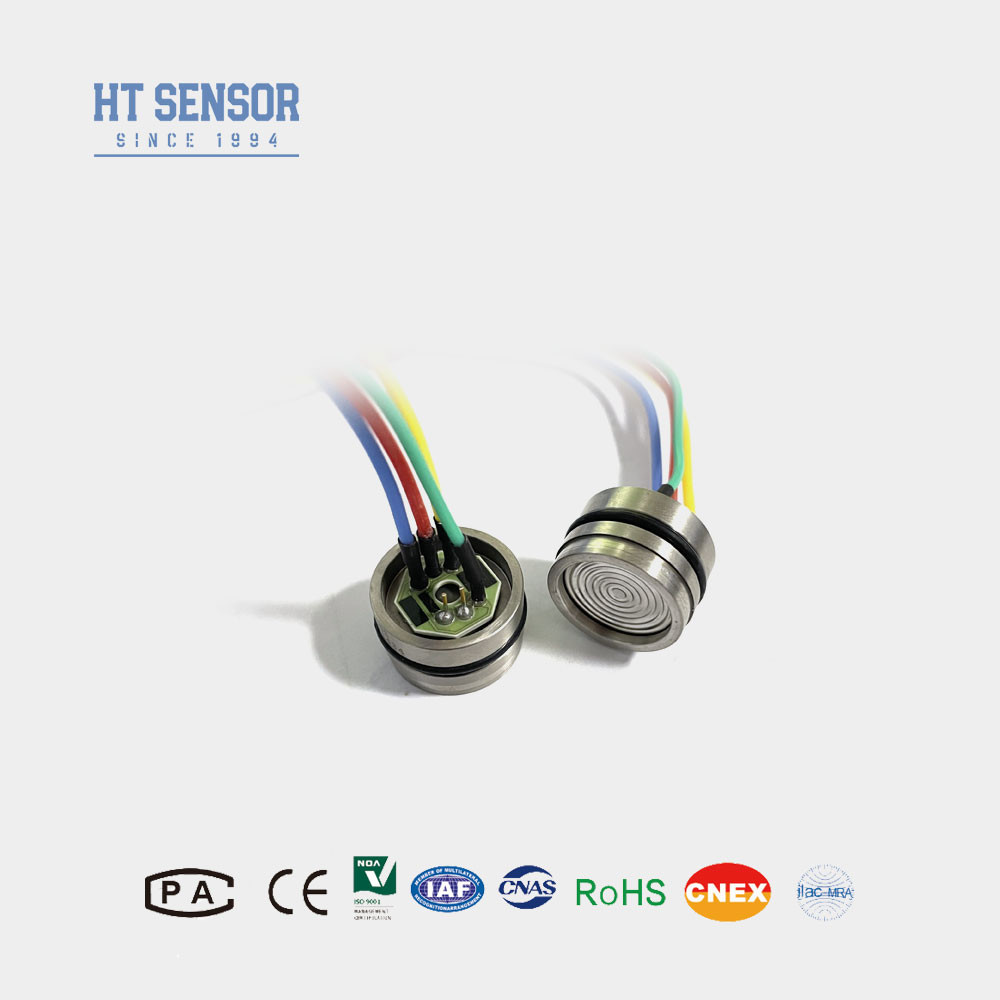

HT19V Difüzyon Silikon Piezoresistive Basınç Algılayıcı 5VDC Sıvı Hava Seviyesi Algılayıcı
Product Details
| Model Numarası: | HT19V | İplik türü: | HAYIR |
|---|---|---|---|
| Kablo tipi: | Dört Telli | Ölçüm ortamı: | Gaz ve Sıvı |
| Menzil: | 0-10kpa ~ 60mpa | Çıkış: | OG |
| Basınç türü: | G/A/S | Tedarik: | 5-10VDC |
| Hs Kodu: | 9026209090 | Yetenek temini: | 20000pcs/ay |
| Tip: | Piezodirençli Basınç Sensörü | Malzeme: | Paslanmaz çelik |
| Özelleştirme: | OEM ve ODM için kullanılabilir | ||
| Vurgulamak |
5VDC difüzyon silikon piezoresistif basınç sensörü,Sıvı Difüzyon Silikon Piezoresistive Basınç Sensörü,5VDC Sıvı Hava Seviyesi Sensörü |
||
Product Description
HT19V Difüzyon Silikon Piezorezistif Basınç Sensörü 5VDC Sıvı Hava Seviye Sensörü
HT19V Silikon Piezorezistif Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
HT19V, son derece kararlı difüzyon silikon elemanlar kullanır ve bu da onu güvenilir bir silikon piezorezistif basınç sensörü yapar. İzole edici bir diyafram ve silikon yağı kullanarak, sensör sıvıların ve gazların basıncını doğru bir şekilde ölçebilir ve kesin sonuçlar sağlar. Sabit voltaj güç kaynağı, ürünün sıcaklık kaymasını telafi eder, bu da sıcaklık değişikliklerinin etkisini büyük ölçüde azaltır. Hava kompresörleri ve soğutma sistemlerindeki geniş uygulaması, onu çeşitli endüstrilerde değerli bir varlık haline getirir.
Ürün Özellikleri silikon basınç sensörünün:
1. Sıcaklık telafisi ve sıfır ofset düzeltmesi için kalın film devresi kullanılır.
2. Yüksek güvenilirlik, iyi kararlılık.
3. Sabit voltaj güç kaynağı, standart çıkış.
Uygulamalar silikon basınç sensörünün:
1. Aşındırıcı gaz ve sıvı basıncını ölçmek için uygundur, 316 l paslanmaz çelik ile uyumludur
2. Basıncı izlemek ve kontrol etmek için proses kontrol sistemlerinde kullanılır.
3. Genellikle soğutma sistemi ve hava kompresörü basınç ölçümünde kullanılır.
Elektriksel performans silikon basınç sensörünün:
1.Güç Kaynağı: ≤10VDC
2.Ortak Mod Gerilim Çıkışı: Girişin %50'si (tipik)
3.Giriş Empedansı:4KΩ~20KΩ
4.Çıkış Empedansı:2.5KΩ~6KΩ
5.Elektriksel Bağlantı:100mm yüksek sıcaklık teli, şerit kablo
| Performans Parametreleri silikon basınç sensörünün:. | ||||||
| Ölçüm Aralığı | Gösterge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| Mühürlü(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| Tip | Maks | Birim | ||||
| Doğrusallık Dışı | ±0.15 | ±0.3 | %F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | |||
| Histerezis | 0.05 | 0.1 | %F.S | |||
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | |||
| Tam Ölçek Çıkışı | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Sıfır Ofset Sıcaklık Kayması | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Tam Ölçek Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Telafi Edilmiş Sıcaklık | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Çalışma Sıcaklığı | -20~80 | ºC | ||||
| Depolama Sıcaklığı | -40~125 | ºC | ||||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa'dan daha küçük olan değeri alın | |||||
| Patlama Basıncı | Tam ölçeğin 5 Katı | |||||
| Uzun Süreli Kararlılık | 0.2 % | F.S/Yıl | ||||
| Diyafram Malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| Titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100g,11ms | |||||
| Tepki Süresi | ≤1ms | |||||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | |||||
| Dolgu Ortamı | Silikon Yağı | |||||
| Ağırlık | ~28g | |||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 10V @ 25ºC | ||||||

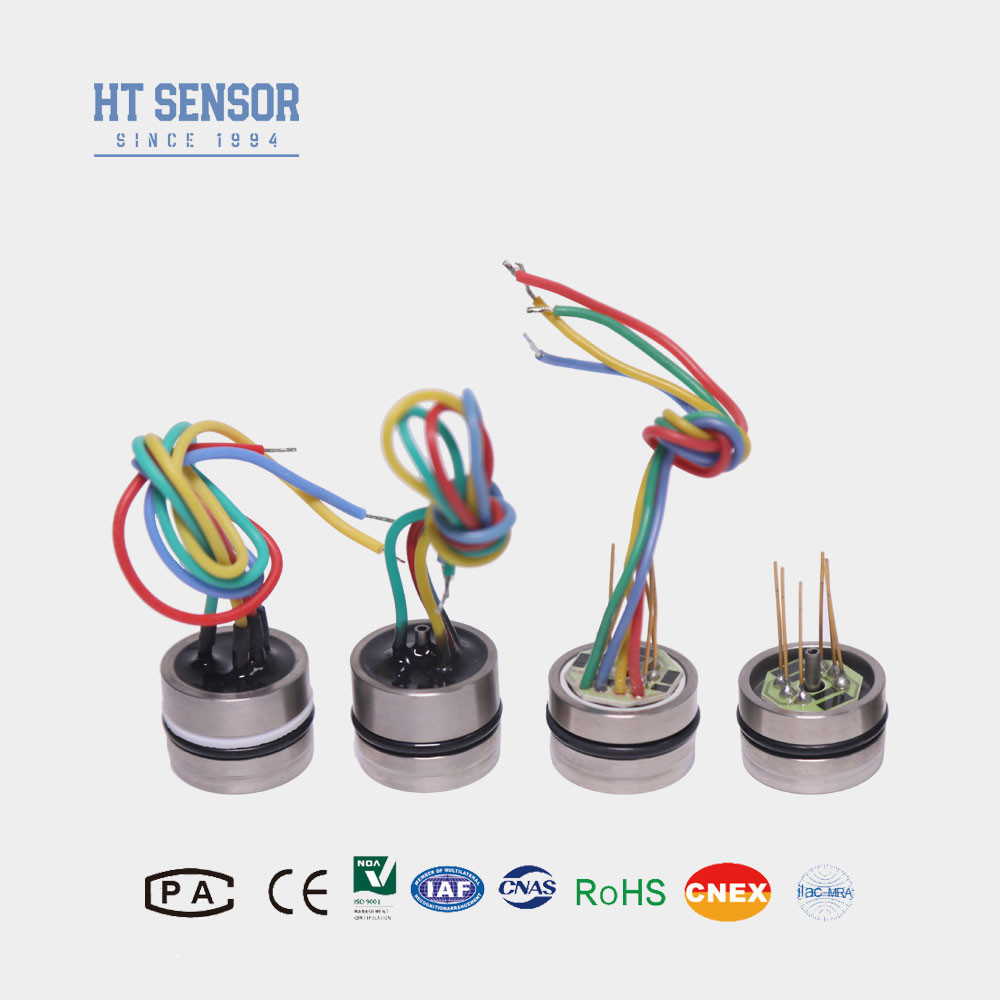

| Anahat Yapısı silikon basınç sensörünün | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Elektriksel bağlantı ve telafi silikon basınç sensörünün |
|
|
| Seçim Örnekleri |
| Sipariş İpuçları |
| S&Cevap |
.
.
