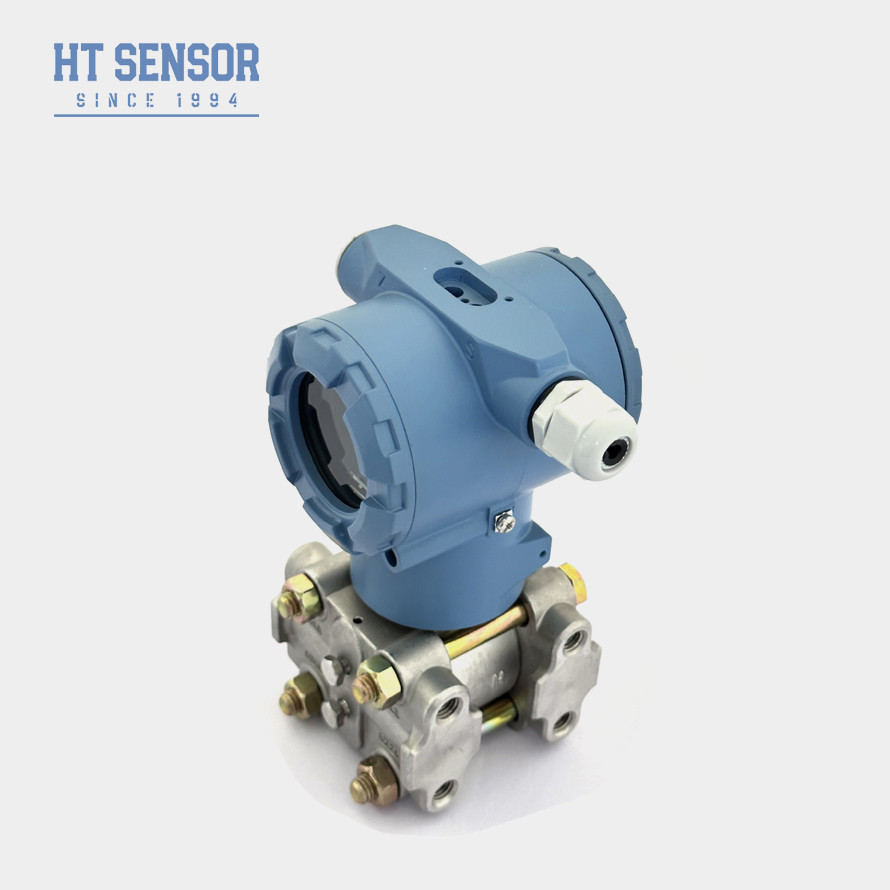

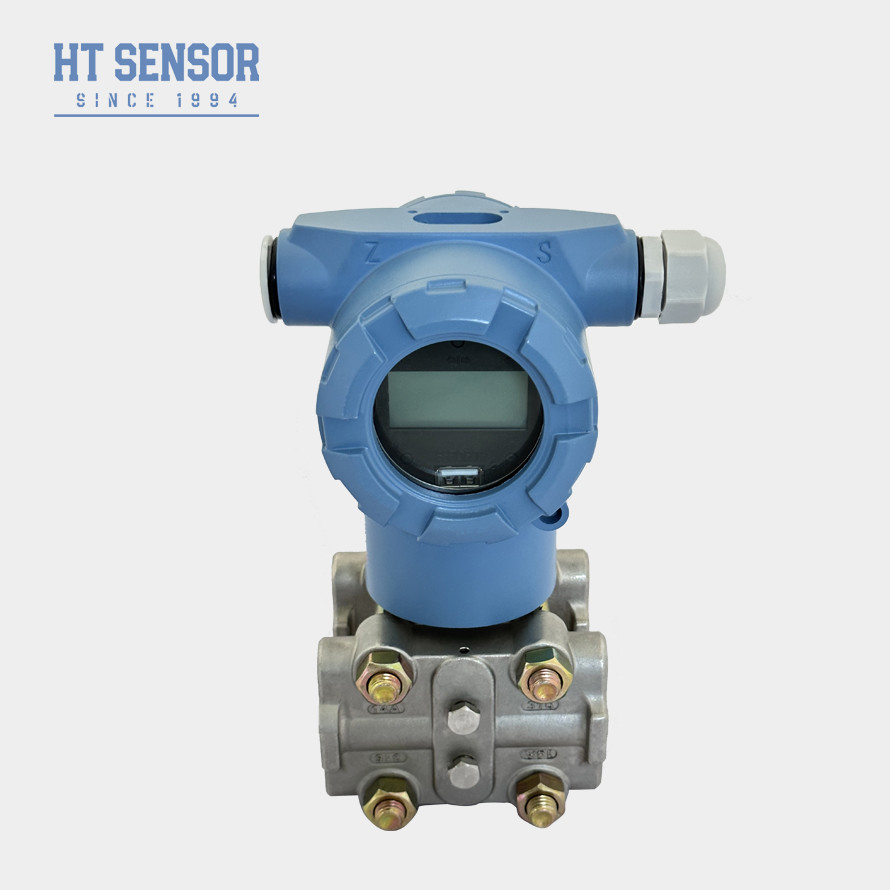

4-20mA HART Farklı Basınç Göndericisi Kapasitatif Gösterge Seviyesi Sensörü Dönüştürücü ile
Product Details
| Model NO.: | HT3351 | Güç kaynağı: | 15~42VDC |
|---|---|---|---|
| Ağırlık: | 3.6kg | istikrar: | +-0,2% F.S. / Yıllık |
| Basınç tipi: | Diferansiyel basınç | Spesifikasyon: | 500pa~2000kpa |
| Türü: | Kapasitif diferansiyel basınç sensörü | ölçüm ortamı: | Gaz ve Sıvı |
| Doğruluk derecesi: | %0,1 | Ip derecesi: | IP65 |
| Vurgulamak |
20mA Farklı Basınç Göndericisi,Farklı basınç dönüştürücü,Kapasitik gösterge sensörü Farklı basınç verici |
||
Product Description
Kapasitif diferansiyel basınç vericisinin tanıtımı :
HT3351 kapasitif diferansiyel basınç sensörü vericisi, sensörün kapasitans değerini değiştirmek için basınç farkını veya basınç farkını kullanır, sonuçta ortaya çıkan analog sinyal AD dönüşümü yoluyla, mikroişlemciye gönderilen bir dijital sinyale dönüştürülür. Mikroişlemci hesaplama ve işleminden sonra, dijital sinyal çıkışı, dijitalden analoğa dönüşümden sonra akım kontrol devresine gönderilir ve 4 ~ 20mA analog akım sinyali çıkışına dönüştürülür. Küçük aralıklı sıvı, gaz ölçümü için.
Ürün Özellikleri kapasitif diferansiyel basınç vericisinin:
1. Verici, kompakt yapıya sahip, kurulumu kolay paslanmaz çelik yapı tasarımını benimser.
2. Kararlı ve güvenilir performans sağlamak için sıkı sıcaklık telafisi ve yaşlanma taramasından sonra.
3. Elektrik arayüzü takılabilir veya doğrudan bağlanabilir.
Uygulamalar kapasitif diferansiyel basınç vericisinin:
1. Petrol, kimya, elektrik enerjisi, hidroloji ve diğer endüstrilerdeki boru hatlarındaki çeşitli gazların veya sıvıların diferansiyel basınç ölçümü için uygundur.
2. Boru ve hazne basıncı ölçümü.
Aralık:
| Çıkış | Analog çıkış: iki – telli 4-20mADC |
| Dijital çıkış: iki – telli 4-20mADC ve HART'a uygun değişken dijital sinyal bindirme | |
| Güç kaynağı | besleme gerilimi 12.5-45VDC |
| Limit yükü | Döngüdeki maksimum yük direnci Rmax, besleme gerilimi tarafından belirlenir, aşağıdaki çizime bakın. HART PROTOKOLÜ, yük direncinin 250Ω'dan az, 600Ω'dan fazla olmamasını gerektirir. |
| İletişim mesafesi | Maks. 1,5 Km, çok adresli iletişim 15 akıllı vericiye kadar bağlayabilir. |
| Ekran | 4 dijital ekran, 5 basamaklı LCD ekran, işaretçi tipi. |
| Patlamaya dayanıklı | ExiaIICT5; patlamayı bastırma tipi |
| Sıfır ofset | Pozitif transfer veya negatif transfer yapabilir, ancak en üst değeri aşamaz |
| Sıcaklık | ortam sıcaklığı -40-85℃ (LCD seçildiğinde: -20-70℃) |
| Ortam sıcaklığı | -40～104℃ |
| Statik basınç ve tek taraflı aşırı basınç | 3.45KPa (mutlak basınç)～31.2MPa (gösterge basıncı) |
| Bağıl nem | 5～98%RH |
| Çalışma süresi | 5 saniyeden az. |
| Kapasite değişimi | 0.16cm3'ten az |
| Nem ayarı | 0.20～25 saniye |
| Arıza alarmı | Arıza meydana gelirse, otomatizm teşhis fonksiyonu 3.9 veya 21.0mA çıkışı verecektir |
| Yapılandırma koruması | Verilerin rastgele değiştirilmesini önlemek için, kayıt verilerini kilitlemek için yazılım veya koruma anahtarı kullanılabilir |
Çalışma Prensibi kapasitif diferansiyel basınç vericisinin:
Çalışma prensibinde gösterildiği gibi, harici basınç veya basınç farkı sensör kapasitans değerinde belirli bir değişikliğe neden olacaktır. Dijital sinyal dönüşümü yoluyla, bir frekans sinyaline dönüştürülür ve mikroişlemciye gönderilir. Mikroişlemci hesaplamasından sonra, akım kontrol sinyali akım kontrol devresine gönderilir ve 4-20mA analog akım çıkışına dönüştürülür. Aynı zamanda, mikroişlemci etkileşim ve diğer eylemlerden (ekran ve ayar) sorumludur. Dijital iletişim için iletişim portu şirketimizin özel portuna ihtiyaç duyar. HART modülü verici HART iletişimini uygulayacaktır.
Ölçüm Yolları kapasitif diferansiyel basınç vericisinin:
Sıvı Seviyesi Ölçümü:
Sıvı akışının ölçümünde, tortuların birikmesini önlemek için proses boru hattının yan tarafına basınç muslukları açılmalıdır. Bu arada, hava kabarcıklarının proses boru hattına boşaltılmasını önlemek için verici basınç musluklarının yanına veya altına monte edilmelidir.
