BP93420-IB Yayılmış Silikon Basınç Sensörü Yüksek Hassasiyet ve Geniş Uyumluluk
Product Details
| Model numarası.: | BP93420-IB | Güç: | 5VDC /12-36VDC |
|---|---|---|---|
| İplik: | G1/2, M20*1.5, 1/2NPT | Uzun vadeli istikrar: | +-0.2% F.S/Yıl ((Tip.) |
| Ev materyalleri: | 316L veya 304SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| ölçüm ortamı: | <i>Liquid air.</i> <b>Sıvı hava.</b> <i>water oil</i> <b>su yağı</b> | Doğruluk derecesi: | <i>0.5%.</i> <b>%0,5.</b> <i>0.25%</i> <b>%0,25</b> |
| Basınç aralığı: | 0kpa~5kpa...100MPa | Çıkış sinyali: | 4-20mA veya RS485 Modobus |
| Elektronik Bağlantı: | DIN konektörü veya kablo | ||
| Vurgulamak |
Geniş Uyumluluk Yayılmış Silikon Basınç Sensörü,Yüksek Hassasiyet Yayılmış Silikon Basınç Sensörü |
||
Product Description

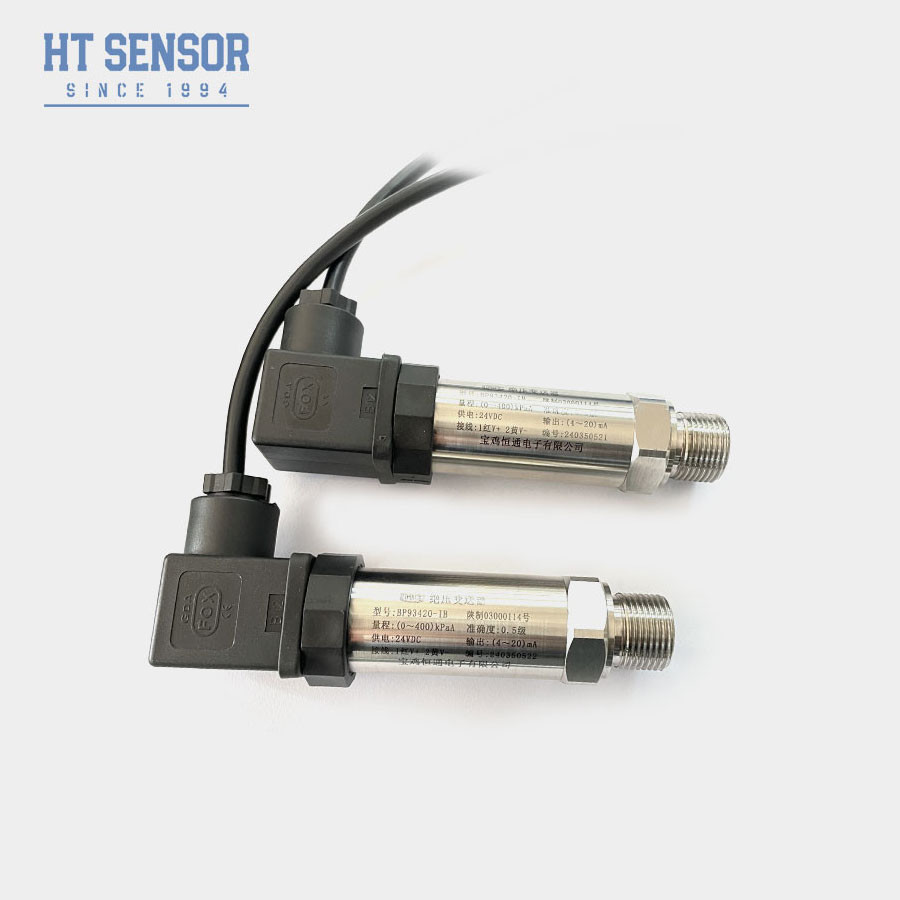

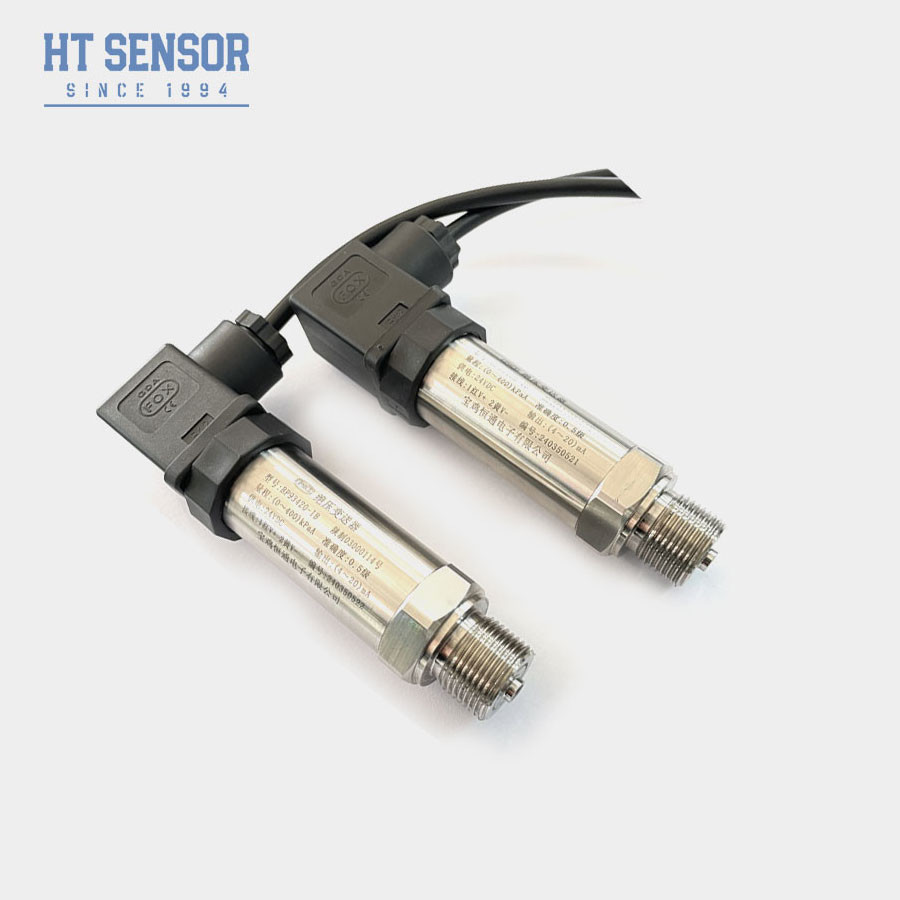

BP93420-IB Yüksek hassasiyetli ve geniş uyumluluğu olan difüzyon silikon basınç sensörü
BP93420IB Basınç Göndericisi sensörü
Basınç verici sensörünün giriş:
BP93420IB Difüzyon silikon basınç sensörleri, basınç değişikliklerini ölçmek için difüzyon silikon teknolojisini kullanan bir basınç algılama cihazıdır.Bu sensörler basınç altında deforme olan ince bir silikon diyaframdan oluşuyor.Bu direnç değişikliği daha sonra uygulanan basıncı belirlemek için işlenebilen ve yorumlanabilen bir elektrik sinyaline dönüştürülür.Yayılmış silikon basınç sensörlerinin temel avantajlarından biri, basınç ölçümlerinde yüksek hassasiyetleri ve doğruluklarıdır.Hassas basınç izlemesinin gerekli olduğu çok çeşitli uygulamalar için uygun hale getiren, ince basınç değişikliklerini hassasiyetle tespit edebilmektedirler.
Difüzyon silikon basınç sensörleri, çıkış sinyalinin belirli bir aralıkta uygulanan basınç ile doğrudan orantılı olmasını sağlayan mükemmel bir doğrusallık sunar.Bu doğrusal ilişki, zaman içinde doğru kalibrasyonu ve tutarlı performansı sağlar.
Ürün Özellikleribasınç verici sensörü:
1Yüksek hassasiyet: Dağınık silikon basınç sensörleri basınç ölçümünde yüksek hassasiyet sunarak doğru ve güvenilir sonuçlar sağlar.
2Geniş basınç aralığı: Çeşitli endüstriyel ve ticari uygulamalar için uygun hale getiren geniş basınç aralığında uygulanabilirler.
3Hızlı Yanıt Zamanı: Bu sensörler, basınç değişimlerinin gerçek zamanlı olarak yakalanmasını ve değişikliklere zamanında yanıt vermesini sağlayan hızlı yanıt yeteneklerine sahiptir.
4Kompakt Boyut: Difüzyon silikon basınç sensörleri tipik olarak kompakt boyutlara sahiptir, bu da onları farklı sistemlere ve uygulamalara entegre etmeyi kolaylaştırır.
5Düşük Güç Tüketimi: Az güç tüketimine sahiptirler, bu da taşınabilir cihazlarda enerji verimliliğine ve uzun pil ömrüne katkıda bulunur.
6Mükemmel doğrusallık: Bu sensörler, farklı basınç aralıkları arasında istikrarlı ve tutarlı bir çıkış sağlayarak mükemmel doğrusal özelliklere sahiptir.
Başvurularbasınç verici sensörü:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2.Yayılmış silikon basınç sensörleri, çeşitli endüstriyel, otomotiv, havacılık ve tıbbi uygulamalarda basınç ölçümü için güvenilir ve uygun maliyetli bir çözüm sunar.İzleme ve kontrol amaçlı doğru ve gerçek zamanlı basınç verileri sağlamak.
Basınç verici sensörünün performans parametreleri:
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,15 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Basınç verici sensörünün sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3Transdüsörün LCD veya LED ekran başlığı ile sipariş verirken, verici gücü 20 VDC'den az olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5Fluor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halka seçilmelidir.
6. Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç malzeme türü vardır. Özel talimatlar yoksa, kablo veya polietilen kablo malzemesi kullanılamaz.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekanslı müdahale ve diğer özel gereksinimler durumunda, lütfen şirketimizi bilgilendirin ve siparişte belirtin.
| Basınç verici sensörünün sipariş rehberi | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
| IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
| Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
| IN | Klima için özel basınç verici | |||||||
| IC | Yüksek sıcaklık basınç verici | |||||||
| IQ1/IQ2 | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
| Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | 2088 Endüstriyel kabuk | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
| B6 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| G | Basınç ölçümü | |||||||
| A | Mutlak Baskı | |||||||
| S | Sıfırlanmış referans basıncı | |||||||
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç algılayıcı verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
