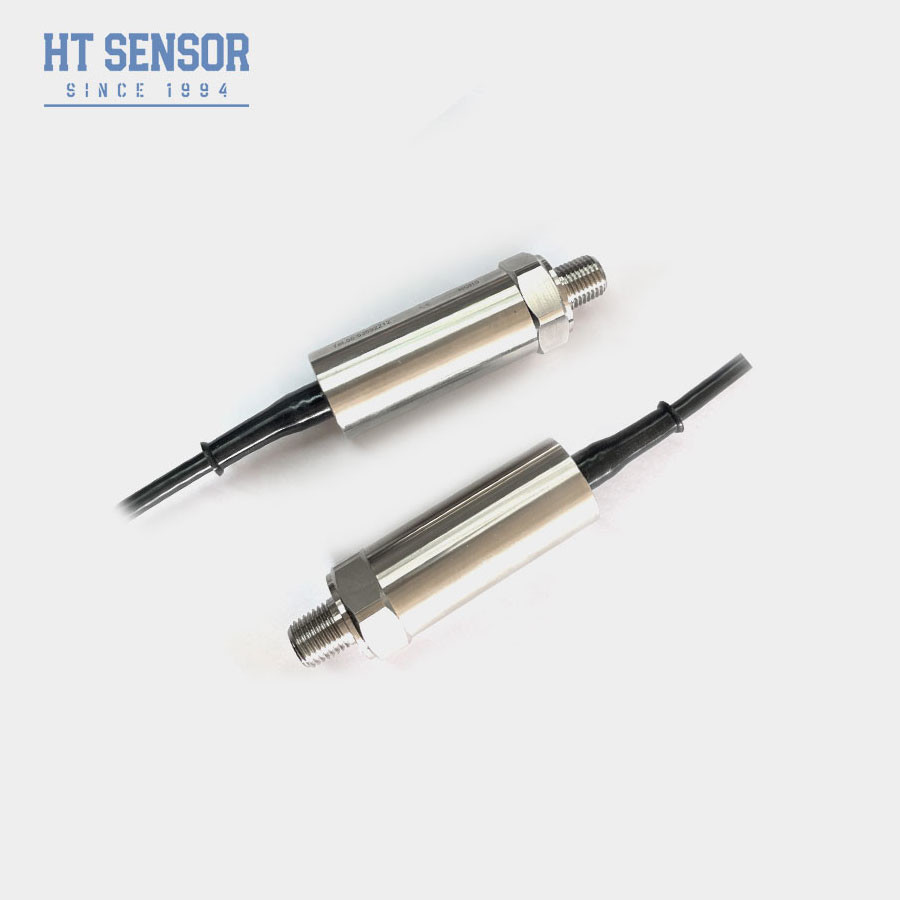

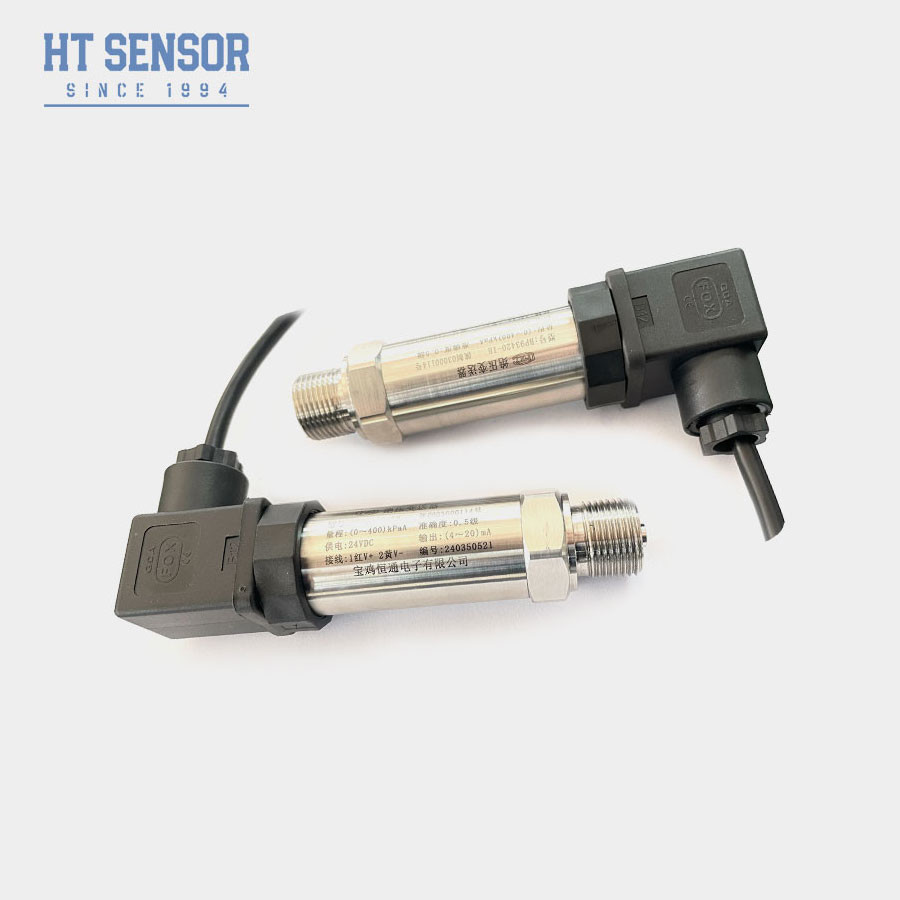

BP157 Yüksek hassasiyet 4-20mA Basınç Göndericisi Sensörü Endüstriyel Basınç Sensörü
Product Details
| Model numarası.: | BP157 | Kompanzasyon Sıcaklığı: | -10~70°C |
|---|---|---|---|
| Ev materyalleri: | 304 SS | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| HS kodu: | 9026201090 | ölçüm ortamı: | gaz veya sıvı |
| Doğruluk derecesi: | 0% 25, % 0.5 | Basınç aralığı: | 0kpa~10kpa...20MPa |
| Ip derecesi: | IP65 | ||
| Vurgulamak |
Yüksek hassasiyetli BP157 Basınç Göndericisi Sensörü,BP157 Endüstriyel Basınç Algılayıcı,4-20mA BP157 Basınç Göndericisi Sensörü |
||
Product Description
BP157 Basınç Göndericisi
Basınç verici sensörünün tanıtımı:
BP157 basınç verici sensörü, sinyal ölçüm unsuru olarak HT serisi silikon basınç dirençli izolasyon zarı yağla dolu bir çekirdeği kullanır.Temel basınç sensörü basınç değişimlerini ölçmek için difüzyon silikon teknolojisinin kullanımı etrafında döner.basınç değişimlerine maruz kaldığında deformasyon geçirenDiyafram üzerinde uygulanan basınç değiştikçe, direnci de buna göre değişir.
Mekanizm, silikon diafragmanın elektrik direncinin uygulanan mekanik gerilim veya basınç ile orantılı olarak değiştiği piezoresistif etkiye dayanarak çalışır.Baskı uygulandığında, silikon diafragması deforme olur ve malzemeye gerilmeye neden olur. Bu gerilme de silikonun direncini değiştirir ve sensör tarafından üretilen elektrik sinyalinde bir değişime neden olur.
Ürün Özellikleribasınç verici sensörü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı,
2Çeşitli basınç arayüzleri
3. IP65 koruma derecesi paslanmaz çelik yapısı
4Yüksek hassasiyet, tüm paslanmaz çelik yapısı
Başvurularbasınç verici sensörü:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
| Performans parametreleri: | |
|---|---|
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Max.) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.05kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Seçim Örnekleri: |
| Sipariş ipuçları: |
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır. Eğer farklı bir kablo malzemesi gerekiyorsa,Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimizi bilgilendirin ve siparişte belirtin.
| Sipariş rehberi: | |||||||||
| BP15X | Analog basınç verici | ||||||||
| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlıyoruz.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000 basınç algılayıcı verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
