BP157 İki Tel Basınç Göndericisi Sensörü 4-20 MA Difüzyonlu Silikon Basınç Sensörü
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Basınç aralığı: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| Vurgulamak |
4-20 MA basınç verici sensörü,Difüzyon silikon basınç sensörü,İki tel basınç verici sensörü |
||
Product Description

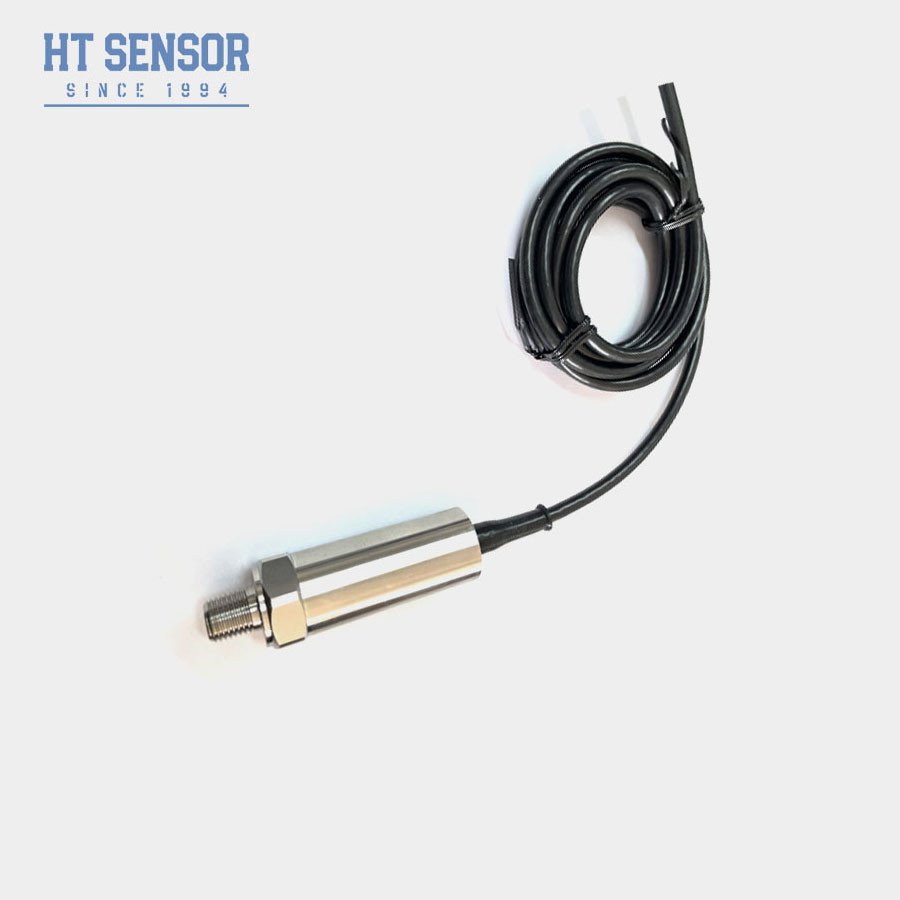

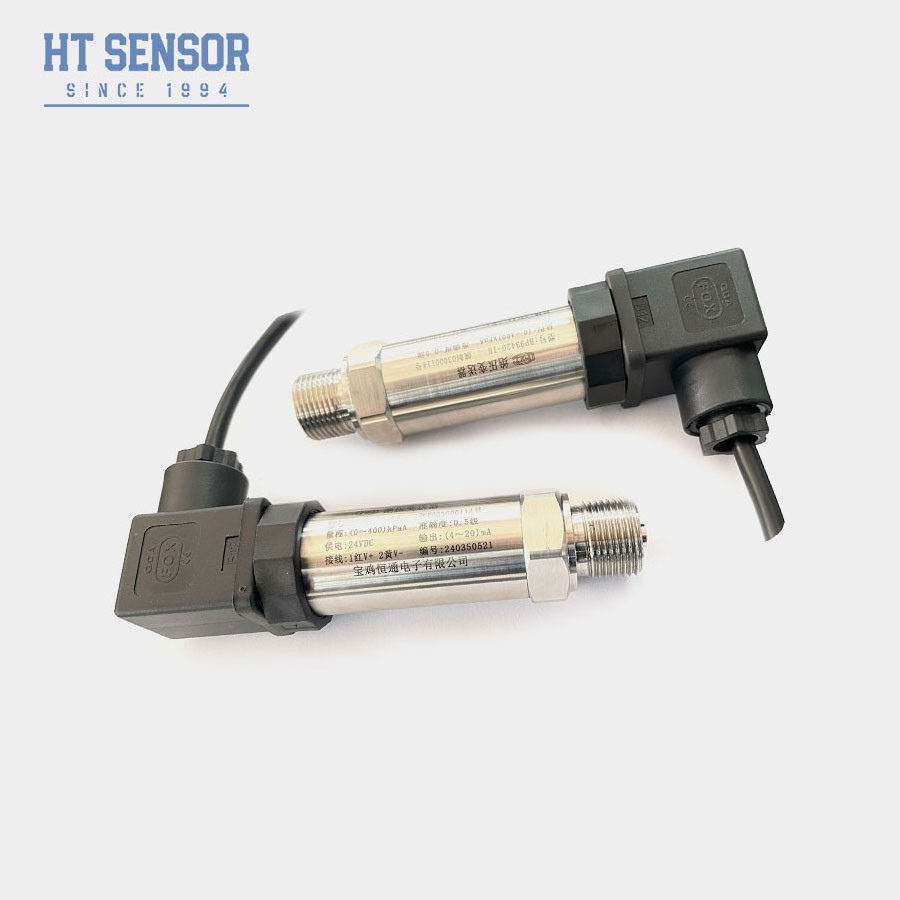

BP157 Basınç Göndericisi
Basınç verici sensörünün tanıtımı:
BP157 yayılmış silikon basınç vericiSilikondaki piezoresistif etkisi ile mekanik basıncı elektrik sinyaline dönüştürme temel prensibi üzerine çalışır.Çok çeşitli uygulamalar için doğru ve güvenilir basınç ölçümleri sağlamak
Ürün Özellikleri:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2. IP65 koruma derecesi paslanmaz çelik yapısı
3. sıfır ve tam ölçek ayarlanabilir
4Yüksek hassasiyet, tüm paslanmaz çelik yapısı
Uygulamalar:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri:
| Ölçüm aralığı | 0kPa ~ 10kPa... 10MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Exia IICT6 |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~0.05kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
Sipariş ipuçları:1Basınç aralığı: Değiştiricinin ölçmesi gereken gerekli basınç aralığını belirtin. Değişikliklerin veya hasarın önlenmesi için uygulamanızda beklenen tüm basınç aralığını kapsadığından emin olun.
2. Doğruluk Gerekliliği: Uygulama için gereken doğruluk seviyesini belirleyin. Farklı dönüştürücüler farklı doğruluk seviyeleri sunar, bu nedenle özel gereksinimlerinizi karşılayan birini seçin.
3Çıkış Sinyalı: Voltaj, akım veya dijital çıkış gibi gerekli çıkış sinyali türüne karar verin (örneğin, 4-20mA, 0-5VDC, SPI).Mevcut sisteminiz veya veri alma ekipmanınızla uyumluluğu sağlayın.
4. Basınç Port Yapılandırması: İp türü, boyut ve yönelim (örneğin, NPT, BSP, akış diafragması) gibi kurulum gereksinimlerinize göre uygun basınç portu yapılandırmasını seçin.
5. Elektriksel Bağlantı: Kablo uzunluğu, bağlantı tipi ve pin konfigürasyonu gibi gerekli elektrik bağlantısı türünü belirtin. Kablolama kurulumunuzla uyumluluğu sağlayın.
6Çevre koşulları: Sıcaklık, nem ve koroziv veya tehlikeli maddelere maruz kalma dahil olmak üzere çalışma ortamını göz önünde bulundurun.Uygun çevre koruması derecelendirilmiş bir dönüştürücü seçin (e.g., IP65, IP67) güvenilirliği ve uzun ömürlülüğünü sağlamak için.
7Montaj Seçenekleri: Transdüsörün uygulamanızda nasıl monte edileceğini belirleyin, ister doğrudan montaj, destek montajı veya bir kontrol paneline entegrasyon olsun.Montaj ayarlarınızla uyumluluğu sağlayın.
8Sertifikalar: Değiştiricinin, uygulamanız veya düzenleyici gereksinimleriniz için gerekli olan ilgili endüstri standartlarına ve sertifikalara (örn. CE, RoHS, ISO) uyduğunu kontrol edin.
9Öndeleme Zamanı ve Kullanılabilirlik: Proje veya üretim programınız için zamanında teslimatı sağlamak için önlem zamanları ve ürün kullanılabilirliği hakkında bilgi alın.
Teknik Destek: Herhangi bir sorunuz varsa veya doğru seçimi için yardıma ihtiyacınız varsa, üreticiden veya tedarikçiden yardım isteyin.
10Uyarlı bir karar vermenizi sağlamak için uzman tavsiyeler ve rehberlik sağlayabilirler.
Sipariş rehberi:
| BP15X | Analog basınç verici | ||||||||
| Kod | Çizelge İnşaatı | ||||||||
| 5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
| 7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
| Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
| Kod | Güç kaynağı | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Diğerleri | ||||||||
| Kod | Çıkış sinyali | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Kod | Basınç Bağlantısı | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
| Kod | Elektrik bağlantısı | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
| B4 | Diğerleri | ||||||||
| Kod | Basınç Tipi | ||||||||
| G | Basınç ölçümü | ||||||||
| A | Mutlak Baskı | ||||||||
| S | Sıfırlanmış referans basıncı | ||||||||
Sıkça sorulan sorular:
S: Üretici misiniz?
A: Evet, biz profesyonel sensör üreticisi 29 yılı aşkın bir süredir!
S: OEM hizmeti kabul edebilir misiniz?
Cevap: Evet, sensörlerimize şirket bilgilerinizi ve logonuzu koyabiliriz.
S: Dağıtıcınız olabilir miyim?
A: Evet, denizaşırı pazarda dağıtımcılar arıyoruz.
S: Önderi süreniz nedir?
A: Normalde 7-10 gün.100pcs'den fazla miktar için, ekstra 3-5 iş günü gerekir.
