19mm Yağ Dolu Basınç Göndericisi Difüzyonlu Silikon Basınç Göndericisi Su Yağı Testi
Product Details
| Malzeme: | 316L | Doğrusal olmama: | ±%0,15 |
|---|---|---|---|
| Ev materyalleri: | Paslanmaz çelik | Ölçüm aralığı: | 0~10kpa...20kpa....100MPa |
| Çıkış sinyali: | OG | Güç kaynağı: | 1.5mADC |
| Basınç tipi: | Gösterge/Mutlak/Mühürlü | Ürün Adı: | Basınç Verici Sensörü |
| <i>Compensated Temp.</i> <b>Telafi Edilmiş Sıcaklık.</b> <i>Range</i> <b>Menzil</b>: | -10 ila 80°C | Yağ Dolu: | Silikon Yağı |
| Vurgulamak |
Dağınık Silikon Basınç Göndericisi,19 mm silikon basınç verici,Yağ dolu basınç verici |
||
Product Description
Su ve yağ testi için yağ dolusu difüzyon silikon basınç verici sensörü

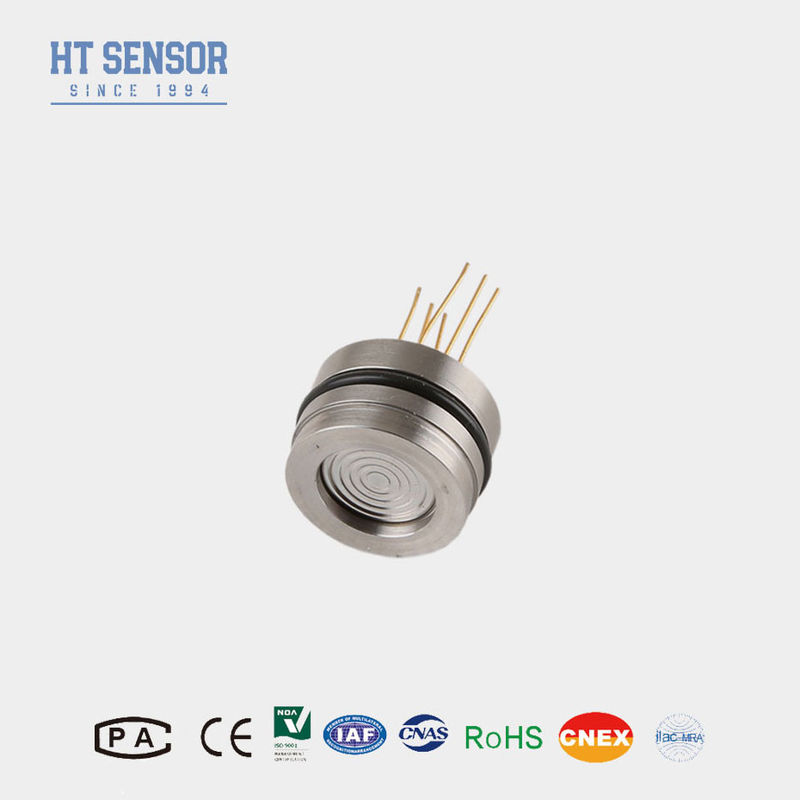

HT19F Silikon Piezoresistive Basınç Algılayıcı
Basınç Göndericisi Sensörünün Girişi:
1Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanıyor.Diyafram için titanyum ve Hastelloy gibi malzemeler
2.Sıcaklık telafi ve sıfır noktası için kalın film devreleri kullanmakDüzeltme
3.olağanüstü güvenilirlik, tekrar edilebilirlik ve kararlılık
BaşvurularBasınç Göndericisi Sensörü:
1. 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
2Petrol, kimyasal, metalürji, güç ve hidroloji de dahil olmak üzere çeşitli endüstriyel işlem alanlarında uygulanır.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemleri için uygundur.
5Süreç kontrol uygulamalarında kullanılır.
Elektrik performansıBasınç Göndericisi Sensörü:
1Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
2Giriş impedansı: 3KΩ ~ 6KΩ
3Çıkış impedansı:2.5KΩ~6KΩ

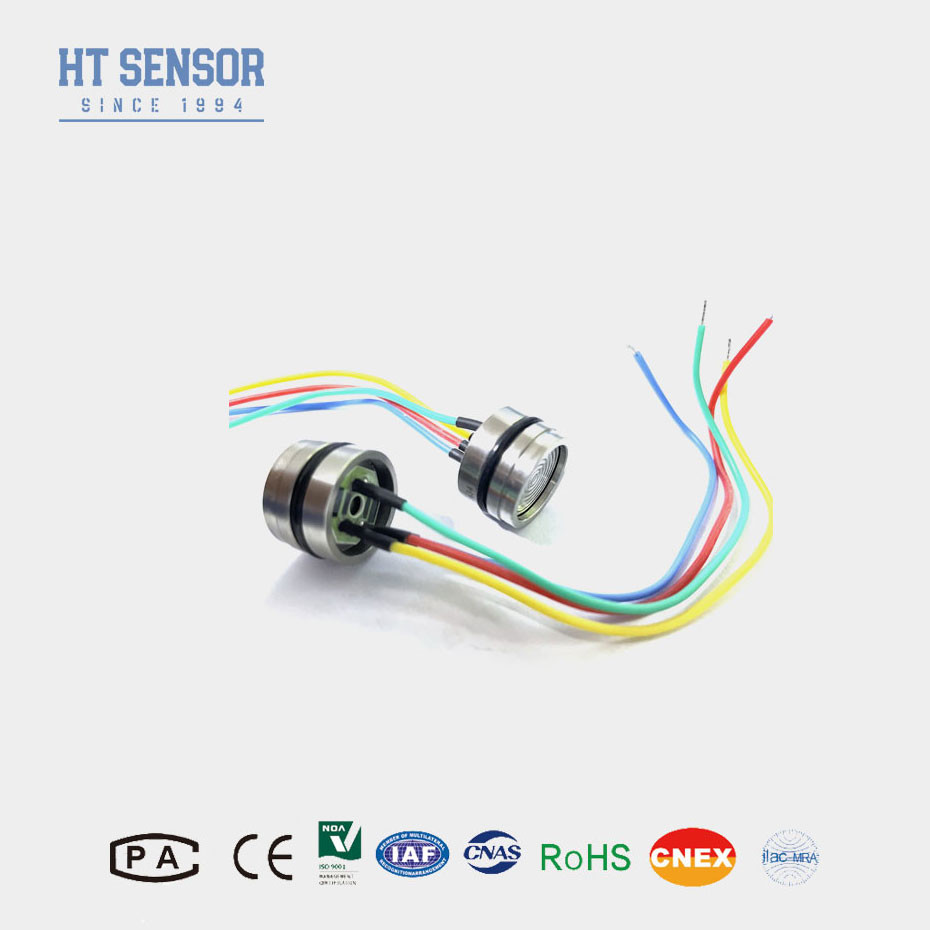

4Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametreleri: | |||||
| Aralık | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğrusal olmayanlık | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır çıkış | 0±1 | 0±2 | mV | ||
| Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril halka veya Fluoro halka | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~ 28g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |

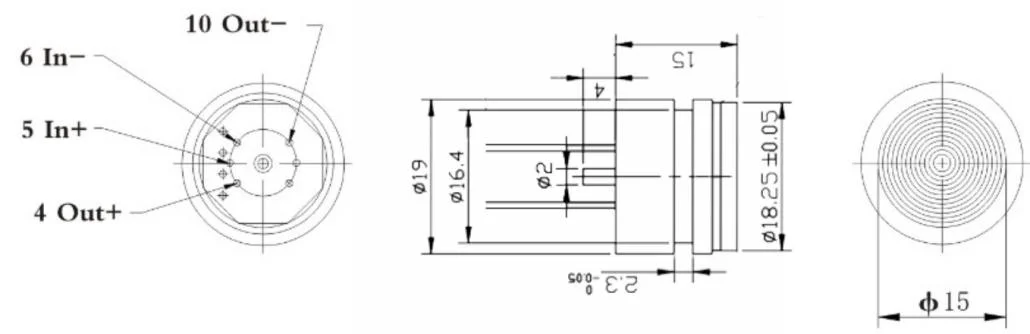

| <3.5MPaS |  |

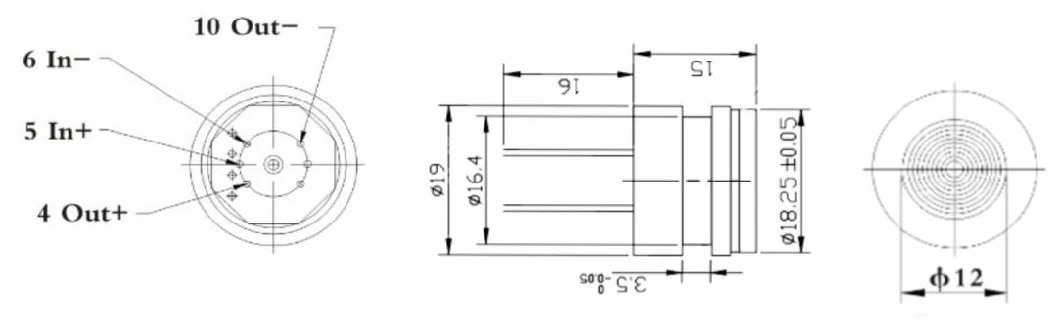

| ≥3.5MPaS <40MPaS |
|

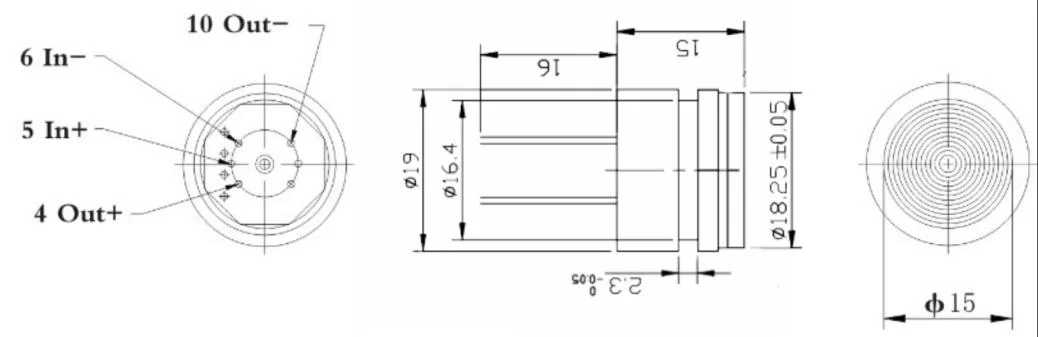

| ≥40MPaS | |
| Elektrik bağlantısı ve telafi |
|
|
| Seçim Örnekleri |
| Sipariş ipuçları |
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
