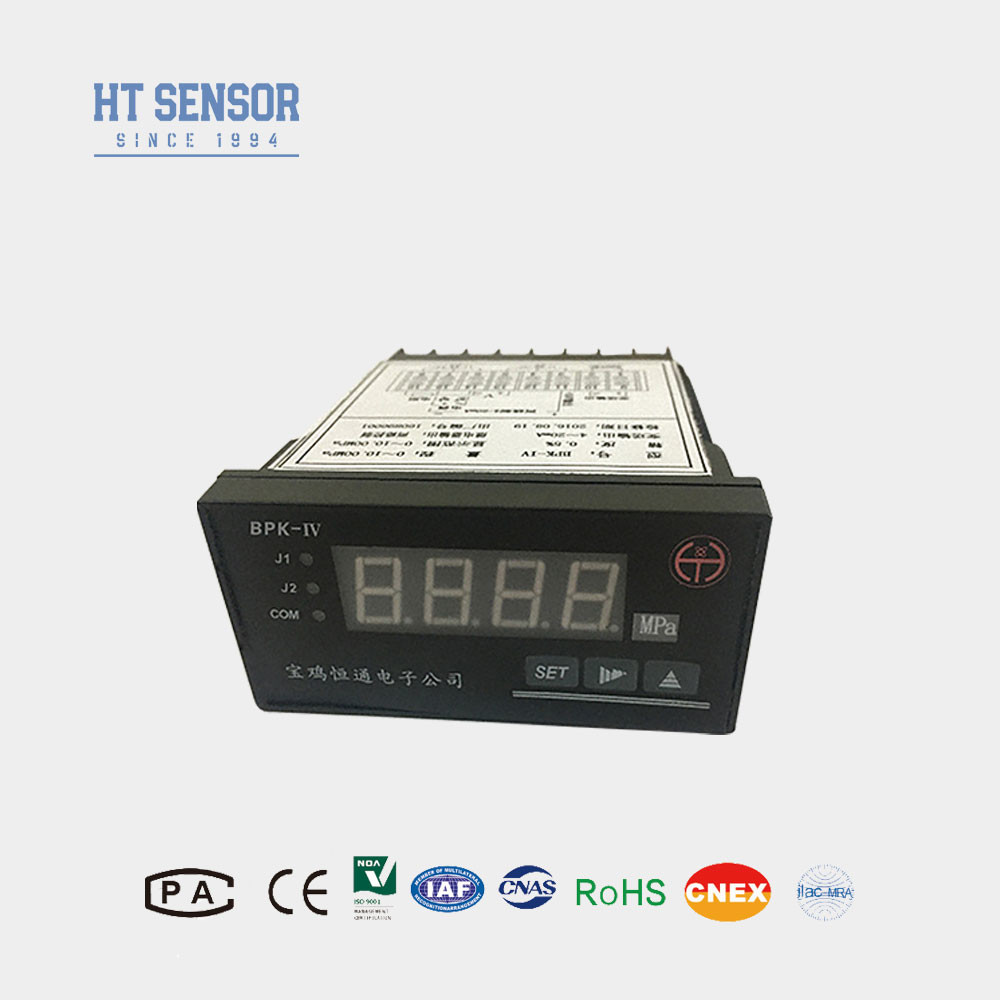

BPK-IV basınç ölçüm cihazı / anahtarı
Giriş:
BPK-IV serisi denetleyicilerinin görüntüleme, kontrol ve iletim fonksiyonları vardır ve birçok otomatik kontrol alanında kullanılmıştır.
1. Çeşitli RTDS, termo çiftler veya standart giriş sinyalleri seçilebilir (tabelaya bakın).
2İzole edilmiş iletim çıkışı 12 bit çözünürlüktedir.
3İki röle çıkışı, yüksek/düşük, yüksek/yüksek-yüksek veya düşük/düşük alarm eylem türü ayarlanabilir.
Özellikleri
1. Güçlendirme voltajı:220VAC /24VDC(±10%);
2- Çevre sıcaklığı: 0 ~ 50oC; göreceli nem: ≤ 85%Yirıcı olmayan gaz;
3. Giriş sinyali, gösterim alanı ve ilgili parametreler: (bkz.Tablo1)
Tablo 1
| Giriş sinyali kodu |
Giriş sinyali |
Gösterim kapsamı |
Karar |
Kesinlik |
Giriş impedansı |
| 00 |
T TC |
0~400oC |
1oC |
0% 2 |
100 bin. |
| 01 |
R TC |
0~1600oC |
1oC |
0% 2 |
100 bin. |
| 02 |
J TC |
0~1200oC |
1oC |
0% 2 |
100 bin. |
| 03 |
WRe3-WRe25 TC |
0~2300oC |
1oC |
0% 2 |
100 bin. |
| 04 |
B TC |
350~1800oC |
1oC |
0% 2 |
100 bin. |
| 05 |
S TC |
0~1600oC |
1oC |
0% 2 |
100 bin. |
| 06 |
K TC |
0~1300oC |
1oC |
0% 2 |
100 bin. |
| 07 |
E TC |
0~900oC |
1oC |
0% 2 |
100 bin. |
| 08 |
Pt100 RTD |
-200 ~ 600oC |
0.1oC |
0% 2 |
(0.2mA) |
| 09 |
Cu50 RTD |
-50.0 ~ 150.0oC |
0.1oC |
0% 2 |
(0.2mA) |
| 10 |
0~375Ω uzak basınç |
Alt ve yüksek kapsam sınırı -1999 ile 9999 arasında ayarlanabilir. |
Ekran kapsamı 16 bit A/D örneği kullanılarak -1999 ile 9999 arasında sürekli |
0% 2 |
(0.2mA) |
| 11 |
0~75mV akım bölücü |
0% 1 |
100 bin. |
| 12 |
0 ~ 30mV |
0% 1 |
100 bin. |
| 13 |
0~5V standart sinyal |
0% 1 |
100 bin. |
| 14 |
1~5V standart sinyal |
0% 1 |
100 bin. |
| 15 |
0~10V standart sinyal |
0% 1 |
100 bin. |
| 16 |
0 ~ 10 mA standart sinyal |
0% 1 |
20Ω |
| 17 |
0 ~ 20 mA standart sinyal |
0% 1 |
20Ω |
| 18 |
4 ~ 20 mA standart sinyal |
0% 1 |
20Ω |
4.Analog akım çıkışı ve ilgili parametreler: (Tablo 2'ye bakın)
Tablo 2
| Çıktı sinyali iletme |
Mevcut çıkış |
Gönderim kapsamı |
İzole edilmiş voltaj |
- Max. - Hayır.
Karar |
Kesinlik |
Yük kapasitesi |
Açık devre voltajı |
| 00 |
4 ~ 20 mA |
Sınır içindeki verileri standart akım sinyali ile ilet |
1500V |
12 bit |
0%3 |
≤ 500Ω |
15V |
| 01 |
0 ~ 20mA |
Bu ürün sadece 4 ~ 20mA veya 0 ~ 20mA çıkış akım sinyalleri olarak üretilir.1 ~ 5V veya 0 ~ 5V için üreticiden veya kendi kendine bağlı 250 veya 500 ohm direnç özelleştirilebilir, 0 ~ 10V voltaj ve direnç (not: direncin doğruluğu iletim çıkış voltajının doğruluğunu doğrudan etkiler).
5.RElay çıkış temas kapasitesiTablo 3'e bakın.
Tablo 3
| |
250V/120V |
120V/48V |
< 48V |
Relay ömrü |
| AC |
DC |
AC |
DC |
AC |
DC |
>100000 kere |
| Maks. akım (Resistif yük) |
3A |
2A |
4A |
3A |
5A |
4A |
| Maks. akım (indüktif yük) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6. Edış DC24V/30mA güçİleticiye güç sağlayabilir.
7.Otomatik sıcaklık telafi fonksiyonuiçinTermokop sensörü.
8.Bağlantıyı kesme koruma fonksiyonu.
| Model |
Çizelge boyutu |
Panel çıkış boyutu ((mm) |
Not: |

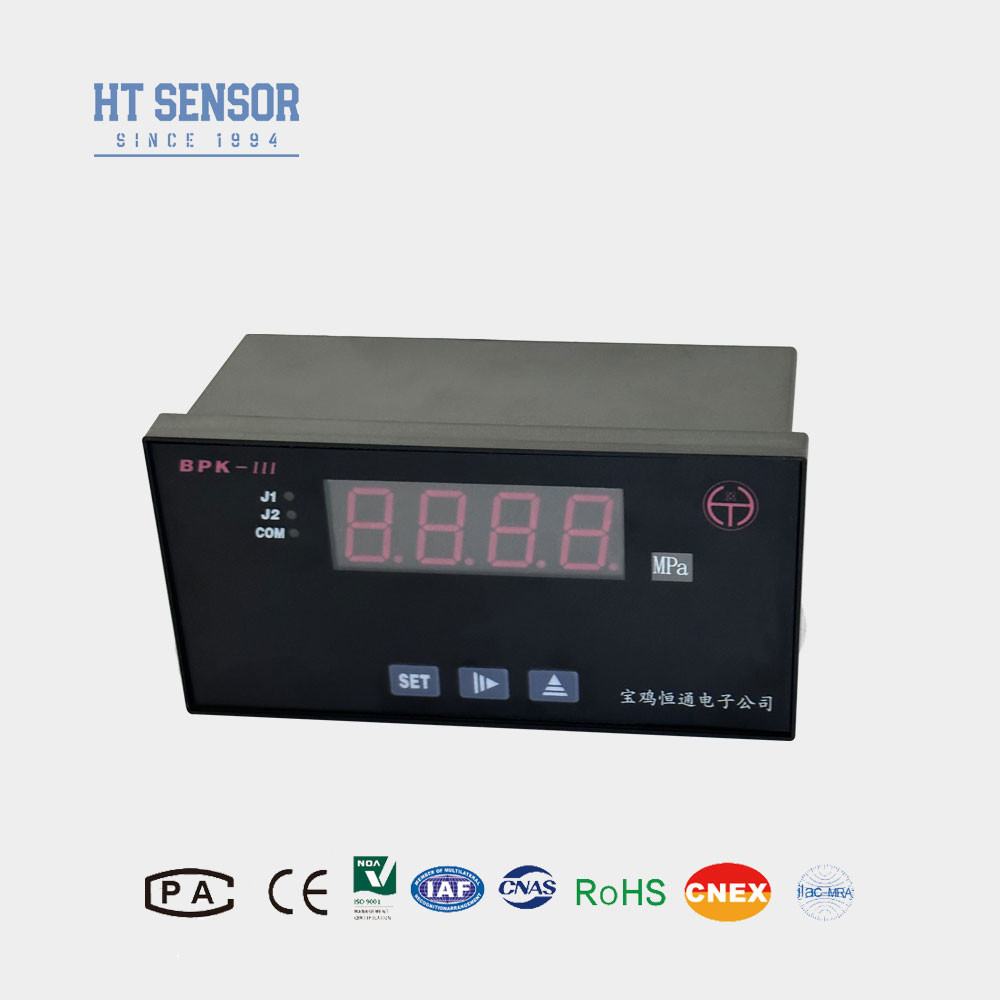

| BPK-IIIS1 |
160×80×80 ((Yatay) |
152+0.8× 76+0.7 |
|
| BPK-IV |
96×48×112 (üst) |
92+0.7×44+0.5 |
|

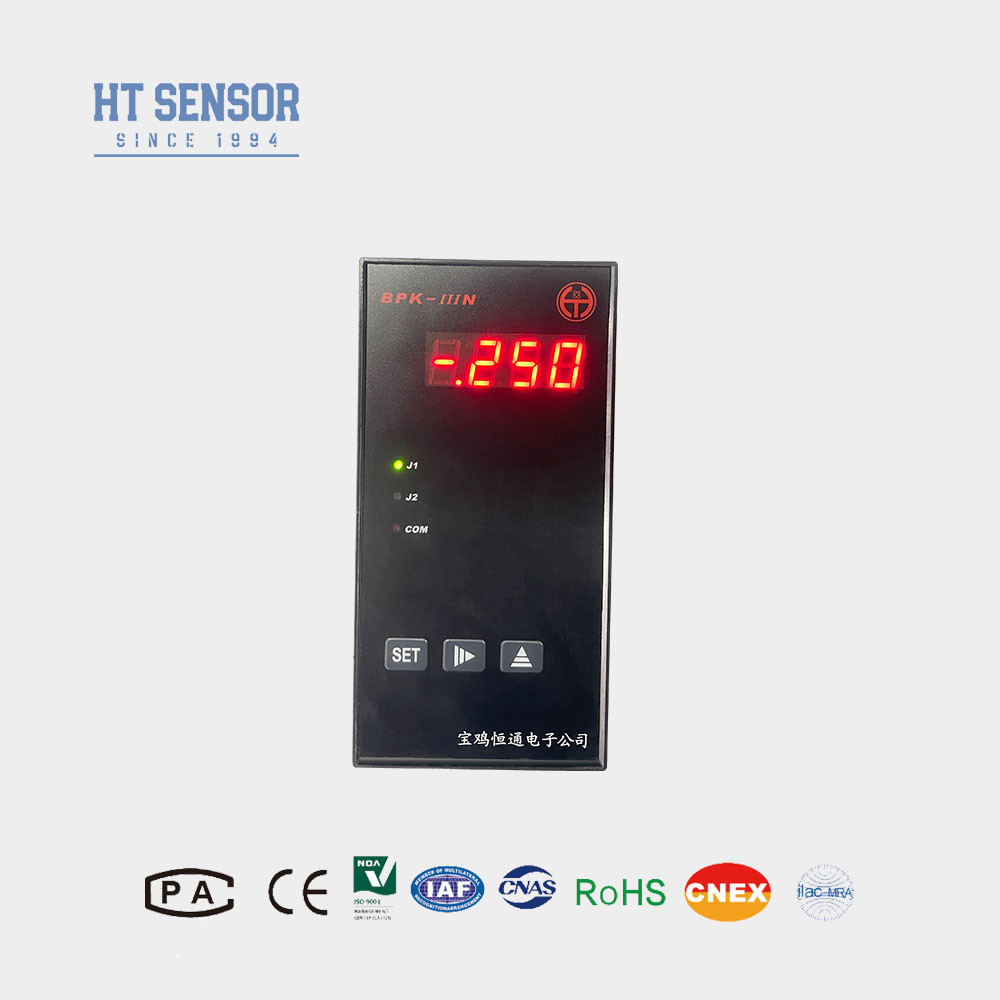

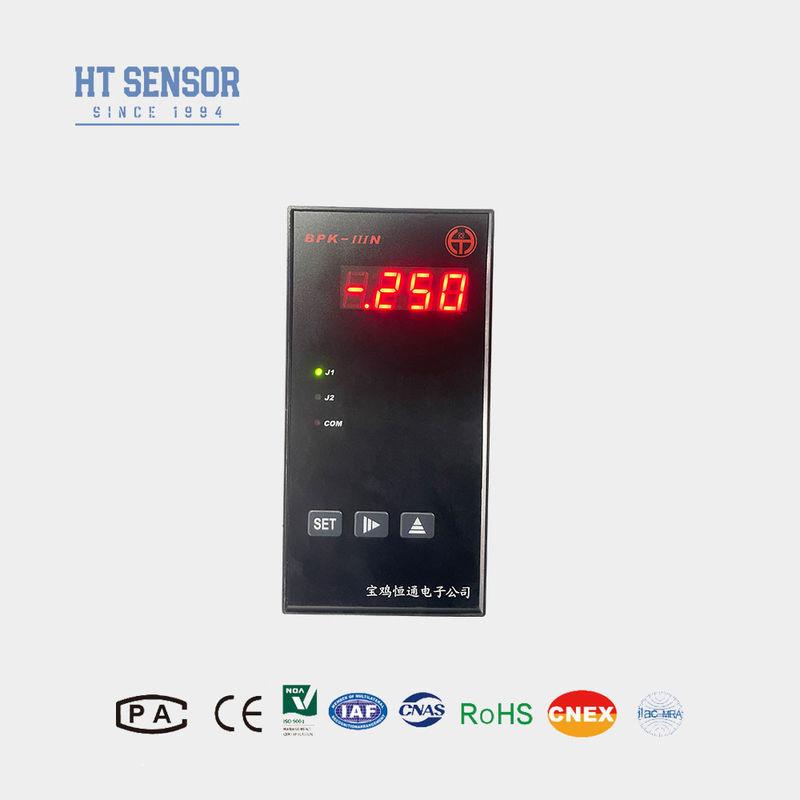

| BPK-IIIN1 |
80×160×80 ( dikey) |
76+0.7×152+0.8 |
|
| BPK-IIIN2 |
48×96×112 (( dikey) |
44+0.5×92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (karede) |
92+0.7×92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (karede) |
44+0.5×44+0.5 |
J2 alarm lambasıyla J2 rölesi olmadan |
| BPK-IIIF3 |
72×72×112 |
67+0.7×67+0.7 |
|
