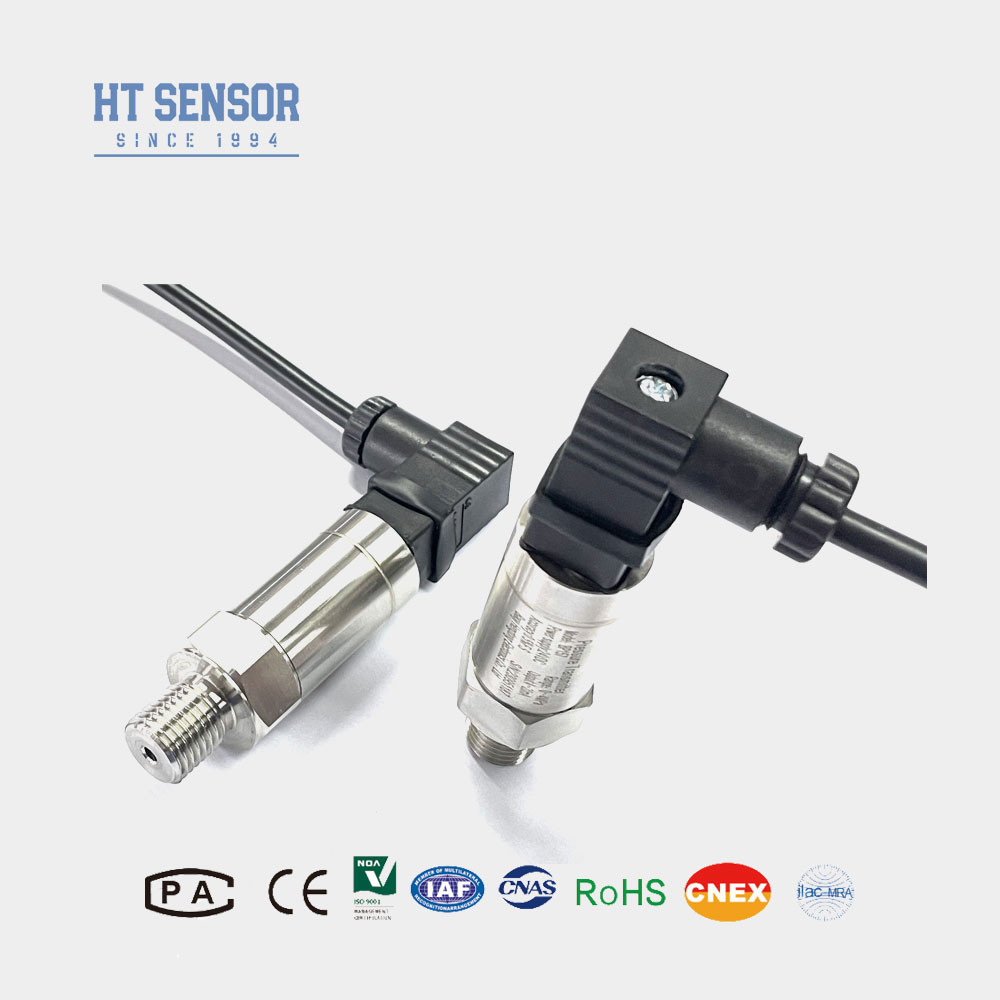

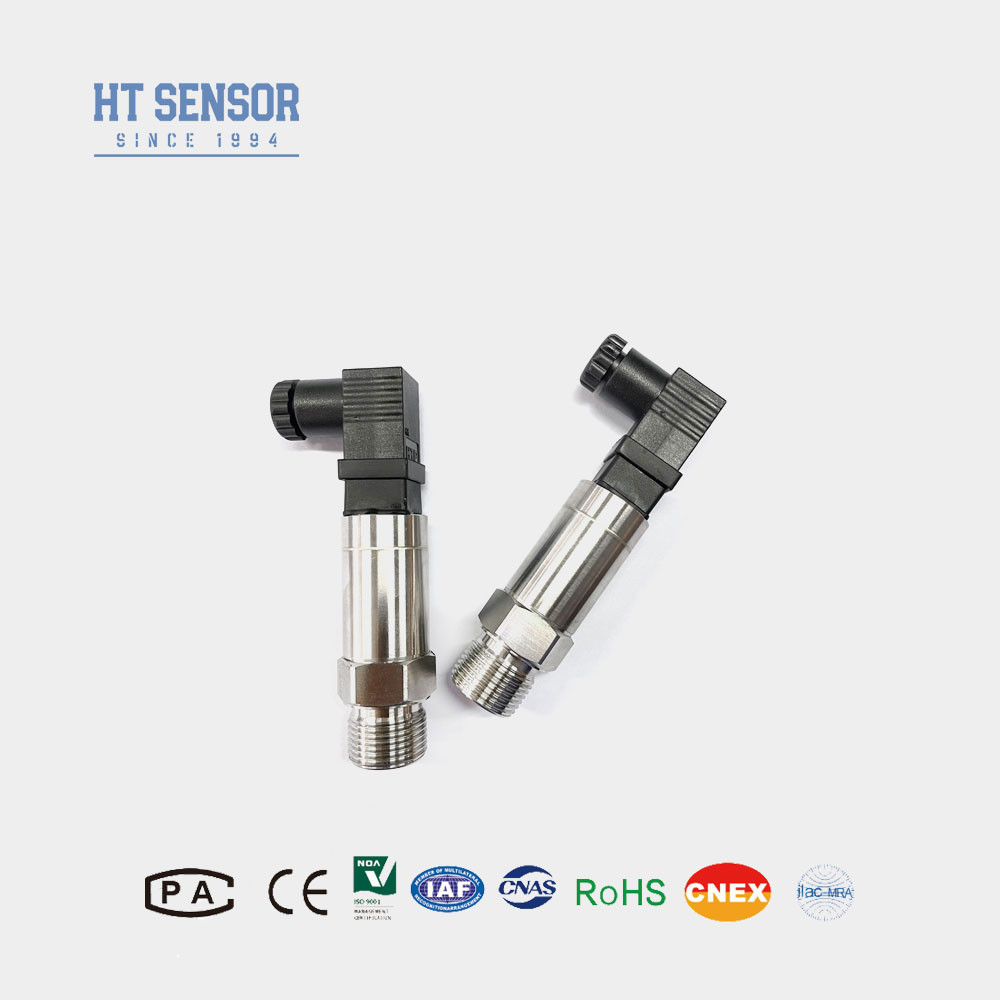

BP157 Basınç Göndericisi
Mini DIN basınç verici sensörü:
BP157 endüstriyel basınç sensörü verici, sinyal ölçüm elemanları olarak HT difüzyon silikon basınç sensörleri kullanır.Kendi geliştirdiğimiz pcb sensör sinyallerini standart çıkış sinyalleri haline dönüştürüyor..5-4.5VDC veya kolay okuma ve kayıt için 4-20mA. Elektrikli bağlantı mini DIN, alan ihtiyaçlarının çoğunu karşılamak için küçük boyut.
Ürün ÖzellikleriMini DIN basınç verici sensörü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri.
2Kompakt ve hafif tasarım.
3. sıfır ve tam ölçek ayarlanabilir
4Yüksek hassasiyetli, tümü paslanmaz çelik yapısı.
BaşvurularMini DIN basınç verici sensörü:
1• Korrozif olmayan gaz ve sıvı basıncı ölçümü, diafragma 316L paslanmaz çelikten yapılmıştır, test ortamı 316L paslanmaz çelik ile uyumludur.
2Denizcilik ve havacılık endüstrilerinde uygulamalar.
3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel alan süreçlerinde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemleri için.
| Performans parametreleriMini DIN basınç verici sensörü: |
| Ölçüm aralığı |
0kPa ~ 10kPa...20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez |
0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar |
± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Span Sıcaklığı Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı |
2.4Khz |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Patlama geçirmez sınıflandırma |
Ex ia IIC T6 Ga |
| Koruma derecesi |
IP65 |
| O-ring mührü |
Fluor kauçuk |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| Seçim ÖrnekleriMini DIN basınç verici sensörü |
1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı ile verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimizi bilgilendirin ve siparişte belirtin.
| Sipariş Rehberi |
| BP15X |
Analog basınç verici |
| |
Kod |
Çizelge İnşaatı |
| 5 |
Packard fişleri |
6 |
Kapalı Doğrudan Çıkış Kablosu 1,5 metre |
| 7 |
Mini Hirschmann Bağlantısı |
8 |
Büyük Hirschmann Bağlantısı |
| |
Ölçüm aralığı |
0kPa ~ 10kPa...20MPa |
(0-X) Kpa
veya MPa |
X: Gerçek ölçüm aralığını gösterir |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri ((¢50.4 Flanş) |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kablo Kapalı Çıkış 1,5 metre |
| B4 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
