Model NO.: | BP156-M | Ev materyalleri: | 316LS.S veya 304S.S. |
---|---|---|---|
Basınç tipi: | Gösterge / Mutlak / Mühürlü Basınç | Ticari marka: | HT sensörü |
Yapı tipi: | Yayılmış Silikon Basınç Algılayıcı | ölçüm ortamı: | Su ve hava |
Basınç aralığı: | 0kpa~10kpa...20MPa | Çıkış: | 4-20mA /0.5-4.5Vdc |
Özelleştirme: | OEM ve ODM | Bağlantı: | M12*1 |
Vurgulamak: | yağ testi basınç verici sensörü,Su basıncı aktarıcı sensörü,M12 Bağlantı Basınç Göndericisi Sensörü |

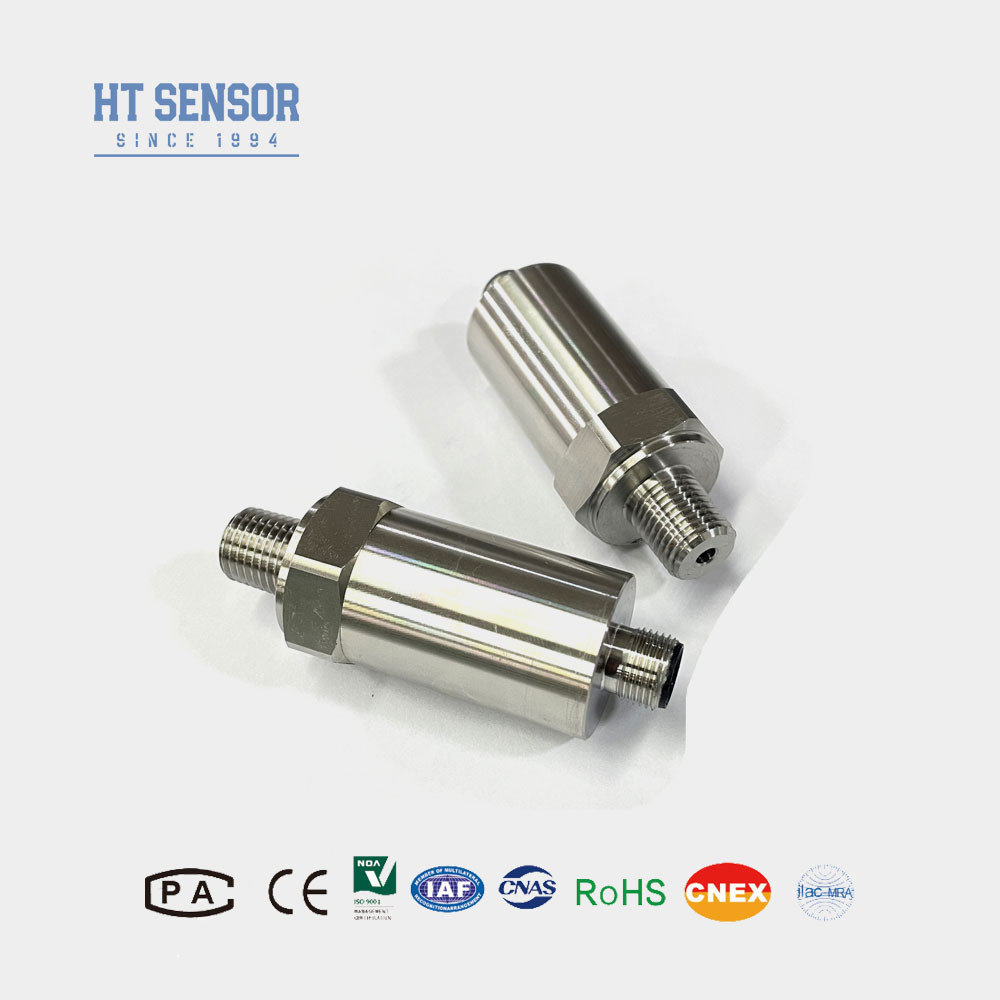

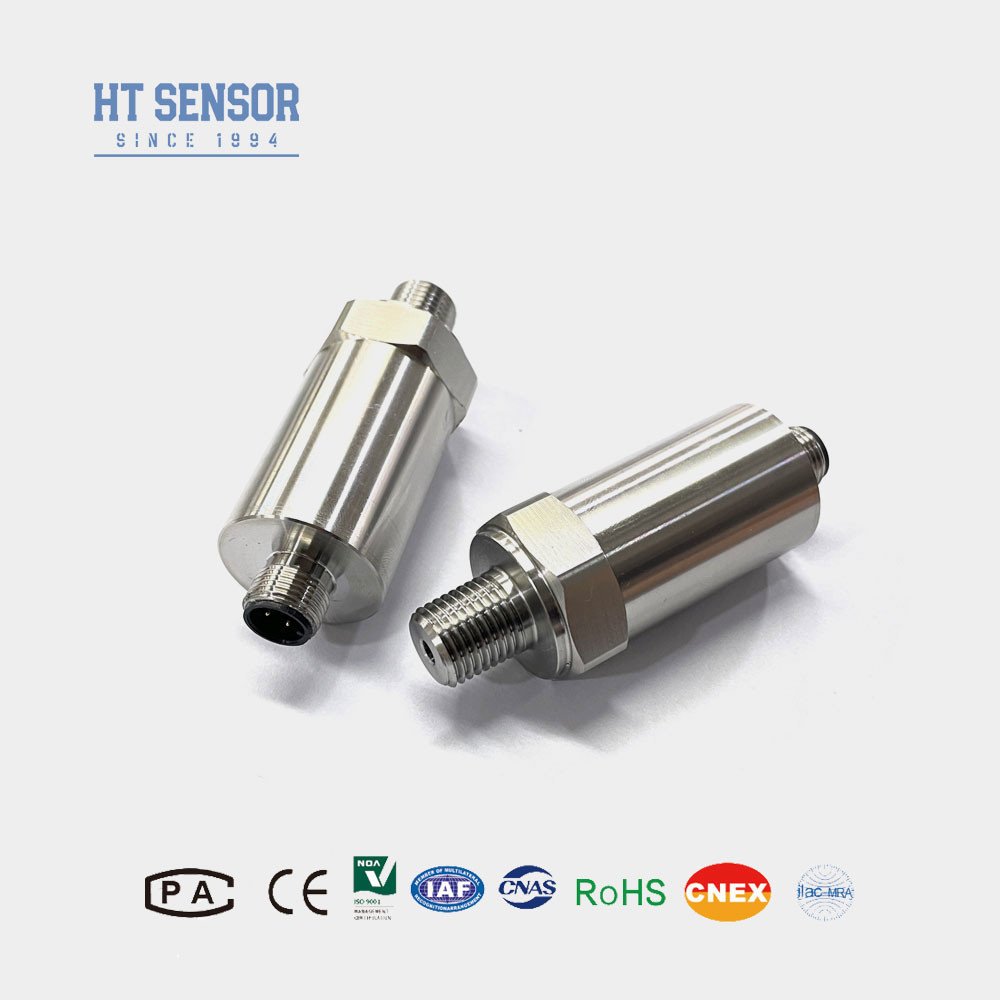

BP156-M Basınç Göndericisi Sensörü
Mini basınç verici sensörünün tanıtımı:
BP156-M minyatür basınç verici sensörü, sinyal algılama elementi olarak izole edilmiş paslanmaz çelik diyafragma ile piezoresistif bir basınç sensörü kullanır.Otomatik test ve lazer ince ayarlama tazminatından sonra, paslanmaz çelikten yerleştirilen amplifikatör devri, sensör sinyalini standart bir çıkış sinyaline dönüştürür.duyarlılıkBu ürünler, petrol, kimyasal endüstri, metalürji, elektrik santrali, basınç ölçümü ve kontrolü için hidroloji gibi endüstrilerde geniş uygulamalar bulmaktadır.
Ürün ÖzellikleriMini basınç verici sensörü:
1Sıcaklık aralığı: -20 ila 85oC;
2-40 ~ 125oC geniş çalışma sıcaklık aralığı;
3Yüksek performanslı basınç sensörü;
4Çeşitli çıkış seçenekleri mevcut: 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 5V;
5. Kişiselleştirilebilir boyutlarla kompakt boyutlar;
6M12 bağlantısı dahil.
7OEM, ODM ve özelleştirme hizmetleri sunuluyor.
BaşvurularMini basınç verici sensörü:
1- 316L paslanmaz çelik kullanılarak korozif olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri Mini basınç verici sensörü: | |
---|---|
Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Max.) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.05kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Seçim Örnekleri |
Sipariş ipuçları |
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital bir ekran içermediğini lütfen unutmayın.
3Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
4. Kablo Varsayılan olarak kablosuz. Gerekirse üç malzeme mevcuttur. Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılabilir. Farklı bir kablo malzemesine ihtiyacınız varsaLütfen sipariş formunda belirtin..
5. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
Sipariş RehberiMini basınç verici sensörü | |||||||||
BP15X | Analog basınç verici | ||||||||
Kod | Çizelge İnşaatı | ||||||||
5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
Kod | Güç kaynağı | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | Diğerleri | ||||||||
Kod | Çıkış sinyali | ||||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
S2 | 1~5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Kod | Basınç Bağlantısı | ||||||||
J1 | M20×1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
Kod | Elektrik bağlantısı | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
B4 | Diğerleri | ||||||||
Kod | Basınç Tipi | ||||||||
G | Basınç ölçümü | ||||||||
A | Mutlak Baskı | ||||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık, mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri özelleştirebilir. OEM ve ODM hizmetleri sunuyoruz.
3Üretim kapasiteniz nedir?
A: Üretim tesisimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu yüzden büyük ölçekli siparişlerin ihtiyaçlarını karşılamak için iyi donatılmışız.Pürüzsüz bir üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Genel teslim süresi nedir?
A: Standart model 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünün fiyatı nedir? İndirim var mı?
A: Rekabetçi fiyatlar, toplu siparişler veya uzun vadeli ortaklar için indirimler.
6S: Ürününüzün garanti süresi nedir?
A: Garanti süremiz teslimat sonrası 24 aydır, satıştan sonra 24 saat içinde sorunuza yanıt verin, PC ağı aracılığıyla herhangi bir zamanda uzaktan rehberlik.
