Model NO.: | BP93420-IC | Basınç aralığı: | -100KPA-0-10kpa-40Mpa |
---|---|---|---|
Çıkış: | 0.2-2.2V/0.5-4.5VDC/4-20mA /0-5VDC | Güç: | 3.3-5.5VDC /12-36VDC |
Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Yapı tipi: | Yayılmış Silikon Basınç Göndericisi sensörü |
ölçüm ortamı: | Sıvı ve Gaz | Doğruluk derecesi: | %0,5 |
Ip derecesi: | IP65 | Özelleştirme: | OEM ve ODM |
Vurgulamak: | Su ve yağ basıncı ileteç sensörü,BP93420-IC Basınç Göndericisi Sensörü,Yüksek sıcaklık basınç verici sensörü |

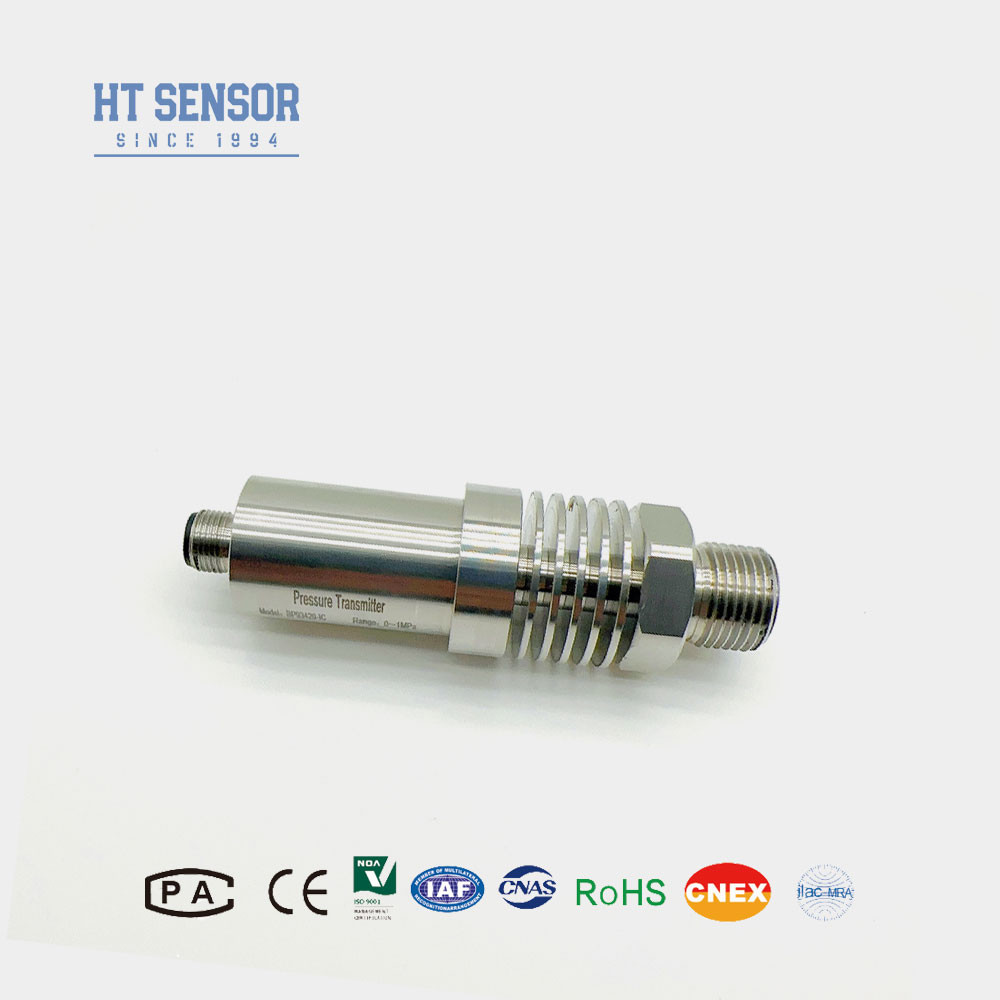

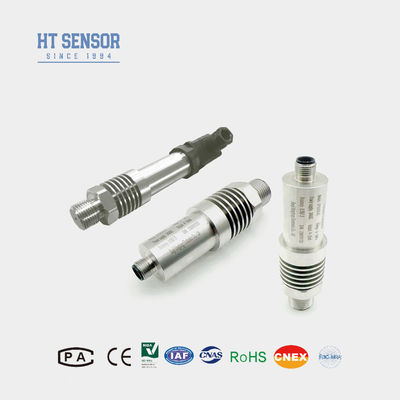

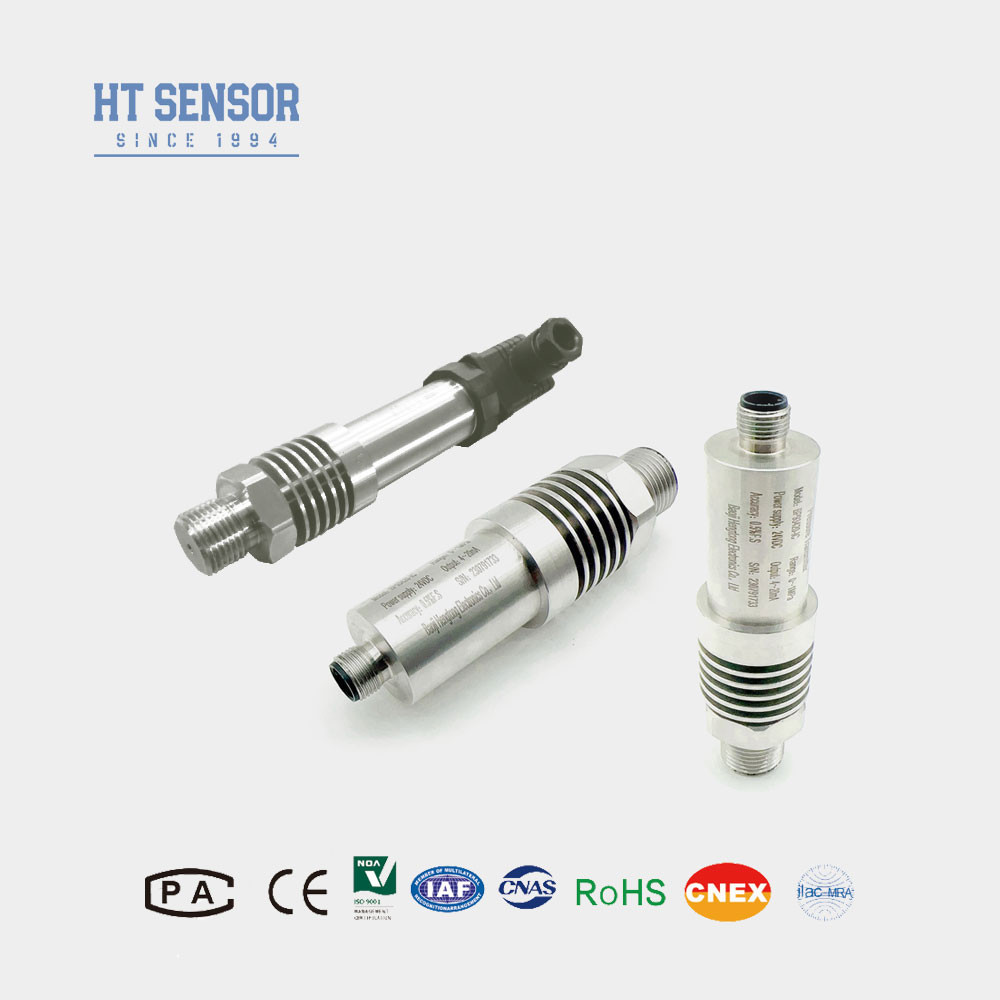

BP93420IC Basınç Göndericisi Sensörü
Basınç verici sensörünün giriş:
BP93420-IC, gelişmiş HT19 serisi silikon basınç yalıtımlı yağ dolu çekirdeği çekirdek ölçüm unsuru olarak kullanan yüksek sıcaklık basınç verici sensörüdür.Sensörle temas eden ortamı önemli ölçüde soğutmak için ön ucuna bir ısı dağılımı cihazı eklenirBu özel tasarım, yüksek sıcaklık gerektiren ortamlar için iyi uygundur ve sıcaklık dalgalanmaları içeren veya daha yüksek koşullarda çalışan uygulamalar için idealdir.Çok zorlu yüksek sıcaklık ortamlarında bile doğru ve güvenilir basınç ölçümlerinin gerekli olduğu endüstriyel süreçlerde ve sistemlerde yaygın olarak kullanılır.
Ürün Özellikleribasınç verici sensörü:
Başvurularbasınç verici sensörü:
Basınç verici sensörünün performans parametreleri | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 40MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | 0.1% FS |
Histeriz | 0.1% FS |
Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~150oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.4kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş ipuçları |
1Ürünleri seçerken, lütfen test edilen ürünün temas kısmıyla uyumlu bir ortam olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital bir ekran içermediğini lütfen unutmayın.
3LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den daha düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5. Kablo olmadan varsayılan, örneğin polyethylene kablo malzemesi için varsayılan gereklilik, farklı bir kablo malzemesi gerekiyorsa, siparişte belirtin.
6. Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
Sipariş Rehberi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 0 oldu.1. . .0~0.01...100MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
